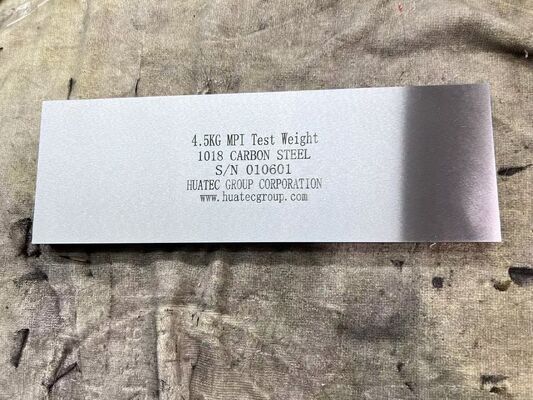

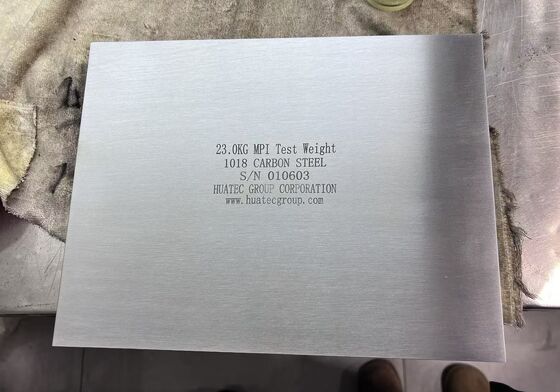

O bloco de ensaio de força de elevação é uma peça de ensaio ferromagnética padrão utilizada para verificar a capacidade de magnetização de um instrumento de inspeção de partículas magnéticas de tipo jugo magnético.A sua função principal é assegurar que o equipamento tem força de elevação suficiente para formar um campo magnético eficaz e para evitar detecções perdidas.

Parâmetros e materiais essenciais
Material: aço 45, tratado termicamente para normalizar, assegurando o ferromagnetismo e a estabilidade
Dimensões: área sugerida ≥ 200 mm × 200 mm ou 300 mm × 100 mm, erro ≤ ±5 mm
Utilização: verificar quantitativamente a força de sucção do jugo magnético no intervalo máximo entre os polos magnéticos, garantindo a sensibilidade da detecção de falhas

Pontos de utilização e calibração
Método de ensaio: colocar o jugo magnético na superfície do bloco de ensaio, aplicar força e estabilizar para levantar o bloco de ensaio.
Especificação de calibração: De acordo com o JJF (Metal não ferroso) 0031-2024, a força de elevação medida não deve ser inferior ao valor nominal.
Observações: recomenda-se que a distância entre o pólo magnético e a superfície do bloco de ensaio seja de 0,5 mm. Uma força de elevação insuficiente resultará num campo magnético insuficiente e em uma detecção perdida.

Diferenças em relação a outros blocos de ensaio
Diferente das peças de ensaio normalizadas do tipo A1/C: o bloco de ensaio é utilizado para verificar quantitativamente a força de elevação do equipamento,enquanto a peça de ensaio é utilizada para a detecção qualitativa da distribuição do campo magnético e desempenho abrangente
Diferente dos indicadores de campo magnético: o bloco de ensaio é uma peça padrão metrológica, enquanto o indicador é uma ferramenta qualitativa grosseira
