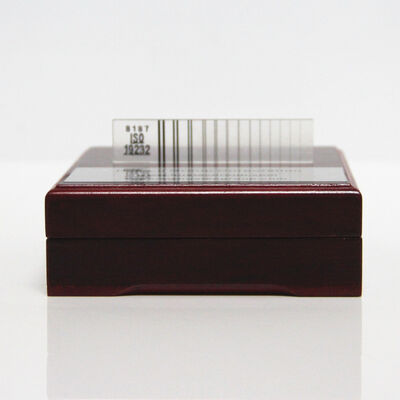

Indicador de Qualidade de Imagem de Fio Duplo Tungstênio Platina

Indicador de Qualidade de Imagem de Fio Duplo Tungstênio Platina
Indicador de Qualidade de Imagem de Fio Duplo Tungstênio Platina Indicador de Qualidade de Imagem de Fio Duplo Tungstênio Platina

Imagem Grande :  Indicador de Qualidade de Imagem de Fio Duplo Tungstênio Platina

Detalhes do produto:
Lugar de origem: China
Marca: HUATEC
Certificação: CE
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Preço: USD1357-USD1535/SET
Detalhes da embalagem: Embalagem cartonada
Tempo de entrega: 7 a 10 dias úteis após o recebimento do seu pagamento
Termos de pagamento: T/T, União Ocidental, Paypal
Habilidade da fonte: 10 conjuntos/ano
Contato

Indicador de Qualidade de Imagem de Fio Duplo Tungstênio Platina

descrição
Padrões: EN462-5 e ASTM E2002 opcionais 1D para 3D: Fio de tungstênio (W) (pureza ≥ 99,90%)
4D a 13D: Fio de platina (Pt) (pureza ≥ 99,95%)
Destacar:

Indicador de Qualidade de Imagem de Fio Duplo

,

Equipamento de Fio de Platina de Tungstênio para END

,

Indicador de Fio para Ensaios Não Destrutivos

Indicador de qualidade de imagem de fio duplo


O IQI de fio duplo emprega 13 conjuntos de fios precisos de tungstênio-platina para atingir o limite de imagem de "claro → obscuro",Quantificando directamente a desfocagem total da imagem (U = 2d) e a resolução espacial (SRb = d) das imagens radiográficasÉ a ferramenta padrão ouro para avaliar o desempenho dos sistemas de imagem NDT.


Normas: EN462-5 e ASTM E2002 opcionais

Fio

Diagrama de fio nominal.

Dia de fio. à esquerda

Distância

Dia de fio. Certo.

1D.

00,800 ± 0.020

0.800

0.798

0.804

2D

00,630 ± 0.020

0.632

0.635

0.633

3D

00,500 ± 0.020

0.502

0.506

0.504

4D

00,400 ± 0.010

0.401

0.403

0.401

5D

0.320 ± 0.010

0.323

0.321

0.320

6D

0.250 ± 0.010

0.252

0.255

0.253

7D

0.200 ± 0.010

0.200

0.199

0.202

8D

0.160 ± 0.010

0.163

0.161

0.164

9D

0.130 ± 0.005

0.130

0.134

0.128

10D

0.100 ± 0.005

0.097

0.102

0.099

11D

00,080 ± 0.005

0.080

0.082

0.079

12D

0.063 ± 0.005

0.064

0.062

0.065

13D

0.050 ± 0.005

0.049

0.052

0.051

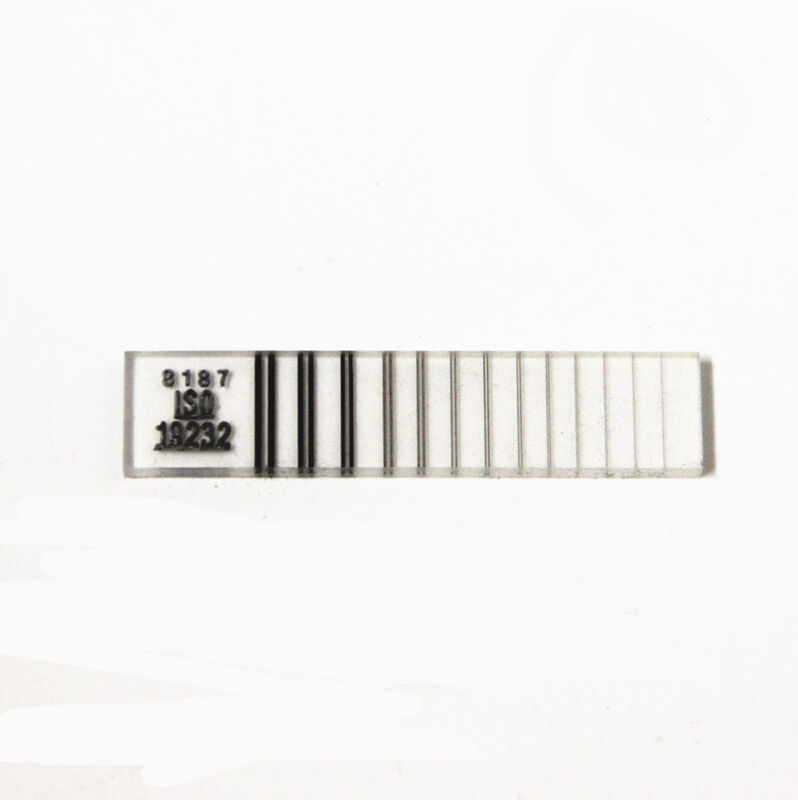

13 grupos de fios duplos (1D a 13D): O diâmetro diminui de 0,80 mm (1D) para 0,05 mm (13D).
1D a 3D: **Fio de tungsténio (W)** (pureza ≥ 99,90%)
4D a 13D: **Fio de platina (Pt) ** (pureza ≥ 99,95%)
Desenho da chave: Espaçamento entre fios = Diâmetro do fio (d)
Embalagem: Incorporado num substrato de plástico de baixa absorção para assegurar o paralelismo e o espaçamento preciso dos pares de fios.

Indicador de Qualidade de Imagem de Fio Duplo Tungstênio Platina 0

Indicador de Qualidade de Imagem de Fio Duplo Tungstênio Platina 1
