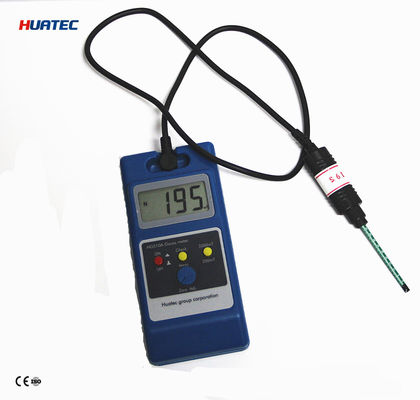

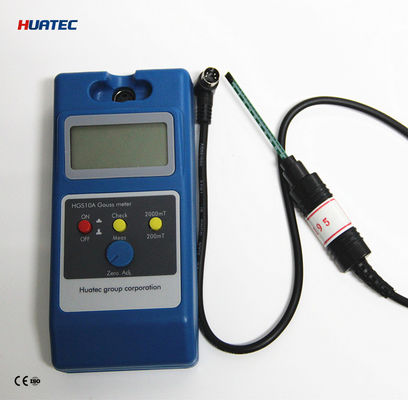

HGS-10A Medidor de Tesla Digital Portátil Medidor de Gauss para Teste de Campo Magnético

Medidor Digital Portátil Tesla Gauss HGS-10A para Teste de Campo Magnético

Resumo

HGS-10AMedidor digital portátil Tesla, que pode ser usado para medir a intensidade da indução magnética de vários campos magnéticos, como campo magnético CC, campo magnético CA, campo magnético de radiação, campo magnético de remanência, campo magnético terrestre, etc. O instrumento pode ser transportado (150mm×70mm×30mm), com ampla faixa, operação conveniente, display LCD claro e a tecla de toque mais avançada da China, aumentando muito sua vida útil e conforto. A fonte de alimentação são seis pilhas secas nº 5, que podem funcionar continuamente por mais de 100 horas, e também podem ser usadas com fonte de alimentação de rede, pequenas e portáteis. Garantia de qualidade perfeita, serviço pós-venda de alta qualidade, é sua escolha ideal para o trabalho.Como um dos instrumentos de medição mais utilizados no campo da medição magnética, o medidor Tesla é um instrumento especial para medir a intensidade da indução magnética de ímãs.

O medidor digital portátil Tesla HGS-10A pode ser usado para medir a intensidade da indução magnética de vários tipos de campos magnéticos, como campo magnético CC, alto-falante, separador magnético, campo magnético de trabalho de removedor de ferro de ímã permanente, campo magnético de vazamento, desmagnetização e campo magnético residual após o processamento de peças. O instrumento pode ser transportado, com ampla faixa, operação fácil e display LCD claro.

Campo de trabalho:

1. Distribuição do campo magnético de superfície de materiais de ímã permanente (ou seja, o que geralmente chamamos de magnetismo de medidor);

2. Campo magnético de entreferro em estrutura de circuito magnético;

3. Campo magnético gerado por campo magnético gerado por ímã permanente ou corrente contínua atuando em equipamentos que absorvem materiais ferromagnéticos;

Principais indicadores técnicos

Faixa

Esta série de instrumentos é baseada no princípio do efeito Hall feito do sensor, ou seja, sensor Hall. Existem dois tipos de sensores, transversais e axiais, que podem ser selecionados ou combinados pelos usuários de acordo com suas necessidades. O circuito adota amplificador de baixa deriva, fonte de alimentação de alta estabilidade e display LCD 31/2.

(I) Princípio do efeito Hall

Colocar uma placa de metal ou semicondutor em um campo magnético cria uma força eletromotriz (fem) na direção perpendicular à corrente e ao campo magnético, um fenômeno físico conhecido como efeito Hall. O princípio do efeito Hall é a essência do material do portador sólido em um campo magnético adicional (B) perpendicular ao material sólido em movimento, devido ao efeito da força de Lorentz (FB) e ao desvio na trajetória, e o material em ambos os lados de (3.4) produz acúmulo de carga elétrica no campo elétrico e magnético na direção vertical da direção da corrente, e finalmente faz com que o portador seja equilibrado pela força de Lorentz e repulsão elétrica (FB = Fe) e em ambos os lados estabeleça uma diferença de potencial elétrico estável que é a tensão Hall (VH). A equação básica é:

Vh = KhIhB

Entre eles:

Ih: corrente de trabalho

B: densidade de fluxoKh: sensibilidade do elemento

Vh: eletricidade Hall

(

II

)Método de uso do sensorTomando sensores laterais como exemploA direção da linha de força magnética do campo magnético medido é perpendicular ao elemento Hall na frente do sensor (como mostrado na figura à direita).

2. O diagrama e a descrição do campo magnético medido pelo sensor portátil são mostrados na figura à direita. Use a posição de 2,3 mm na extremidade do elemento Hall na extremidade frontal do sensor (o lado oposto à escala, e a sonda de cobre é o lado oposto marcado por um pequeno círculo) para tocar suavemente a superfície do ímã medido ou a posição do campo magnético espacial medido.

3. Método inadequado de segurar o sensor força a parte superior do sensor contra a superfície do objeto medido (como mostrado na figura à direita), o que pode danificar facilmente o sensor.

Lista de embalagem

1. Medidor Digital Tesla HGS-10A

2. Fonte de alimentação externa

3. Sensor Hall

4. Pilhas Secas nº 5 6 unidades

5. Um Manual de Instruções de Uso

6. Um Certificado de Qualificação do Produto
