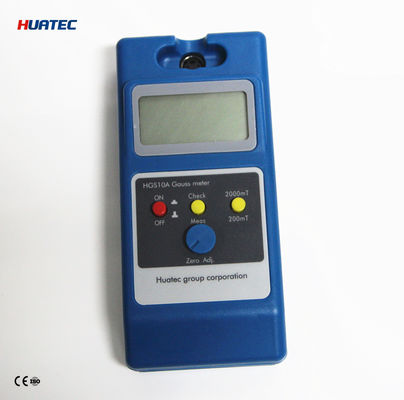

Medidor Digital de Tesla HGS-10A de Ampla Faixa com Display LCD para Medição de Campo Magnético CC
Resumo
HGS-10A medidor digital portátil de tesla, que pode ser usado para medir a intensidade da indução magnética de vários campos magnéticos, como campo magnético CC, campo magnético CA, campo magnético de radiação, campo magnético de remanência, campo magnético terrestre, etc. O instrumento pode ser transportado (150mm×70mm×30mm), com ampla faixa, operação conveniente, display LCD claro e a tecla de toque mais avançada da China, aumentando muito sua vida útil e conforto. A fonte de alimentação são seis pilhas secas nº 5, que podem funcionar continuamente por mais de 100 horas, e também podem ser usadas com fonte de alimentação de rede, pequenas e portáteis. Garantia de qualidade perfeita, serviço pós-venda de alta qualidade, é sua escolha ideal para o trabalho.
Como um dos instrumentos de medição mais utilizados no campo da medição magnética, o medidor de tesla é um instrumento especial para medir a intensidade da indução magnética de ímãs.
O medidor digital portátil de tesla HGS-10A pode ser usado para medir a intensidade da indução magnética de vários tipos de campos magnéticos, como campo magnético CC, alto-falante, separador magnético, campo magnético de trabalho de removedor de ferro de ímã permanente, campo magnético de vazamento, desmagnetização e campo magnético residual após o processamento de peças. O instrumento pode ser transportado, com ampla faixa, operação fácil e display LCD claro.
Campo de trabalho:
1. Distribuição do campo magnético de superfície de materiais de ímã permanente (ou seja, o que geralmente chamamos de magnetismo de medidor);
2. Campo magnético de entreferro em estrutura de circuito magnético;
3. Campo magnético gerado por campo magnético gerado por ímã permanente ou corrente contínua atuando em equipamentos que absorvem materiais ferromagnéticos;
Principais indicadores técnicos
| Faixa |
0~200mT militesla ~2000mT militesla |
| Erro básico |
±2% ±3 dígitos (abaixo de 1000mT militesla)
±5% ±3 dígitos (1000mT ou acima)
|
| Discriminação |
0.1mT militesla, 1mT militesla
|
| Modo de exibição |
Display LCD 3 1/2. Exibição positiva e negativa ao medir. Positivo representa o polo N e negativo representa o polo S |
| Unidade de exibição |
mT militesla |
| Campo magnético medido |
campo magnético CC (campo magnético estático) |
| Temperatura ambiente |
5℃~40℃
|
| Umidade relativa |
20%~80% (sem condensação)
|
| Fonte de alimentação |
seis pilhas nº 5, fonte de alimentação externa com regulador de tensão
|
| Tamanho externo |
150mm×70mm×30mm,
Peso: 450g
|
Princípio de funcionamento:
Esta série de instrumentos é baseada no princípio do efeito Hall feito do sensor, ou seja, sensor Hall. Existem dois tipos de sensores, transversais e axiais, que podem ser selecionados ou combinados pelos usuários de acordo com suas necessidades. O circuito adota amplificador de baixa deriva, fonte de alimentação de alta estabilidade e display LCD 31/2.
(I) Princípio do efeito Hall
Colocar uma lâmina de metal ou semicondutor em um campo magnético cria uma força eletromotriz (FEM) na direção perpendicular à corrente e ao campo magnético, um fenômeno físico conhecido como efeito Hall. O princípio do efeito Hall é a essência do material do portador sólido em um campo magnético adicional (B) perpendicular ao material sólido em movimento, devido ao efeito da força de Lorentz (FB) e ao desvio na trajetória, e aos lados do material (3.4) para produzir acúmulo de carga elétrica na direção vertical da direção da corrente do campo elétrico e magnético, e finalmente fazer com que o portador pela força de Lorentz e repulsão elétrica se equilibrem (FB = Fe) e nos dois lados estabeleçam uma diferença de potencial elétrico estável é a tensão Hall (VH). A equação básica é:
Vh = KhIhB
Entre eles:
Ih: corrente de trabalho
B: densidade de fluxo
Kh: sensibilidade do elemento
Vh: eletricidade Hall
(Ⅱ)Método de uso do sensor
Tomando sensores laterais como exemplo
A direção da linha de força magnética do campo magnético medido é perpendicular ao elemento Hall na frente do sensor (como mostrado na figura à direita).
2. O diagrama e a descrição do campo magnético medido pelo sensor portátil são mostrados na figura à direita. Use a posição de 2,3 mm na extremidade do elemento Hall na extremidade frontal do sensor (o lado oposto à escala, e a sonda de cobre é o lado oposto marcado por um pequeno círculo) para tocar suavemente a superfície do ímã medido ou a posição do campo magnético espacial medido.
3. Método inadequado de segurar o sensor força a parte superior do sensor contra a superfície do objeto medido (como mostrado na figura à direita), o que pode danificar facilmente o sensor.

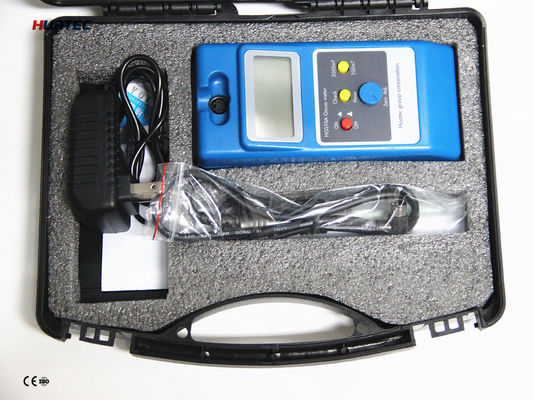

Lista de embalagem
1. Medidor Digital de Tesla HGS-10A
2. Fonte de alimentação externa
3. Sensor Hall
4. Pilhas Secas nº 5 6 unidades
5. Um Manual de Instruções de Uso
6. Um Certificado de Qualificação do Produto
