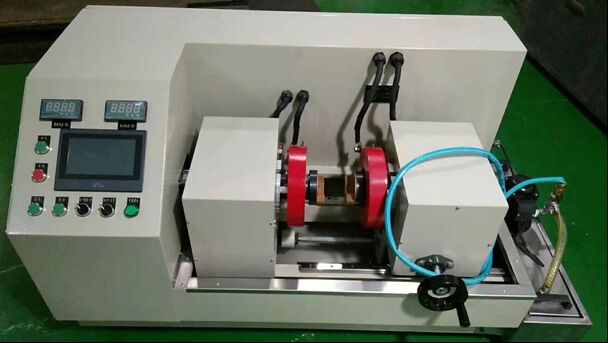

HMP-500NX Detector de falhas de treinamento de magnetização AC com sistema de suspensão magnética

Detector de Falhas de Magnetização CA HMP-500NX com Sistema de Suspensão Magnética

1. Descrição dos componentes do equipamento

1.1. Gabinete de controle elétrico (1)

  Gabinete de controle elétrico independente, todos os componentes executivos elétricos são instalados neste gabinete de controle, e o gabinete de controle elétrico é equipado com um dispositivo de dissipação de calor por filtragem e circulação de ar. Soldado com aço de alta qualidade;

Uma bomba de pulverização de 220V 50HZ com capa à prova d'água e uma saída de energia da lâmpada de luz negra são instaladas na parte traseira;

Disjuntores, contatores, componentes de controle, transformadores, retificadores, gatilhos, energia, etc. são todos instalados neste gabinete;

1.2. Painel de controle (2)

A frente do painel é projetada com uma tela sensível ao toque para configuração e exibição, com amperímetro digital CA e botão de parada de emergência.

Interruptores e configurações de função são todos projetados nesta área.

1.3. Caixa de fixação de eletrodos (3)

A caixa de eletrodos fixa é soldada com chapa de aço de alta qualidade de 10mm, e as duas portas frontal e traseira são removíveis.

1.4. Caixa móvel de eletrodos (5)

A caixa móvel de eletrodos pode ser parada em qualquer posição, usada para ajustar a distância de fixação e possui função de trava de estacionamento;

1.5. Sistema de suspensão magnética, agitação e pulverização (6)

O equipamento é projetado com um tanque de suspensão magnética separado com uma estrutura em V na parte inferior e uma bomba elétrica de agitação e pulverização instalada na parte superior. Esta parte é conectada ao tanque de coleta com uma mangueira, e uma pistola de pulverização manual é instalada na lateral frontal do tanque de coleta.

O sistema possui agitação forte, a estrutura em V garante que o pó magnético não precipite facilmente, e a pressão de pulverização é ajustável;

A capacidade é de 20L;

1.7. Sistema de fonte de alimentação de magnetização e desmagnetização:

O equipamento adota o método de magnetização CA, que são dois conjuntos de fontes de alimentação de magnetização independentes. Os dois transformadores principais fornecem a corrente de magnetização respectivamente. A tecnologia de conversor de módulo controlável é usada para controlar a corrente do circuito, e a tensão isolada é enviada para os eletrodos e bobinas. O tamanho é continuamente ajustável e a indicação do instrumento correspondente é definida. A corrente pode ser pré-definida, e o alarme será acionado quando a corrente pré-definida for insuficiente ou excedida para evitar detecção incorreta e falha na detecção, e garantir que a peça de trabalho obtenha a intensidade de magnetização especificada. CA com função de controle de fase de desligamento para manter o magnetismo residual estável, que pode ser usado para detecção de falhas por magnetismo residual.

Com função de desmagnetização por método de atenuação CA.

O material do caminho de corrente: todas as barras de cobre vermelho ou cabos de cobre.

1.8. Sistema de controle elétrico:

1) O sistema de controle elétrico é controlado por PLC OMRON, incluindo módulos controláveis e seus dispositivos de proteção, dispositivos de gatilho de ajuste de corrente, amperímetros, botões de controle e luzes indicadoras, cilindros, triplos, válvulas solenoides, válvulas reguladoras de pressão, disjuntores de ar, relés intermediários, Dispositivos de controle como contatores CA. Disjuntor principal do circuito de alimentação com proteção contra sobrecarga.

2) Sistema de controle de interface homem-máquina:

O computador (sistema de interface homem-máquina) controla a corrente de magnetização, tempo de magnetização, magnetização, etc., o que melhora muito a precisão da detecção e pode completar automaticamente a operação passo a passo de magnetização, pré-seleção de corrente de magnetização e rastreamento.

A tela programável sensível ao toque se comunica com o controlador programável PLC através de um adaptador para exibir diretamente os parâmetros chave do sistema. E definir a senha de autoridade, e os parâmetros podem ser ajustados dentro da autoridade. Design da tela: Página inicial - nome da empresa. Qualquer toque pode entrar na tela principal - "Menu Principal", "Página de Trabalho", "Registro de Alarmes", "Precauções", "Forma de Onda de Corrente", toque em cada tecla de função para alternar automaticamente para a tela correspondente, e os parâmetros de processo de várias peças de trabalho típicas podem ser armazenados.

A corrente de magnetização pode ser pré-definida, e o circuito de rastreamento automático é formado através do sistema de exibição programável de tela sensível ao toque, e o erro entre o valor pré-selecionado e o valor real da corrente de passagem é≤±3%.

O sistema possui função de autodiagnóstico de falhas. Sobrecarga de corrente, subtensão de corrente, pressão de ar anormal, aumento excessivo de temperatura do circuito principal, alarmes sonoros e visuais e parada automática do trabalho.

3) A carcaça do equipamento é aterrada de forma confiável, e a resistência de isolamento de toda a máquina é≥2MΩ.

4) O equipamento possui funções completas de proteção de segurança, intertravamento e alarme.

5) O diagrama esquemático elétrico, diagrama de fiação e o circuito real do equipamento devem ser completamente consistentes.

6) O contato do PLC é equipado com um relé intermediário para proteger o contato.

7) A fiação de cada componente elétrico é obrigada a ser marcada com um número de fio, e a fiação entre cada componente é fornecida com uma placa de canaleta de fio.

2. Acessórios

3. Parâmetros técnicos principais (Nota: HWDC é a abreviação de CC de meia onda)

*Corrente de magnetização CA:

  Circunferencial 0-500A continuamente ajustável, com controle de fase de desligamento

  Vertical 0--1000A (1000A*6T=6000AT) continuamente ajustável, com controle de fase de desligamento

*Método de controle: pré-seleção e compensação automática

*Taxa de atualização de compensação: 0,02S/vez

*Taxa de carga temporária:≥25%, adequado para trabalho contínuo 7*24H

*Efeito de desmagnetização: desmagnetização por atenuação de comutação CC de frequência ultrabaixa, remanência≤0,2MT, frequência de desmagnetização ajustável

*Método de magnetização: magnetização circunferencial e magnetização longitudinal, magnetização composta circunferencial e longitudinal

*Taxa de erro de corrente longitudinal semanal:≤±3%

*Curso: 0-200mm

*Diâmetro interno da bobina: 100mm

*Fonte de alimentação: AC380V±10% 50HZ 40KVA (instantâneo 5S), sistema trifásico de cinco fios.

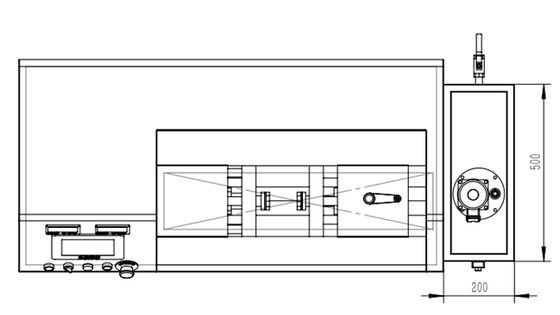

*Dimensões: comprimento 1400*largura 600*altura 750

*Sensibilidade: tipo A (QQI) peça de teste de sensibilidade (30/100) círculo completo e cruz podem ser claramente exibidos.

*Padrão da Indústria Aeronáutica da República Popular da China HB/Z72-1998 "Inspeção por Partículas Magnéticas"

*Atende ao padrão JB/T8290-2011 de "Detector de Falhas por Partículas Magnéticas" do Ministério da Indústria de Máquinas, e ao padrão da indústria HB/Z72-98.
