1Precauções de segurança

1.1 Segurança elétrica: A corrente de funcionamento máxima desta bobina é de 2000 A. Antes da operação,É necessário assegurar que o circuito de alimentação cumpre as normas de segurança elétrica e está conectado à terra de forma fiável.É proibido utilizar em ambientes úmidos, inflamáveis ou explosivos para evitar o risco de explosão.

1.2 Taxa de carga de espera exigida: a taxa de carga de espera da bobina é de 20%, o que significa que o tempo de ligação a cada 10 minutos não deve exceder 2 minutos.É estritamente proibido usar além da taxa de carga de espera para evitar o superaquecimento e queima da bobina.

1.3 Operação mecânica: Ao operar o mecanismo de bloqueio manual, a força deve ser aplicada uniformemente para evitar uma puxada violenta que possa causar a deformação da bobina ou a avaria do mecanismo de bloqueio;quando se abre ou fecha a bobina, é necessário confirmar que a peça de trabalho está completamente posicionada para evitar ferimentos ou danos na peça de trabalho.

1.4 Ambiente de inspecção: Durante a inspecção de partículas magnéticas, devem ser usadas luvas e óculos de proteção para evitar o contacto do pó magnético com a pele ou a sua entrada nos olhos;A área de trabalho deve ser bem ventilada e o pó magnético disperso deve ser imediatamente limpo..

1.5 Manipulação de emergência: em caso de superaquecimento, emissão de fumaça ou ruídos anormais da bobina, a fonte de alimentação deve ser imediatamente cortada.a falha deve ser investigadaÉ estritamente proibido continuar a utilizá-lo no estado defeituoso.

2. Visão geral do produto

2.1 Aplicação do produto

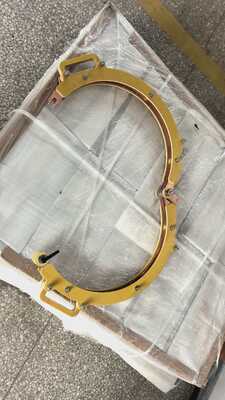

Esta bobina circular de abertura e fechamento de bloqueio manual foi especificamente concebida para inspecção de partículas magnéticas.Foldas e outros defeitos na superfície e perto da superfície da peça de trabalhoÉ adequado para ensaios não destrutivos de peças circulares, tais como eixos e discos.

2.2 Parâmetros técnicos

2.3 Composição estrutural

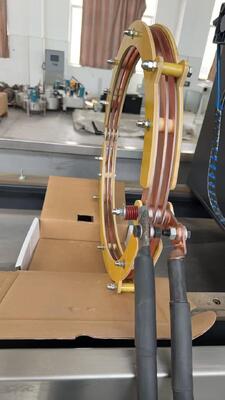

É constituído principalmente por quatro partes: o corpo de bobina circular, o dispositivo de bloqueio manual, os terminais de ligação de corrente e a alça isolante.O corpo da bobina é envolto com material isolante de alta resistência em torno das barras de cobre condutoras para garantir a condução estável da corrente e isolamento confiávelO dispositivo de bloqueio manual consegue a abertura e bloqueio da bobina através de uma estrutura de snap-fit. Os terminais de ligação de corrente são feitos de cobre, o que reduz a resistência de contato.A alça isolante facilita o funcionamento seguro da abertura e fechamento da bobina pelo operador.

3. Etapas de operação

3.1 Preparações antes do arranque

3.1.1 Verificar a aparência da bobina: verificar se a camada de isolamento da bobina está intacta, se o dispositivo de bloqueio não está deformado e se os terminais de ligação não estão oxidados.Se forem encontradas anomalias, devem ser reparados antes da utilização.

3.1.2 Conectar a fonte de alimentação: Connect the connection terminals of the coil to the output terminals of the magnetic particle flaw detector's power supply securely to ensure a firm connection and avoid poor contact that may cause current fluctuations.

3.1.3 Preparar a peça: limpar as manchas de óleo, a ferrugem e as impurezas na superfície da peça a inspecionar;assegurar que a superfície da peça de trabalho é plana e seca para evitar a afectação do efeito de adesão das partículas magnéticas.

3.2 Abertura e fechamento da bobina

3.2.1 Desbloqueio: Agarrar a alça isolada e puxar o fecho de bloqueio para colocar a bobina na posição aberta. O ângulo de abertura deve satisfazer os requisitos para a colocação da peça.

3.2.2 Colocação da peça de trabalho: Colocar a peça a inspeccionar firmemente no centro da bobina, assegurando-se que o eixo da peça de trabalho coincide com o centro da bobina.Evitar a distribuição desigual do campo magnético que possa afetar a precisão da detecção.

3.2.3 Bloqueio: feche lentamente a bobina e, após ter verificado que a peça não se deslocou, aperte o fecho de bloqueio até ouvir um som de "clique".Garantir que a bobina está completamente bloqueada para evitar que a bobina se solte durante o processo de inspeção.

3.3 Operação de inspecção

3.3.1 Ajuste dos parâmetros: baseado no material e na dimensão da peça de trabalho, definir o valor actual (≤2000A) e o tempo de energização (segundo estritamente o≤20% da taxa de carga em zero) na máquina de inspecção de partículas magnéticas.

3.3.2 Aplicação de pó magnético: Turn on the magnetic powder spraying device and evenly spray the magnetic suspension liquid or dry powder magnetic particles onto the surface of the workpiece to ensure complete coverage of the magnetic powder.

3.3.3 Inspecção da energização: iniciar a fonte de alimentação da máquina de inspecção, energizar a bobina para gerar um campo magnético, manter o tempo de energização dentro do valor definido,Observar a acumulação de pó magnético na superfície da peça de trabalho, e determinar a localização e a dimensão do defeito.

3.3.4 Desligação e desmagnetizar: Após a conclusão da inspecção, primeiro desligar a fonte de alimentação da bobina,em seguida, realizar um tratamento de desmagnetismo na peça de trabalho para evitar o magnetismo residual que afete o processamento ou uso subsequentes.

3.4 Procedimentos de desligamento

3.4.1 Desligar a fonte de alimentação da máquina de inspecção de partículas magnéticas e desconectar a ligação entre a bobina e a fonte de alimentação.

3.4.2 Desbloquear a bobina, retirar a peça de trabalho e limpar o pó magnético residual na superfície da bobina.

3.4.3 Fechar e bloquear a bobina e colocá-la num local de armazenagem seco e ventilado.
