Manual de HCDX-C400S, Bobina Circular de Travamento Aberta-Fechada 2000A 16 polegadas para Inspeção por Partículas Magnéticas

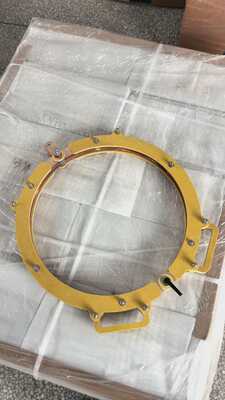

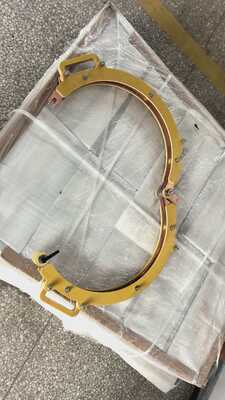

HCDX-C400S Bobina Circular de Travamento Manual Aberta-Fechada 2000A 16 Polegadas para Inspeção por Partículas Magnéticas

1. Precauções de Segurança

1.1 Segurança Elétrica: A corrente máxima de trabalho desta bobina é de 2000A. Antes da operação, é necessário garantir que o circuito de alimentação esteja em conformidade com as normas de segurança elétrica e esteja devidamente aterrado; é proibido o uso em ambientes úmidos, inflamáveis ou explosivos para evitar o risco de explosão.

1.2 Taxa de Carga em Espera Necessária: A taxa de carga em espera da bobina é de 20%, o que significa que o tempo de energização dentro de cada 10 minutos não deve exceder 2 minutos. É estritamente proibido o uso além da taxa de carga em espera para evitar o superaquecimento e a queima da bobina.

1.3 Operação Mecânica: Ao operar o mecanismo de travamento manual, a força deve ser aplicada uniformemente para evitar puxões violentos que possam causar deformação da bobina ou falha do mecanismo de travamento; ao abrir ou fechar a bobina, é necessário confirmar que a peça de trabalho está completamente posicionada para evitar ferimentos ou danos à peça de trabalho.

1.4 Ambiente de Inspeção: Durante a inspeção por partículas magnéticas, luvas de proteção e óculos de segurança devem ser usados para evitar o contato do pó magnético com a pele ou a entrada nos olhos; a área de trabalho deve ser mantida bem ventilada e o pó magnético espalhado deve ser limpo prontamente.

1.5 Manuseio de Emergência: Em caso de superaquecimento, emissão de fumaça ou sons anormais da bobina, a fonte de alimentação deve ser imediatamente cortada. Após a bobina esfriar, a falha deve ser investigada. É estritamente proibido continuar o uso em estado defeituoso.

2. Visão Geral do Produto

2.1 Aplicação do Produto

Esta bobina circular de abertura e fechamento com travamento manual é projetada especificamente para inspeção por partículas magnéticas. Ela gera um campo magnético circunferencial para detectar trincas, dobras e outros defeitos na superfície e próximo à superfície da peça de trabalho. É adequada para testes não destrutivos de peças de trabalho circulares, como eixos e discos.

2.2 Parâmetros Técnicos

2.3 Composição Estrutural

É composta principalmente por quatro partes: o corpo da bobina circular, o dispositivo de travamento manual, os terminais de conexão de corrente e a alça isolante. O corpo da bobina é enrolado com material isolante de alta resistência ao redor das barras condutoras de cobre para garantir condução de corrente estável e isolamento confiável. O dispositivo de travamento manual realiza a abertura e o travamento da bobina através de uma estrutura de encaixe. Os terminais de conexão de corrente são feitos de cobre, o que reduz a resistência de contato. A alça isolante facilita a operação segura de abertura e fechamento da bobina pelo operador.

3. Etapas de Operação

3.1 Preparativos antes da Inicialização

3.1.1 Inspecionar a aparência da bobina: Confirmar que a camada de isolamento da bobina não está danificada, o dispositivo de travamento não está deformado e os terminais de conexão não estão oxidados. Se alguma anormalidade for encontrada, ela deve ser reparada antes do uso.

3.1.2 Conectar a fonte de alimentação: Conectar os terminais de conexão da bobina aos terminais de saída da fonte de alimentação do detector de falhas por partículas magnéticas de forma segura para garantir uma conexão firme e evitar mau contato que possa causar flutuações de corrente.

3.1.3 Preparar a peça de trabalho: Limpar manchas de óleo, ferrugem e impurezas na superfície da peça de trabalho a ser inspecionada, garantindo que a superfície da peça de trabalho esteja plana e seca para evitar afetar o efeito de adesão das partículas magnéticas.

3.2 Abertura e Travamento da Bobina

3.2.1 Destravar: Segurar a alça isolada e puxar a trava para cima para colocar a bobina na posição aberta. O ângulo de abertura deve atender aos requisitos para posicionar a peça de trabalho.

3.2.2 Posicionar a Peça de Trabalho: Colocar a peça de trabalho a ser inspecionada firmemente no centro da bobina, garantindo que o eixo da peça de trabalho coincida com o centro da bobina. Evitar distribuição irregular do campo magnético que possa afetar a precisão da detecção.

3.2.3 Travar: Fechar a bobina lentamente e, após confirmar que a peça de trabalho não se deslocou, pressionar a trava até ouvir um som de "clique". Garantir que a bobina esteja totalmente travada para evitar que ela se solte durante o processo de inspeção.

3.3 Operação de Inspeção

3.3.1 Configuração de Parâmetros: Com base no material e tamanho da peça de trabalho, definir o valor da corrente (≤ 2000A) e o tempo de energização (seguindo rigorosamente o requisito de ≤ 20% de taxa de carga em espera) na máquina de inspeção por partículas magnéticas.

3.3.2 Aplicação de Pó Magnético: Ligar o dispositivo de pulverização de pó magnético e pulverizar uniformemente o líquido de suspensão magnética ou partículas magnéticas secas na superfície da peça de trabalho para garantir a cobertura completa do pó magnético.

3.3.3 Inspeção por Energização: Ligar a fonte de alimentação da máquina de inspeção, energizar a bobina para gerar um campo magnético, manter o tempo de energização dentro do valor definido, observar o acúmulo de pó magnético na superfície da peça de trabalho e determinar a localização e o tamanho do defeito.

3.3.4 Desligamento e Desmagnetização: Após a conclusão da inspeção, primeiro cortar a fonte de alimentação da bobina, em seguida, realizar o tratamento de desmagnetização na peça de trabalho para evitar que o magnetismo residual afete o processamento ou uso subsequente.

3.4 Procedimentos de Desligamento

3.4.1 Desligar a fonte de alimentação da máquina de inspeção por partículas magnéticas e desconectar a conexão entre a bobina e a fonte de alimentação.

3.4.2 Destravar a bobina, remover a peça de trabalho e limpar o pó magnético residual na superfície da bobina.

3.4.3 Fechar e travar a bobina, e colocá-la em uma área de armazenamento seca e ventilada.
