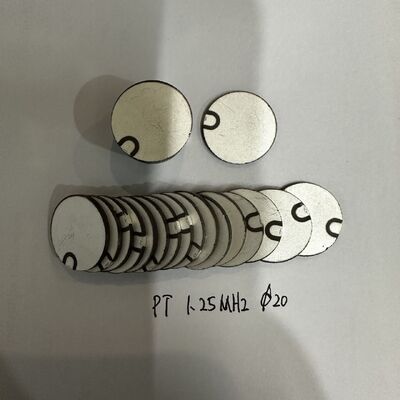

Wafer de cristal único composto cerâmico piezoelétrico para transdutor de ultra-som de alta frequência

Wafer de cristal único composto cerâmico piezoelétrico para transdutor de ultra-som de alta frequência
Wafer de cristal único composto cerâmico piezoelétrico para transdutor de ultra-som de alta frequência Wafer de cristal único composto cerâmico piezoelétrico para transdutor de ultra-som de alta frequência

Imagem Grande :  Wafer de cristal único composto cerâmico piezoelétrico para transdutor de ultra-som de alta frequência

Detalhes do produto:
Lugar de origem: China
Marca: HUATEC
Certificação: CE
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Detalhes da embalagem: Empacotamento exterior da caixa
Tempo de entrega: 5-7 dias de trabalho após o recibo de seu pagamento
Termos de pagamento: T/T, União Ocidental, Paypal
Habilidade da fonte: 10 séries/mês
Contato

Wafer de cristal único composto cerâmico piezoelétrico para transdutor de ultra-som de alta frequência

descrição
Método composto: Composto tipo 1-3 Modelo de material base: PZ44
Tolerância padrão: ±0,05 mm frequência composta de cristal único: 5-10 megahertz
frequência composta cerâmica: 0,5-15MHz
Destacar:

Wafer cerâmica piezoelétrica para transdutor ultrasónico

,

Wafer composto de cristal único de alta frequência

,

NDT de placas cerâmicas de transdutor ultrasónico

Wafer de cristal único composto cerâmico piezoelétrico para transdutor de ultra-som de alta frequência


Características de desempenho

  • Alta sensibilidade
  • Largura de banda elevada
  • Baixa impedância acústica
  • Boa correspondência com água / tecido humano / meio de ensaio
  • Tempo de toque baixo
  • Alta relação sinal/ruído

1 Wafers compostos de cerâmica do tipo 1-3 Exemplo: Frequência MHz/ comprimento × largura mm
Dimensões globais
Comprimento da wafer L ((mm) 　 Tolerância por defeito ± 0,05 mm Nota:
A frequência do composto de cristal único é de 5-10 MHZ, e a frequência do composto cerâmico é de 0,5-15 MHZ. Outras frequências requerem confirmação técnica
Largura da wafer W ((mm) 　 Tolerância por defeito ± 0,05 mm
Espessura da wafer H ((mm) / frequência da wafer ((MHz) 　 Tolerância por defeito para espessura ± 0,005 mm
Pico (mm) (O tamanho da pequena coluna de cristal é adicionado com uma fenda de faca) Seria melhor se o cliente pudesse fornecê-lo.
Fenda de faca ((mm) 　
Parâmetros de desempenho
Método composto Material composto de tipo 1-3
Modelo de material de base PZ44
Requisitos de processo
O eletrodo precisa ser enrolado na borda Quando a banda de borda é necessária, a camada será feita por padrão.
É necessário um espaço de isolamento Quando for necessário um reservatório de isolamento, o cliente deve fornecer os desenhos (incluindo dimensões e polaridade) conforme anexo.
Requisitos de revestimento PVD:Gilding
Se a polarização é necessária Polarização por defeito
Se os pólos positivos e negativos estão marcados Por padrão, o ponto vermelho é o polo positivo
Outros requisitos especiais Descreva-o em pormenor, se necessário.
Relatório de ensaio
Relatório ULSO LOGO √
Relatório sem logotipo 　
Requisitos de embalagem
Embalagem independente √
Não embalados separadamente 　


Aplicação

  • Sonda NDT de detecção de falhas por ultra-som
  • Transdutor de ultra-som médico
  • Transdutor acústico subaquático
  • Sonda de matriz de fases
  • Sensor ultra-sônico de alta frequência

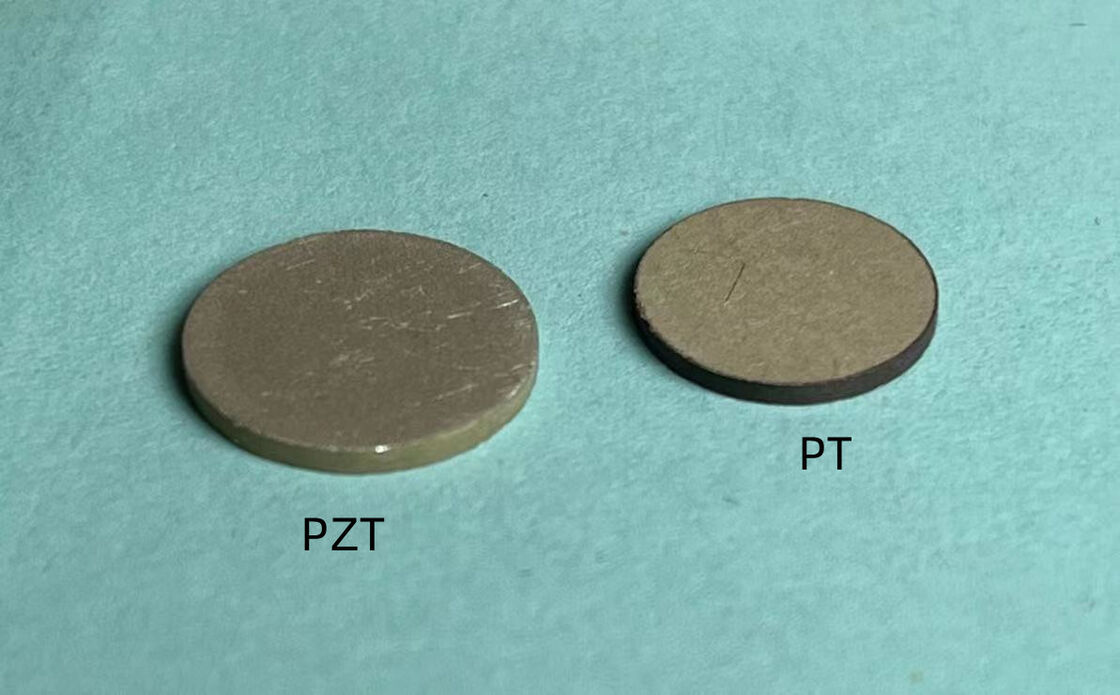

    Wafer de cristal único composto cerâmico piezoelétrico para transdutor de ultra-som de alta frequência 0

    Wafer de cristal único composto cerâmico piezoelétrico para transdutor de ultra-som de alta frequência 1
