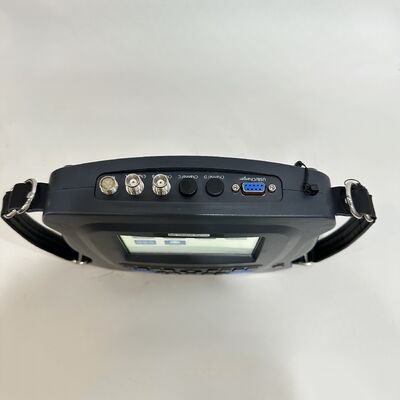

HG-904A4 Analisador de Vibração Portátil de 4 Canais 24 Bit AD
O canal HUATEC HG-904A4 é um instrumento multifuncional, dotado de uma porta de entrada versátil que pode ligar-se a vários tipos de sensores.e tecnologias de diagnóstico de falhas, integrando as capacidades de monitorização do estado dos equipamentos e de diagnóstico de falhas numa única unidade.
O analisador Instrumento inclui a função de aquisição de dados de vibração de quatro canais,que pode completar a medição de vibração no local e armazenar automaticamente dezenas de milhares de valores e espectros de características de vibração dos pontos de mediçãoTambém pode exibir de um a quatro canais de formas de onda e espectros sincronizados no local.Conclusão da verificação do balanço dinâmico de uma e duas faces no local.
BT2 política de segurança
Observação:Há uma grande diferença na configuração de hardware entre quad-channel e dual-channel.
| Estatísticas |
Especificação de hardware |
| Modelo |
HG-904A4 Quatro canais |
| Quantidade de canais |
Quatro canais de vibração, um canal de tacometro |
| Funções principais |
Aquisição síncrona de vários parâmetros, incluindo aceleração, velocidade, deslocamento e envoltório axial, por um ou vários canais |
| precisão |
± 5% |
| Conversão A/D |
Amostragem AD de 24 bits |
| Exibição LCD |
Suporta entrada de tela sensível ao toque, tela colorida de 5 polegadas |
| Faixa do tacométrico |
120 ∼ 12000 rpm |
| Faixa de temperatura do instrumento |
-20°55°C |
| Faixa de temperatura do sensor |
-20° ≈ 120°C |
| Bateria recarregável |
Bateria de lítio recarregável de 7,2 V, 6800 mA; tempo de carga de 7 horas, tempo de trabalho contínuo de 8 horas |
| Carregador |
8.V, 2A |
| Biblioteca de diagnóstico |
Base de dados de rolamentos |
| Função e faixa de medição |
Medir simultaneamente quatro valores de parâmetros e espectros de parâmetros de alarme com uma sensibilidade de 100 mv/g |
| aceleração de 0,1199,99 m/s2 |
| Velocidade de 0,1199,99 mm/s |
| deslocamento de 1um ̇1999um |
| Valor da envelopagem axial de 0,1 ∼30 m/s2 |
| Função de análise de software |
Análise do espectro de vibrações e da forma de onda do domínio temporal, análise de envelope, função de diagnóstico de falhas precisas para rolamentos (quatro partes) Função de diagnóstico de falhas separada:O hardware do instrumento tem uma função de diagnóstico de falhas separada para coletar outros espectros de parâmetros, cepstrum, espectro logarítmico e diagnóstico do espectro de potência (acquisição em tempo real e exibição em tempo real) |
| Capacidade de armazenamento |
16G |
| Interface externa |
Carregamento e comunicação USB2.0 |
| Função de saída de relatório |
Detecta a saída do relatório de dados |
| Intervalo de resposta de frequência de medição das vibrações: |
2 ̊35KHz |
| Tipos de sensores ligáveis: |
Sensor de aceleração piezoelétrica, sensor ICP, sensor de velocidade magnetoelétrica, sensor de corrente Eddy |
Função principal
Função principal:
Portas de entrada multifuncionais para vários sensores: (piezoelétrico, eletromagnético, Eddy Current, ICP)

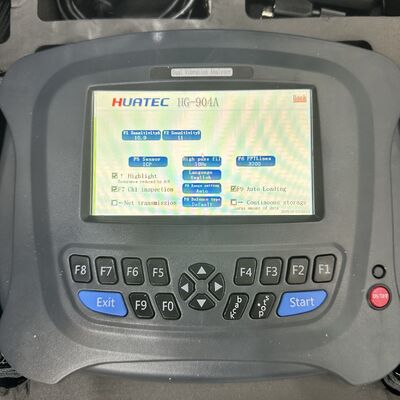

-- Display colorido de 5 polegadas com interface chinesa para visualização clara e bonita
- Espaço de armazenamento enorme com um disco rígido de 16 GB que pode armazenar automaticamente dezenas de milhares de valores de características de vibração e espectros de pontos de medição
-- Quatro canais de aquisição síncrona com amostragem AD de 24 bits
-- 1600,3200,6400 ou 12800 linhas FFT
-- Interface de comunicação USB 2.0 com um novo e novo menu de estilo de janela chinesa para operação mais fácil
-- Frequência de análise até 35 KHZ com 8 níveis opcionais
-- Análise dinâmica de alta velocidade de funções completas, incluindo espectro de amplitude, espectro de potência, espectro logarítmico, etc.
-- Exibir vários valores de características do domínio do tempo, incluindo valor de pico, valor de pico-pico, valor efetivo, fator de pico, distorção, curtose, etc.
-- Funções múltiplas de análise e diagnóstico: análise de rolamentos/engrenagens (análise de demodulação do envelope), diagnóstico de falhas, (teste de batida), diagnóstico de frequência natural, etc.
-- Armazenamento e reprodução de dados/registros para o equilíbrio do rotor
-- O peso de ensaio pode ser removido ou mantido seletivamente e a sua qualidade pode ser estimada
-- Operação de equilíbrio de alta precisão com equilíbrio rápido para medir e exibir valores de vibração, amplitudes, fases
-- Detecção e diagnóstico de falhas de rolamentos/engrenagens utilizando a desmodulação do envelope de hardware
-- Medição de velocidade, medição de ruído, medição de fase, diagnóstico de fase
-- Ajuste manual do limiar de activação (grande, médio, pequeno)
-- Pode ser equipado com o software EMD do sistema de gestão de equipamento (incluindo banco de dados de rolamentos)
Visão geral do software:
Com o rápido desenvolvimento da Internet das Coisas e das grandes plataformas de dados, integrámos as vantagens funcionais do nosso sistema de software existente e adotámos o sistema deWindows.Net3A comunicação entre o sistema de software e o colector adota uma arquitetura UDP unificada,e o sistema de software é projetado com versões de rede e stand-aloneApós quase um ano de esforços, lançámos a última versão do Sistema de Monitorização e Diagnóstico Inteligente de Equipamentos Empresariais (doravante denominado sistema EMD).Utilizando as vantagens da operação flexível do software do cliente e das ferramentas de análise abrangentes, os utilizadores podem monitorizar os dados de forma mais conveniente e analisar as causas das anomalias de forma mais eficaz.Receptores de monitorização sem fioO analista portátil pode complementar a recolha de dados, ao mesmo tempo que analisa as tendências dos dados em linha, para tornar a análise dos equipamentos no local mais abrangente.Assim, analisando de forma abrangente as tendências e anormalidades da unidade, identificando com precisão as causas das anomalias e maximizando a salvaguarda dos equipamentos no local.
