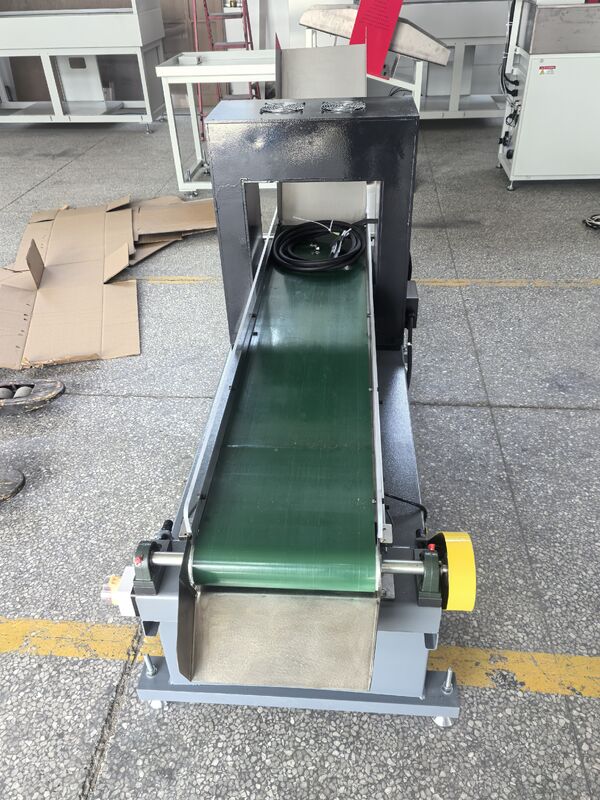

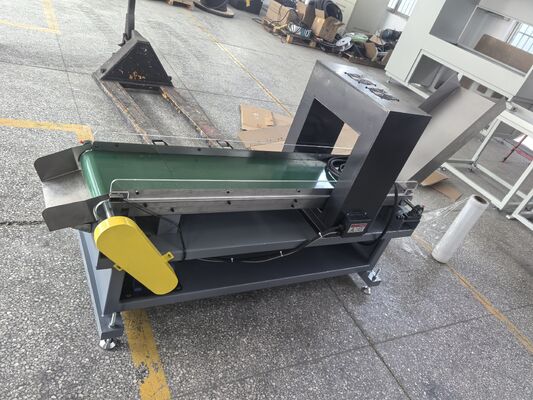

HCDX-M360 Desmagnetizador de corrente alternada de 50 Hz para indústria de processamento de metais

HCDX-M360 Desmagnetizador de corrente alternada de 50 Hz para indústria de processamento de metais

I. Razões para a desmagnetização

Antes da montagem das peças nos componentes finais, a desmagnetzação é frequentemente necessária. Peças altamente magnetizadas podem gerar um campo magnético adicional, o que pode causar vários problemas,tais como:

O magnetismo residual pode afectar a precisão de funcionamento e a funcionalidade de determinados instrumentos e medidores;

O pó metálico adsorvido pelo magnetismo residual acelera o desgaste das peças móveis durante a utilização futura, levando a uma falha precoce;

O pó metálico adsorvido pelo magnetismo residual pode afetar a qualidade de processamento em processos subsequentes, tais como processamento mecânico e revestimento de superfície;

O magnetismo residual pode fazer com que as fichas aderirem à superfície, prejudicando a precisão da superfície e causando o entorpecimento da ferramenta;

A presença de magnetismo residual pode causar desvio de arco ou fugas, afetando a qualidade da soldagem, etc.

II. Princípio de desmagnetismo

O metal torna-se magnetizado devido ao arranjo linear de polaridades positivas e negativas de sua estrutura atômica.A desmagnetização é realizada para eliminar a consistência desta orientação de polaridade atômica e reduzir a propriedade magnética para um nível aceitávelAo mesmo tempo em que reduz o campo magnético, mudar a direção do campo magnético ajuda a reduzir esta consistência de orientação da polaridade atômica.Este é o princípio para a concepção de equipamentos de desmagnetization.

Colocar as peças metálicas na bobina e alimentar a bobina com uma corrente alternada que muda rapidamente de direção (50 Hz).Quando a bobina ainda está no estado energizado e as peças metálicas são gradualmente movidos para fora da bobina através da cinta transportadora, o magnetismo induzido diminuirá gradualmente, perturbando assim a disposição ordenada dos domínios magnéticos nas peças metálicas devido à magnetização,e tornar as peças metálicas não magnéticas para fora.

III. Principais especificações técnicas

IV. Instruções de utilização

1Configuração da entrada de alimentação

1 A fiação de alimentação deve utilizar condutores de cobre isolados com uma área de secção transversal ≥ 4 mm2 e estar ligada ao terminal principal do disjuntor na caixa elétrica nos pontos U, V,e portas W (a porta W pode utilizar 2.5 mm2); o fio de aterragem de protecção deve ser ligado ao parafuso de aterragem situado fora da caixa de comando, utilizando um condutor de cobre de 2,5 mm de área transversal;

2 A fonte de alimentação de entrada deve estar equipada com um interruptor de ar com uma capacidade de corrente nominal de 40 A a 50 A;

3 Após ligar adequadamente a entrada de alimentação (e também ligar o fio de aterramento fiável), feche a entrada de alimentação; empurre a alça do interruptor na porta da caixa para a posição ON,feche todos os pequenos interruptores, e o indicador branco [Input de potência] no painel de comando acenderá para indicar.

4 Pressione o botão verde do botão de arranque do desmagnetizador, e a correia transportadora começa a funcionar, enquanto a bobina desmagnetizadora está energizada;A luz amarela do indicador [Desmagnetização em curso] no painel de operação acenderáÉ necessário ter em conta que a direcção de movimento da correia transportadora é a mesma indicada na placa de protecção.Por favor, mude a sequência de fases ligada à porta do motor..

⑤ Press the red button switch on the start button box of the demagnetizer or press the red mushroom-shaped stop button switch on the end button box of the demagnetizer to stop the operation of the conveying belt and the demagnetizing coil.

A posição adequada do terminal do desmagnetizador é montada por um sensor óptico.a correia transportadora e a bobina desmagnetizante deixarão de funcionar.

2Operação de desmagnetizar

1 Fechar a fonte de alimentação de entrada de energia;

2 Pressione o botão verde na caixa de botões de arranque do desmagnetizador, e a correia transportadora começa a funcionar, enquanto a bobina desmagnetizadora está energizada;

3 Colocar a parte a desmagnetizar na correia transportadora na posição inicial do desmagnetizador;

4 Após as peças da correia transportadora passarem lentamente pela bobina desmagnetizadora até à extremidade do desmagnetizador,

(1) Se o sensor óptico estiver a funcionar normalmente, quando a peça alcançar a trajetória luminosa do sensor, a correia transportadora e a bobina desmagnetizante deixarão de funcionar.e as peças serão removidas após a máquina parar.

(2) Se o sensor óptico tiver um defeito, as peças podem ser removidas na direcção mais distante da bobina desmagnetizante; se não for necessária outra operação de desmagnetizar,Pressione o interruptor vermelho do botão de parada de emergência na caixa do botão final ou o interruptor vermelho da caixa do botão de início do desmagnetizadorTambém pode remover as peças depois de a máquina parar.

Para peças curtas - a distância entre a face final próxima da peça e a face final da bobina desmagnetizante é > 800 mm

Leve as peças diretamente da correia transportadora.

Para peças longas - a distância entre a face final próxima da peça e a face final da bobina desmagnetizante é < 800 mm

Tire as peças da correia transportadora e mova-as em linha reta na direção da correia transportadora, longe da bobina desmagnetizadora, antes de colocá-las.

Em geral, o processo de desmagnetizar as peças é concluído.

V. Métodos para melhorar o efeito de desmagnetizar

1Tente desmagnetizar cada parte individual (com um certo comprimento) tanto quanto possível.

2. Ao desmagnetizar peças curtas e grossas ou esféricas, conecte várias peças de ponta a ponta para facilitar a desmagnetizar.

3Se a desmagnetização única não satisfazer os requisitos, é necessário repetir o processo de desmagnetização.

4Para peças de forma complexa, girar ou virar quando passar pela bobina de desmagnetizar.

5Tente remover as peças enquanto a bobina de desmagnetizar estiver energizada,e mover as peças em linha reta ao longo da direção de transporte até que eles estão longe da bobina de desmagnetismo antes de colocá-losEste método é particularmente necessário e importante para peças com comprimento ≥ 1000 mm.

VI. Notas

1Esta máquina deve estar devidamente ligada a um fio de aterragem fiável para segurança!

2O tempo de funcionamento contínuo não deve exceder 6 a 8 minutos.A máquina entrará num estado de desligamento e de esperaA máquina deve ser resfriada antes de poder ser operada novamente.

3Se for necessário ajustar a velocidade de movimento da correia de engrenagem, deve ser feito enquanto o motor estiver a funcionar.e a direção da seta "Rápido" no disco deve ser ajustado para acelerar, e a direção da seta "Lenta" no disco deve ser ajustada para desacelerar.

4As peças só devem ser retiradas da correia de transporte quando chegarem ao terminal da máquina de desmagnetizar.

5As partes desmagnetizadas devem ser colocadas longe da bobina de desmagnetismo!

6. Ao realizar operações de desmagnetizar, não use relógios mecânicos, pois podem causar uma horação imprecisa no futuro.
