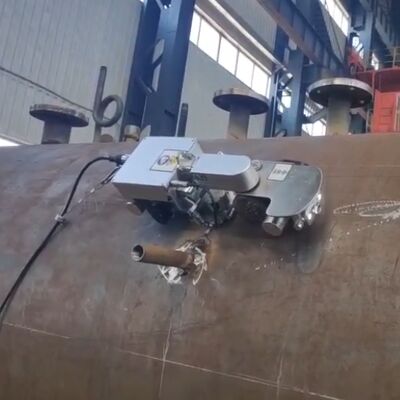

Sistema de Medição de Espessura de Corrosão Magnética com Rastejador Magnético de Duas Rodas

Sistema de Medição de Espessura de Corrosão por Creep Magnético com Rastejador Magnético de Duas Rodas

1. Configuração

.Utiliza a roda magnética permanente de alta resistência de terras raras, mesmo em caso de falha de energia inesperada, não cairá da superfície detectada. Pode realizar movimentos multi-atitude horizontal, vertical e invertido na superfície de componentes ferromagnéticos.Instale a sonda ultrassônica eletromagnética de espessura para triagem rápida e posicionamento contra erosão de parede

• Escaneie com precisão a área para testar a corrosão de espessura.
• Exibição correspondente de varredura A e varredura B
• Equipado com câmera de vídeo, pode observar em tempo hábil a situação de vídeo da superfície inspecionada.
• O sistema de controle remoto para controlar a direção de varredura, e a direção de varredura pode ser pré-definida.
• 3. Característica do rastreador magnético de duas rodas
• O rastreador magnético de duas rodas é um instrumento avançado que pode carregar uma variedade de equipamentos de teste não destrutivo. Atualmente, acumulou um grande número de experiências de assentamento no local em muitos campos, como petroquímica, inspeções especiais de potes e energia elétrica. Ele pode carregar ultrassom eletromagnético no fundo do tubo, cotovelo ou três conexões e outras áreas com corrosão, erosão mais sérias para realizar inspeção ou medição de espessura por varredura B, o campo industrial chamado de especialista em detecção de corrosão de tubos.

1) Estrutura compacta e alta flexibilidade

O design compacto e requintado permite que ele realize facilmente a detecção de corrosão para vários tipos de tubos e vasos ferromagnéticos. As rodas magnéticas medem 350 mm (comprimento) × 140 mm (largura) × 130 mm (altura) e pesam menos de 5,5 kg. A estrutura única de duas rodas permite que ele caminhe livremente em tubos com um mínimo de 100 mm. O raio de giro mínimo é de 400 mm e o cotovelo com um raio de curvatura mínimo de 100 mm pode ser facilmente passado. Portanto, o escopo de movimento e varredura do rastreamento magnético de duas rodas foi amplamente expandido.

2) Sucção magnética super

Em termos de design, utiliza ímãs de terras raras magnéticas para fazer ímãs permanentes de alta resistência em duas rodagens de subidas magnéticas. Mesmo em caso de falha de energia acidental, não há perigo de o corpo do veículo cair da superfície detectada. Portanto, o rastreador magnético de duas rodas pode realizar com segurança varreduras em posições horizontal, vertical e invertida. A carga vertical máxima do rastreador magnético de duas rodas é de 5 kg, o que significa que não afetará nenhum movimento vertical ao arrastar um peso de 5 kg.

3) Alta precisão de controle

A velocidade do rastreador magnético de duas rodas é de 0 a 6 m/minuto e pode avançar a uma velocidade constante, através do encoder de precisão pode alcançar a função de definir a lacuna de detecção, pode melhor atender às necessidades de detecção do usuário. Por exemplo, o cliente precisa realizar um processo de detecção de lacuna a cada 50 mm em um ponto na parte de trás do cotovelo: o controlador pode ser programado, e o rastreador magnético de duas rodas pode ser operado e inspecionado a cada 50 mm. Melhora a eficiência e a precisão da detecção.

4) Tecnologia de detecção avançada

Tradicionalmente, a espessura piezoelétrica é usada na medição de espessura tradicional, e isso traz certas dificuldades e força para o pessoal de inspeção em muitos campos em termos de seu processo de detecção. O método de inspeção manual do medidor de espessura ultrassônico piezoelétrico tem as seguintes desvantagens: (1) A camada de tinta ou camada de óxido na superfície da peça de trabalho precisa ser polida, e a superfície precisa ser restaurada após a conclusão do teste. A eficiência é extremamente baixa; (2) O ultrassom tradicional deve ser revestido com um agente de acoplamento, o que é muito rigoroso nas condições do local. (3) Ao trabalhar em locais altos, uma plataforma fixa deve ser construída, o que é caro e demorado; (4) É difícil realizar testes em serviço em altas temperaturas.

Usando o sistema avançado de detecção de corrosão de espessura de parede por rastreamento automático (ultrassom eletromagnético), os problemas tediosos acima serão resolvidos, e a precisão da detecção é comparável com o ultrassom piezoelétrico tradicional. Não há necessidade de construir andaimes, não há necessidade de polir a camada anticorrosiva, sem qualquer agente de acoplamento, através do controle remoto no solo, para alcançar a triagem rápida de posicionamento de corrosão de parede de tubo de alta velocidade e medição precisa de varredura densa. Ao mesmo tempo que garante a precisão da detecção, melhora muito a eficiência da detecção e reduz o custo de detecção.

A posição de detecção e a rota de detecção de componentes em alta altitude podem ser monitoradas e ajustadas em tempo real no solo usando a câmera dupla integrada frontal e traseira do rastreador magnético de duas rodas para garantir a controlabilidade da trilha de varredura.

6) O rastreador magnético de duas rodas inevitavelmente se depara com ações mecânicas que exigem elevação da sonda ao realizar detecção de ponto de corrosão ou inspeção de varredura B. Ao medir a espessura do ponto, a medição precisa ser realizada no mesmo ponto especificado. Os dados de cada ponto são obtidos quando a sonda pousa na superfície a ser medida. Portanto, a função da sonda pode ser levantada para alcançar o ponto mais preciso. O valor de espessura. Ao realizar uma varredura B no objeto a ser medido, embora a sonda esteja próxima da superfície, se a altura restante da solda for grande, a sonda precisa ser levantada e passada por cima. Portanto, a função de elevação e abaixamento da sonda também é muito importante.

5. Unidade de medição de espessura ultrassônica eletromagnética

Ultrassom eletromagnético EMAT e ultrassom piezoelétrico tradicional pertencem à categoria de ultrassom. Sua diferença essencial reside na diferença dos transdutores. Transdutores ultrassônicos piezoelétricos dependem do efeito piezoelétrico de uma pastilha piezoelétrica para emitir e receber ondas ultrassônicas, enquanto EMATs dependem de efeitos eletromagnéticos (força magnetostritiva, força de Lorentz) para transmitir e receber ondas ultrassônicas, e sua conversão de energia está na camada superficial diretamente na superfície da peça de trabalho. O teste ultrassônico piezoelétrico tradicional tem um alto requisito na acabamento da superfície da peça de trabalho. O teste ultrassônico eletromagnético tem um baixo requisito na superfície da peça de trabalho, permitindo que a superfície da peça de trabalho tenha tinta, revestimento e irregularidades. Em relação ao ultrassom convencional. O ultrassom eletromagnético tem as seguintes vantagens

4. Detecção sem contato, sem agente de acoplamento (elevação de até cerca de 4 mm)

Os requisitos para a superfície não são altos, a rugosidade da superfície pode ser detectada, com escamas de óxido, revestimento, revestimento e outras peças de trabalho

• Detecção rápida
• Ultrassom piezoelétrico EMAT
• Ímã de Cristal

Agente de acoplamento Bobina eletromagnética

Corrente de Foucault de Vibração Campo Magnético

Ultrassom Ultrassom

EMAT

Tecnologia ultrassônica piezoelétrica tradicional Tecnologia EMAT

Especialmente adequado para detecção automática e online de alta velocidade

Especialmente adequado para ambiente de alta temperatura

Comparação técnica da tecnologia ultrassônica piezoelétrica tradicional e da tecnologia EMAT em ambiente de alta velocidade e alta temperatura.

A tecnologia EMAT tem sido aplicada em testes não destrutivos manuais, semiautomáticos e totalmente automáticos online de várias peças forjadas, barras de aço, chapas de aço e tubos de aço (incluindo tubos de aço sem costura, revestimentos de petróleo, tubos soldados, etc.) em temperatura ambiente e alta temperatura.

Recursos funcionais

★ A posição de detecção e a rota de detecção de componentes em alta altitude podem ser monitoradas e ajustadas em tempo real no solo usando a câmera dupla integrada frontal e traseira para garantir a controlabilidade da trilha de varredura.

5. Sem polimento de superfície, revestimento anticorrosivo e ferrugem flutuante podem ser penetrados, e sem necessidade de agente de acoplamento.

• ★ A medição de espessura pode penetrar até 4 mm de espessura de corrosão superficial, tinta, corrosão e outros revestimentos, a espessura dos objetos metálicos exibida pelo instrumento não precisa considerar o cálculo da espessura do revestimento.
• ★ Não perpendicularidade (normalidade do transdutor/sonda em relação ao objeto sob teste) de até ±25
• o
• , baixa verticalidade após a colocação da sonda^{Faixa de velocidade do som:}★ Os resultados da medição de espessura podem ser exibidos em forma de valor digital, forma de varredura A, forma de imagem de varredura B baseada em tempo e forma de imagem de varredura B baseada em distância (encoder).
• ★ Usando algoritmo de inteligência de especialista, existem três modos de medição de espessura: modo automático, modo manual de porta única (medição por método de pico único) e modo manual de porta dupla (medição por método pico a pico). Isso reduz significativamente a influência de fatores humanos e simplifica as etapas de operação.
• Banco de dados embutido de velocidade de onda de cisalhamento de materiais básicos, e pode personalizar o valor da velocidade de onda de cisalhamento
• Emite diretamente a lista de registros de inspeção e a lista de valores de espessura para facilitar a análise e o processamento de dados.
• Parâmetros técnicos
• ★ Cabo de controle de detecção: 25m
• ★ O raio mínimo de curvatura na superfície do objeto é medido: o eixo longitudinal ≥ 50 mm e a circunferência ≥ 125 mm

6. Medição de Espessura:

• Precisão 0,04 mm, Faixa 2 ~ 120 mm (Aço)
• ★ Folga de trabalho / lift-off: ≤ 4 mm
• ★ Não perpendicularidade de medição (normal ao transdutor/sonda em relação ao objeto sob teste): ±25o
• Frequência de excitação
• : 3,0 ~ 5,0 MHz, velocidade de medição: 16 ~ 1 vezes/s^{Faixa de velocidade do som:}
• 1000 ~ 9999 m/s, incremento de ajuste: 1 m/sFunção de gate: gate automático, gate manual único, gate manual duplo
• ★Monitoramento de vídeo: câmeras duplas frontal e traseira, pixels dinâmicos e estáticos são 3 milhões / 2304 × 1296
• Sonda magnética de temperatura normal: ímãs permanentes fracos ou menos, a sucção magnética
• ≤ 15N, circular Φ30 × altura 44 mm, peso ≤ 80g★ Tamanho e peso do corpo do dispositivo de rastreamento (aprox.): L380 × W130 × H120 mm, 6 kg
• Temperatura de trabalho:
• -10 ~ +50
• ℃Software de Medição e AnáliseExibição simultânea de resultados de espessura, varredura A, varredura BEmite diretamente um registro de teste, ★ lista de valores de espessura, para facilitar a análise e o processamento de dados

7. ★ Compatível com sistema operacional Win7/10 (32/64 bits)

• Lista de embalagem
• Host de teste/computador superior
• 1 Conjunto

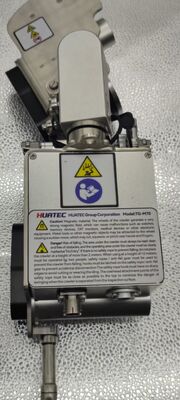

8. Rastreador magnético de duas rodas HUATEC TG-M70 (Módulo de vídeo e medição de espessura incluído) 1 Conjunto

• Fonte de alimentação e caixa de controle1 Peça
• Manípulo de controle
• 1 PeçaBloco de teste padrão (aço carbono circular Φ30 × espessura 10 mm) 1 Peça
• 1 conjunto Bloco de teste padrão (aço carbono circular Φ30 × espessura 10 mm) 1 Peça
• Caixa de transporte à prova de choque 1 PeçaDispositivo de prevenção de queda de corda de segurança
• 1 Peça (opcional)
•
