Sistema DR Detector de placas digitais de alta definição de raios-X de alto desempenho industrial DR
Características:
O detector plano HUATEC HDR-4343 é um detector plano estático fixo de baixo ruído, o painel frontal do detector utilizando tecnologia de material de silício amorfo (a-Si),o detector plano que utiliza a tecnologia de material de silício amorfo, com alta qualidade de imagem, grande amplitude dinâmica, uma ampla gama de aplicações terminais.que o torna adequado para aplicações de alta sensibilidade, bem como para cenários de grande amplitude dinâmicaCom base nas características acima, o detector HUATEC HDR-4343 pode ser amplamente adequado para aplicações médicas, industriais, de animais de estimação e outras.
O próprio material de silício amorfo tem muitas vantagens, em comparação com outras tecnologias de materiais, as vantagens mais proeminentes são:
Largo intervalo de doses dinâmicas
Longa vida útil da radiação
Parâmetros:
| |
HUATEC HDR-4343 |
| Tamanho do pixel |
140 um |
| Matriz de pixels |
3072×3072 |
| Área efetiva |
434 × 434 mm |
| A profundidade da |
16 bits |
| Acelerem. |
Equipamento de ganho múltipla |
| Scintilhação |
O GOS/CSI é facultativo |
| A prova de pó e à prova de água |
IPXO |
| Interface externa |
Com fio: 1 Gbps Ethernet |
| Linha de alta tensão |
| fonte de alimentação |
| Correção de imagem |
Calibração por software, calibração por hardware |
| Resistência à radiação |
≥10000Gy |
| Faixa dinâmica |
≥ 85 dB |
| Resolução espacial |
3.5lp/mm |
| Tempo de aquisição de imagem |
≤ 1s |
| Faixa de energia |
40-350 kV |
| Dimensões globais |
470 × 470 × 30 mm |
| Peso |
9 kg |
Software de processamento e melhoria de imagem digital HUATEC
HUATEC melhoramento de imagem e integração do sistema de armazenamento as características de processamento e filtragem mais práticas são projetadas para sistemas de imagem de raios-X em tempo real,Aumentar a sensibilidade das imagens processadas em uma média de 0Com a ajuda da porta Ethernet de alta velocidade, você pode obter imagens estáticas e dinâmicas ao mesmo tempo, e salvá-las como formato de imagem de 8/16 bits,e queimá-los diretamente em DVD para armazenamento permanente, que é conveniente para arquivar e rever os dados de detecção, e economiza custos de detecção e espaço de arquivo ao mesmo tempo.
Conexão e controlo de placas planas
Conexão de placa de rede de gigabit e estado e falha da conexão rápida
A correção de pixel deslocamento/ganho/mau
A correção de pixel deslocamento / ganho / ruim, pode escolher se sobreposição
De acordo com a proporção
A taxa de enquadramento actual
Processo de software
Exibe o valor em pixel cinza
Visualização e processamento de imagem em tempo real
Imagem em tempo real ROI mapeamento rápido em escala de cinzas, fácil de observar rapidamente a imagem efetiva da região de interesse
Display em tempo real redução de ruído integral: 2/4/8 quadros opcionais
Processamento por algoritmo de exibição em tempo real: negativo/cor/binarização
Apresentação em tempo real da nitidez e melhoria da imagem
Aquisição integral de imagem: 8/16/32/64/128/256 frame stack
Gravação contínua de vídeo: formato de compressão opcional
Compilação sequencial automática de nome e nome de imagem/vídeo
0-65536, ajuste de escala de cinza de 16 bits
Ajuste GAM/contraste/luz/limite
Marca de informação da imagem, um número de conteúdos pode ser preenchido
Processamento de imagem estática
ROI rápido mapeamento em escala de cinza, fácil de observar rapidamente a imagem efetiva da região de interesse
Leia ficheiros BMP/PNG/JPG/TIFF (8bit/16bit)/RAW/HIS/DCM
Processamento de algoritmos de escala de cinzas/negativo/pseudo-cor/binarização/afinação/reforço
Vidro de ampliação, observação de 1-5 vezes de ampliação
Imagem para virar
Ajuste de gama/contraste/luz/limite
Calibração e medição das dimensões, e pode marcar as informações necessárias no quadro

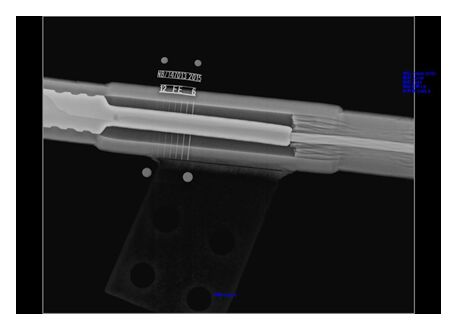

Verificação automática do medidor de qualidade de imagem de filamentos ouveis
O equipamento deve satisfazer os requisitos normalizados da norma NB/T 47013.11-2015 "Ensaios não destrutivos de equipamento sob pressão por imagem digital de raios-X".Pode verificar automaticamente o medidor de qualidade de imagem de duplo filamento e medir o SNR.
Detector de falhas portátil de raios-X de alta frequência
Função principal:
Podem ser expostos continuamente a 35°C em condições de 300 kV /3mA, 250 kV /3mA;
Ampla gama de tensões de entrada, para satisfazer a fonte de alimentação de vários geradores;
Peso leve, forte penetração, desempenho estável;
Mais adequado para utilização em ambientes agressivos e úmidos;
A interface de operação é intuitiva e a operação é simples.
Parâmetros técnicos principais
| Nome do projecto |
XXG-300GF |
XXG-250GF |
| Gerador de raios-X |
peso |
27 kg |
25 kg |
| Tamanho |
Φ295×752 (Φ×L) |
Φ295×704 (Φ×L) |
| Controlador |
peso |
11 kg |
11 kg |
| Tamanho |
410 × 228 × 300 (L × B × H) |
410 × 228 × 300 (L × B × H) |
| Tamanho do foco |
3.0x3.0 |
3.0x3.0 |
| Ângulo de radiação |
40°×40° |
40°×40° |
| Penetração máxima ((Fe) |
70 mm (A3) |
60 mm (A3) |
| kV Faixa de regulação |
120 ∼ 300 kV |
70 ∼ 250 kV |
| mA Intervalo de regulação |
0.5·3 mA (passo 0,1 mA) |
0.5·3 mA (passo 0,1 mA) |
| Potência máxima |
900 W |
900 W |
| Valor da radiação de fuga |
Max. - O quê?5.0 msv/h |
Max. - O quê?5.0 msv/h |
| Temperatura de funcionamento |
-20 ̊C+50 ̊C |
-20 ̊C+50 ̊C |
| Temperatura de armazenamento |
-25 ̊C+70 ̊C |
-25 ̊C+70 ̊C |
| Tensão de alimentação |
85 ∼ 264 VAC |
85 ∼ 264 VAC |
| Frequência de potência |
45 ∼ 65 Hz |
45 ∼ 65 Hz |
