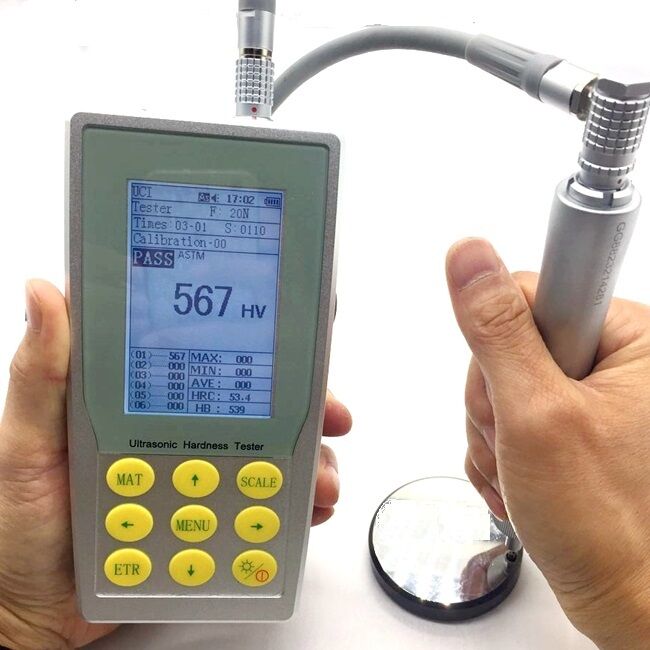

Medidor de Dureza Ultrassônico UCI com Sonda Manual
Aplicação:
O medidor de dureza ultrassônico modelo HUH-5M é amplamente utilizado para medir a dureza de pequenas forjadas, material fundido, inspeção de solda, zona afetada pelo calor, matrizes e moldes de estampagem de íons, formas, prensas, peças de parede fina, rolamentos, flancos de dentes, etc.
Princípio de funcionamento:
método de impedância de contato ultrassônico
Especificações:
| Nome do Produto |
Medidor de Dureza Ultrassônico (UCI) |
| Nome do Modelo |
HUH-5M |
| Força de Carga |
10N/20N/50N/98N |
| Tipo de Indentador |
Indentador de Diamante Vickers de 136° |
| Faixa de Medição |
HB: 85-650; HV 80-1599; HRC 20-70; HRB: 41-100; HRA: 61-85.6
HS: 34.2-97.3; Mpa: 255-2180N/mm
|
| Precisão de Medição |
HV: ±3%HV; HRC: ±1.5HRC; HB: ±3%HB; HLD: ±5HLD; |
| Direção de Medição |
Suporta 360° |
| Armazenamento de Dados |
Para salvar 1000 grupos de dados de medição e 20 grupos de dados de calibração |
| Escalas de Dureza |
HV, HB, HRC, HLD |
| Exibição de Dados |
Força de carga, Tempos de teste, Resultado do teste, Média,
Máximo, Mínimo, Desvio e escala de conversão. |
| Indicação de Dureza |
Display LCD |
| Ambiente de Operação |
Temperatura: -10°C ~ 50°C; Umidade: 30% ~ 80% UR |
| Tensão de Operação |
DC 6V |
| Dimensões do Instrumento |
160x80x31mm |
| Peso Líquido |
Aproximadamente 500g (sem sonda) |
Recursos para sondas manuais acima:
● Última tecnologia de sensor ultrassônico
● Que pode obter valor de dureza preciso sem dispositivos auxiliares
● Suporta operação de medição rápida de 360°
● Excelente design ergonômico e fácil de segurar
● Dimensão e peso convenientes da sonda, fáceis de controlar
● Medição rápida e precisa para borda e posição fixa da amostra a ser testada
● Micro indentação, Não destrutivo para qualquer amostra após o teste
Principais Características:
● Medição de dureza portátil comumente usada como Brinell, Rockwell, Vickers, Leeb, etc.
● Teste de dureza Rockwell e Brinell com força de carga pesada e grande indentação, levando a destruição séria na superfície da amostra.
● Teste de dureza Vickers aplica medição óptica, técnicos profissionais podem operar suavemente, impossível medir a dureza de peças pesadas, máquinas instaladas e peças permanentemente montadas.
● Teste de dureza Leeb aplica método de rebote e indireto para medir a dureza, facilmente leva a grande desvio ao converter para escalas Brinell, Rockwell e Vickers.
● O medidor de dureza ultrassônico modelo HUH-5M aplica o método de impedância de contato ultrassônico para fazer medição comparativa de dureza para peças de teste, com vantagens de alta precisão, eficiência, portabilidade e facilidade de operação.

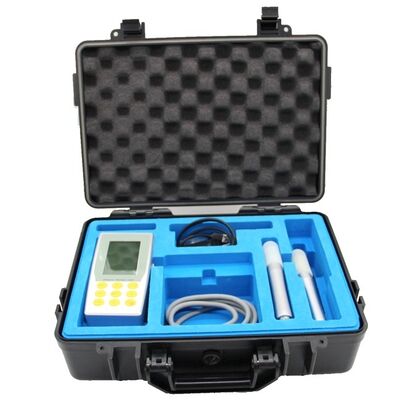

Entrega Padrão:
| Entrega Padrão |
quantidade |
Entrega Padrão |
quantidade |
Entrega Padrão |
quantidade |
Entrega Padrão |
quantidade |
| Unidade principal HUH-5M |
1 |
Cabo da Sonda |
1 |
Caixa Antivibração |
1 |
Manual de Operação em Inglês |
1 |
| Sonda manual de 50N/98N |
1 |
Cabo Com |
1 |
Parafuso |
1 |
Cartão de Garantia |
1 |
| Bloco Rockwell Padrão |
1 |
Cabo USB |
1 |
Certificado de Qualificação |
1 |
Lista de Embalagem |
1 |
Especificações da Sonda Manual:
| Tipo de Sonda |
UCI-1K |
UCI-2K |
UCI-5K |
UCI-10K |
| Força de Teste |
10N |
20N |
50N |
98N |
| Diâmetro |
22mm |
22mm |
22mm |
22mm |
| Comprimento |
154mm |
154mm |
154mm |
154mm |
| Diâmetro da Haste Oscilante |
2.4mm |
2.4mm |
3mm |
3mm |
| Rugosidade da superfície de medição |
Ra<3.2um |
Ra<5um |
Ra<10um |
Ra<15um |
| Peso mínimo do material de teste |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Espessura mínima |
2mm |
2mm |
2mm |
2mm |
Especificações da Sonda Motorizada:
| Tipo de Sonda |
UCI-300 |
UCI-500 |
UCI-800 |
UCI-1000 |
| Força de Teste |
3N |
5N |
8N |
10N |
| Diâmetro |
46mm |
46mm |
46mm |
46mm |
| Comprimento |
197.5mm |
197.5mm |
197.5mm |
197.5mm |
| Diâmetro da Haste Oscilante |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
| Peso mínimo do material de teste |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Espessura mínima |
2mm |
2mm |
2mm |
2mm |
