Localizador de Tubulações Subterrâneas e Detector de Porosidade Detector de Furos de Alta Tensão

Localizador de Tubulações Subterrâneas e Detector de Porosidade Detector de Furos de Alta Tensão

Aplicação

O localizador de tubulações e detector de porosidade HD-150 é fácil de operar. A confiabilidade e a veracidade da detecção foram grandemente aumentadas. Sem escavar o solo, este instrumento pode detectar de forma conveniente e precisa a posição, direções, profundidade e pontos de vazamento. É um dos instrumentos mais avançados da China. É a necessidade para a instalação de tubulações, produtos químicos, etc.

(1) Parâmetros do conjunto transmissor

2. Introdução ao sistema do instrumento

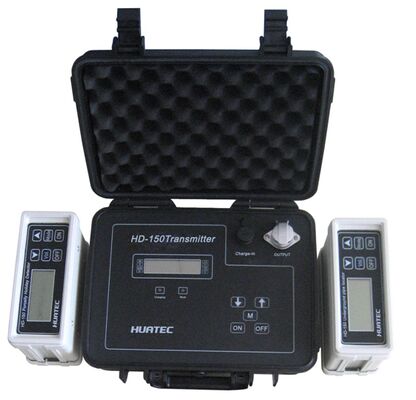

O Instrumento de Inspeção de Status de Antissepsia Externa de Tubulações Embutidas HD-150 inclui principalmente

conjunto transmissor, instrumento detector, instrumento de caça a vazamentos e outros acessórios.

Este instrumento utiliza design de complanação, é à prova de umidade e poeira, também melhora a confiabilidade no uso em campo.

(1) Função do conjunto transmissor: É usado para enviar ondas hertzianas de frequência específica, é

geralmente usado com o conjunto receptor. Pode detectar de forma conveniente e precisa a posição,

direções, profundidade e pontos de vazamento.

(2) Função do instrumento detector: O instrumento detector é usado para detectar a posição da tubulação,

direções e profundidade. Também pode detectar o comprimento da tubulação com o instrumento de cálculo de distância.

Parâmetros técnicos

(1) Parâmetros do conjunto transmissor

Potência de saída

1. Margem de erro de posição:
<5cm
2. Faixa de detecção: < 6m 3. Precisão do cálculo de distância:
<0,1% da distância detectada 4. Potência: bateria recarregável de 9,6V
5. Temperatura de trabalho: -10c- 50c
6. Tamanho: 165*110*68mm
(3) Parâmetros do instrumento de caça a vazamentos

1. Precisão da caça a vazamentos: >0,5mm2
2. Potência: bateria recarregável de 9,6V
3. Temperatura de trabalho: -10c- 50c
4. Tamanho: 165*110*68mm
