HCDX-IISC Detector de falhas de partículas de pó magnético multifuncional comutável AC/DC com sondas A/D/E/O

HCDX-IISC Detector de falhas de partículas de pó magnético multifuncional comutável AC/DC com sondas A/D/E/O

Introdução:

O detector de falhas de pó magnético composto HCDX-IISC adota um interruptor sem contato controlado por silício, com baixo ruído, forte força magnética, longa vida útil e operação simples,adequado para uso em campo e laboratórioO instrumento adota configuração combinada, e os utilizadores podem escolher a sonda livremente de acordo com as suas necessidades.

A série HCDX-IISC tem função de desmagnetizar e de regulação de corrente.

O MCU de 8 bits é adotado como controlador por este detector de falhas de partículas magnéticas (com o circuito controlado por fase),e a regulação contínua da corrente magnetizante pode ser realizada através da coleta precisa do sinal de cruzamento de voltagem zero AC e o sinal de regulação de correnteAlém disso, está equipado com a função de desmagnetizar; a função de desmagnetizar pode ser ligada após a escolha do modo de desmagnetizar e pressionar o botão de gatilho.O programa da MCU pode desfrutar de atualizações gratuitas ao longo da vida, e tipo A, D, E, O sonda pode ser configurado de acordo com os requisitos do utilizador.

Todos os parâmetros opcionais das sondas:

Aplicação:

Utilizados principalmente para detectar rachaduras na superfície e perto da superfície da peça ferromagnética.

Conjunto de caldeiras a pressão, estruturas de aço, forjas, moldes, peças de soldadura, peças usinadas, etc.

A introdução padrão das sondas para o modelo HCDX-IISC:

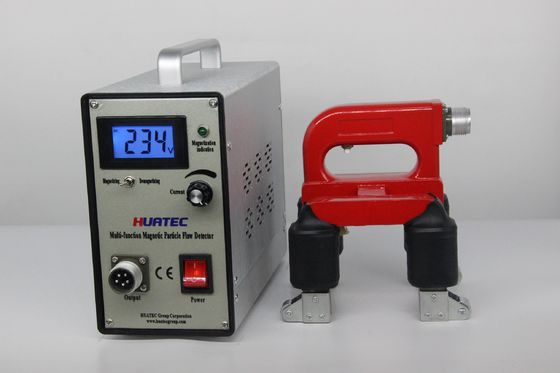

Proba de tipo D (proba de jugo eletromagnético): equipada com juntas móveis, pode magnetizar e detectar a superfície da peça.

Proba de tipo A (proba de ferradura): adequada para todos os tipos de filetes de solda, peças de trabalho grandes nos cantos internos e externos da inspecção de magnetização local, equipada com luzes de trabalho.

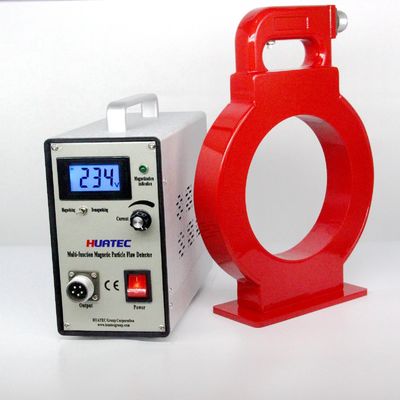

Proba de tipo O (bobina de tipo anel): é adequada para a detecção de rachaduras circunferenciais da peça de trabalho e é muito sensível às rachaduras causadas pela fadiga da peça de trabalho.pode desmagnetizar a peça de trabalho por método de longa distância.

Proba de tipo E (proba de campo magnético rotativo): realizar uma detecção de falhas completa para todos os tipos de soldas retas, de circunferência, de traseira e de superfície plana e curva com grandes formas geométricas.A sonda está equipada com rolosA sonda é equipada com luzes de trabalho para facilitar a observação.

Parâmetros técnicos:

Fornecimento de energia: AC 220V ± 10% 50HZ 5A

Saída: AC 38V 10A

As sondas do tipo A.D.E.O. são opcionais e disponíveis

Velocidade de inspecção: ≥ 6 m/min

Aumento da temperatura da sonda: ≤ 60°C

Batimento de trabalho: recomenda-se trabalhar durante um longo período de funcionamento contínuo: tempo de magnetização ≤ 3 segundos, tempo de intervalo ≥ 5 segundos

Peso: cerca de 6,5 kg (unidade principal)

Dimensões do controlador: 95x45x75mm (L*W*H)

Tamanho da caixa de transporte: 170x140x70mm (L*W*H)

Entrega normal:

HCDX-IISC de acolhimento 1

Sonda de jugo do tipo D 1

Sonda de tipo A     1

Sonda de tipo E     1

Sonda de tipo O     1

A linha de energia.    1

A linha de sonda   1

Modelo padrão 1

Manual de operação  1

Certificado        1

Acessórios opcionais:

Sonda de tipo A

O da sonda

E sonda

D sonda

Peso morto

Exemplar de ensaio

Luz UV
