Introdução:

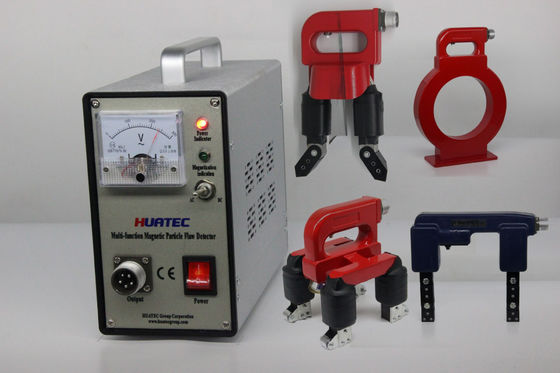

O detector de falhas magnético composto HCDX-ESC adota um interruptor sem contato controlado por silício, com baixo ruído, forte força magnética, longa vida útil e operação simples, adequado para uso em campo e laboratório. O instrumento adota configuração combinada, e os usuários podem escolher a sonda livremente de acordo com suas necessidades. Sondas tipo A, D, E, O podem ser configuradas de acordo com os requisitos do usuário.

Um microcontrolador de 8 bits é adotado como controlador por este detector de falhas de partículas magnéticas (com o circuito controlado por fase), e a regulação contínua da corrente de magnetização pode ser realizada através da coleta precisa do sinal de cruzamento de zero de tensão AC e do sinal de regulação de corrente. Além disso, é equipado com a função de desmagnetização; a função de desmagnetização pode ser ativada após a escolha do modo de desmagnetização e o pressionamento do botão de gatilho. Além disso, o programa do MCU pode desfrutar de atualizações gratuitas vitalícias, e sondas tipo A, D, E, O podem ser configuradas de acordo com os requisitos do usuário.

Regulação de corrente

Desmagnetização AC

Parâmetros de todas as sondas opcionais:

Aplicação:

Principalmente usado para detectar trincas superficiais e próximas à superfície de peças ferromagnéticas.

Vasos de pressão de caldeiras, estruturas de aço, forjamentos, fundidos, peças soldadas, peças usinadas, etc.

Introdução às sondas padrão para o modelo HCDX-ESC:

Sonda tipo E (sonda de campo magnético rotativo): realiza detecção de falhas completa para todos os tipos de soldas retas, soldas de topo, soldas de emenda e superfícies planas e curvas com grandes formas geométricas. A sonda é equipada com roletes, o que facilita a operação e aumenta a velocidade. A sonda é equipada com luzes de trabalho para fácil observação.

Parâmetros técnicos:

Fonte de alimentação: AC 220V ± 10% 50HZ 5A

Saída: AC 38V 10A

Sondas tipo A.D.E.O são opcionais e disponíveis

Velocidade de inspeção: ≥6 m/min

Aumento de temperatura da sonda: ≤60℃

Ciclo de trabalho: recomenda-se trabalhar por um longo período de operação contínua: tempo de magnetização ≤3 segundos, tempo de intervalo ≥5 segundos

Peso: cerca de 6,5Kg (unidade principal)

Entrega padrão:

Host HCDX-ESC  1

Sonda tipo E     1

Cabo de alimentação    1

Cabo da sonda    1

Padrão de referência 1

Manual de operação  1

Certificado        1

Acessórios opcionais:

Sonda tipo A

Sonda O

Sonda D

Peso morto

Padrão de teste

Luz UV
