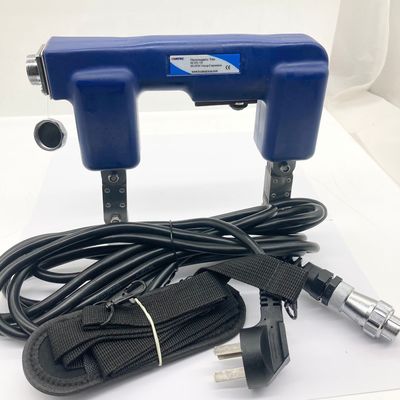

HCDX-Y8-Yoke AC Magnético Ultraleve de Grande Abertura para Teste por Partículas Magnéticas

Yoke Magnético CA Ultra Leve HCDX-Y8 de Grande Abertura para Teste de Partículas Magnéticas

O HCDX-Y8 é o nosso mais recente Yoke CA desenvolvido. É utilizado para detecção de falhas por partículas magnéticas e magnetização local da peça de trabalho. A máquina é compacta e durável, e é um dos de menor peso e maior aberturaYoke CA no mercado. A força de elevação e outros indicadores atendem aos requisitos da GB/T 15822.3-2005/ISO 9934-3:2002, ASME V e outras normas.

1. Estrutura da máquina

2. Método de uso


Conecte o cabo de alimentação ao host e conecte o plugue CA à tomada de 220V.


Coloque os dois polos magnéticos do HCDX-Y8 na superfície do objeto detectado e aplique certa pressão para que os dois polos magnéticos estejam em bom contato com o objeto detectado. Pressione o botão interruptor, ligue, inicie a magnetização, solte, a magnetização termina. Quando o interruptor do yoke estiver ligado, o pó magnético é aplicado à superfície do objeto detectado (pó magnético seco, úmido ou fluorescente pode ser aplicado).


Se a superfície a ser examinada for muito larga, ela deve ser magnetizada em seções, e as partes eficazes entre as seções devem se sobrepor em certa medida.

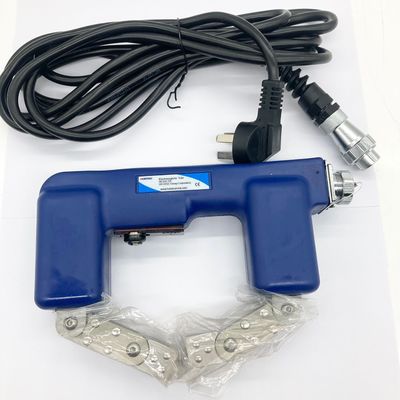

Gire a junta móvel entre os pés magnéticos, e a distância entre os pés magnéticos pode ser ajustada entre 45mm e 225mm.


Ao usar, deve-se alternar 5 segundos ligado e 5 segundos desligado, podendo ser usado continuamente por 4 horas.

3. Parâmetros técnicos

3.1 Yoke

4. Atenção

Verifique se o cabo de alimentação e o plugue estão danificados antes de usar.


Não mantenha contato próximo com outros equipamentos elétricos durante o uso. Campos magnéticos fortes têm efeitos destrutivos em relógios, telefones celulares, etc.


Não segure o yoke em estado de condução por muito tempo (como arrastar a linha  na solda), deve ficar ligado por 5 segundos e desligado por 5 segundos.

No estado CC, desconecte o cabo de conexão entre a bateria e o yoke magnético após o término do trabalho, e a bateria deve ser armazenada em local fresco e seco, estritamente proibido sob o sol, caso contrário, há risco de explosão. Desconecte a fonte de alimentação após o carregamento.


Em tempo chuvoso, não trabalhe ao ar livre, a chuva causará curto-circuito ou vazamento.


A unidade é completamente à prova d'água, exceto na junção de alimentação. Preste atenção ao aplicar suspensão magnética.

Se o dispositivo apresentar ruído ou odor anormal, desligue a energia imediatamente.

Não mova o dispositivo puxando o cabo de alimentação. Isso danificará o cabo de alimentação.

Se o equipamento estiver anormal, não o repare sem autorização, entre em contato com o revendedor ou com nosso centro de serviço pós-venda diretamente.

Verifique se há poeira de ferro no conector do cabo de alimentação. Poeira metálica pode causar curtos-circuitos.


Após o uso, o pó magnético no polo magnético deve ser limpo e aplicado com óleo antiferrugem para evitar que enferruje e grude.

5. Tabela de configuração

Observação: Esta máquina pode ter carregador opcional, bateria, cabo, opcionalmente pode ser convertida em yoke CC. Iluminação LED indutiva opcional e pés magnéticos inclinados.

7. Garantia de qualidade

Obrigado por escolher nosso yoke portátil CA HCDX-Y8, nossa empresa segue rigorosamente o sistema de gestão de qualidade ISO 9001-2008. Cada equipamento é testado e emitido pelo departamento de qualidade da empresa. Este produto atende aos requisitos da GB/T 15822.3-2005/ISO 9934-3-2002, ASME V e outras normas.

O período de garantia deste produto é de 1 ano, sob uso normal, qualquer falha do produto será reparada gratuitamente pela empresa (material e custos de manutenção gratuitos), e manutenção paga preferencial será fornecida em até 3 anos.
