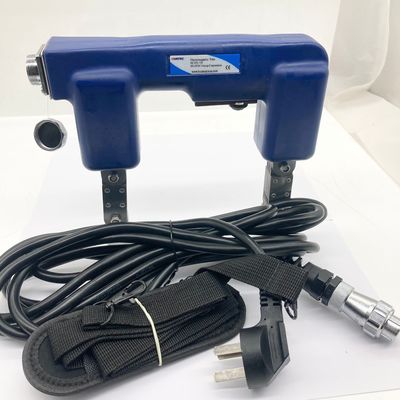

HCDX-Y8 Jugo magnético AC portátil com comprimento de perna ajustável para inspeção NDT em campo

Yoke Magnético Portátil AC HCDX-Y8 com Vão Ajustável para Inspeção NDT de Campo

O HCDX-Y8 é o nosso mais recente Yoke AC desenvolvido. É utilizado para detecção de falhas por partículas magnéticas e magnetização local da peça de trabalho. A máquina é compacta e durável, e é um dos Yokes AC de menor peso e maior vão no mercado. A força de elevação e outros indicadores atendem aos requisitos da GB/T 15822.3-2005/ISO 9934-3:2002, ASME V e outras normas.1.

Estrutura da máquinaItem

Método de usoConecte o cabo de alimentação ao host e conecte o plugue AC à tomada de 220V.


Coloque os dois polos magnéticos do HCDX-Y8 na superfície do objeto detectado e aplique certa pressão para que os dois polos magnéticos estejam em bom contato com o objeto detectado. Pressione o botão, ligue, inicie a magnetização, solte, a magnetização termina. Quando o interruptor do Yoke estiver ligado, o pó magnético é aplicado à superfície do objeto detectado (pó magnético seco, úmido ou fluorescente pode ser aplicado).


Se a superfície a ser examinada for muito larga, ela deve ser magnetizada em seções, e as partes eficazes entre as seções devem se sobrepor em certa medida.

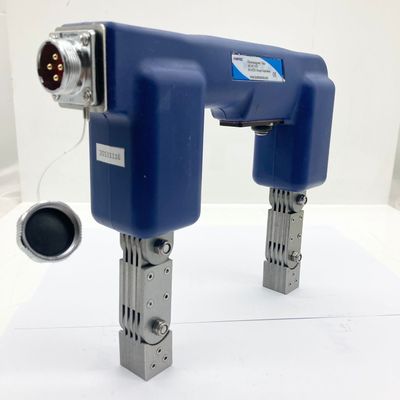

Gire a junta móvel entre os pés magnéticos, e a distância entre os pés magnéticos pode ser ajustada entre 45mm e 225mm.


Ao usar, deve-se alternar 5 segundos ligado e 5 segundos desligado, podendo ser usado continuamente por 4 horas.


3.

Parâmetros técnicos3.1

YokeItem

AtençãoPor favor, verifique se o cabo de alimentação e o plugue estão danificados antes de usar.

Não mantenha contato próximo com outros equipamentos elétricos durante o uso. Campos magnéticos fortes têm efeitos destrutivos em relógios, telefones celulares, etc.


Não segure o Yoke em estado de condução por muito tempo (como arrastar o cabo na solda), deve-se ligar por 5 segundos e desligar por 5 segundos.


No estado DC, desconecte o cabo de conexão entre a bateria e o Yoke magnético após o término do trabalho, e a bateria deve ser armazenada em local fresco e seco, estritamente proibido sob o sol, caso contrário, há risco de explosão. Por favor, desconecte a fonte de alimentação após o carregamento.

Em tempo chuvoso, por favor, não trabalhe ao ar livre, a chuva causará curto-circuito ou vazamento.


A unidade é completamente à prova d'água, exceto na junção de energia. Por favor, preste atenção ao aplicar suspensão magnética.


Se o dispositivo apresentar ruído ou odor anormal, desligue a energia imediatamente.

Não mova o dispositivo puxando o cabo de alimentação. Isso danificará o cabo de alimentação.

Se o equipamento estiver anormal, não o repare sem autorização, entre em contato com o revendedor ou com nosso centro de serviço pós-venda diretamente.

Verifique se há poeira de ferro no conector do cabo de alimentação. Poeira metálica pode causar curtos-circuitos.

Após o uso, o pó magnético no polo magnético deve ser limpo e aplicado com óleo antiferrugem para evitar que enferruje e grude.


5. Tabela de configuração

Item

Esta máquina pode ter carregador opcional, bateria, cabo, opcionalmente pode ser convertida em Yoke DC. Iluminação LED indutiva opcional e pés magnéticos inclinados.7. Garantia de qualidade

Obrigado por escolher nosso Yoke portátil AC HCDX-Y8, nossa empresa segue rigorosamente o sistema de gestão de qualidade ISO 9001-2008. Cada equipamento é testado e emitido pelo departamento de qualidade da empresa. Este produto atende aos requisitos da GB/T 15822.3-2005/ISO 9934-3-2002, ASME V e outras normas.

O período de garantia deste produto é de 1 ano, sob uso normal, qualquer falha do produto será reparada gratuitamente pela empresa (custos de material e manutenção gratuitos), e manutenção paga preferencial será fornecida em até 3 anos.
