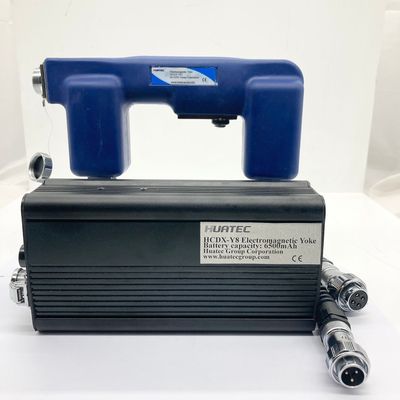

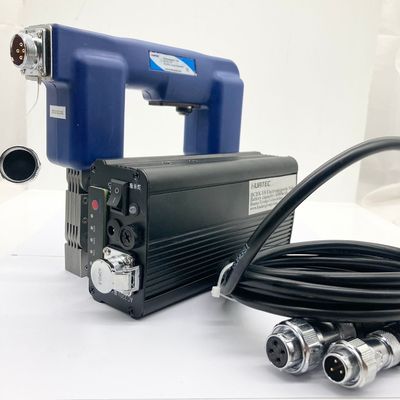

HCDX-Y8T Jugo magnético AC portátil com alimentação por bateria para teste de partículas magnéticas

Yoke Magnético Portátil HCDX-Y8T com Fonte de Alimentação de Bateria Integrada para Teste de Partículas Magnéticas

1. Introdução do produto

O HCDX-Y8T é o mais recente yoke portátil AC desenvolvido por nossa empresa, equipado com fonte de alimentação AC portátil, que pode se livrar da limitação da fonte de alimentação e facilitar a operação em campo. É usado para detecção de falhas por partículas magnéticas e magnetização local da peça de trabalho. A máquina é compacta e durável, e a força de elevação e outros indicadores atendem aos requisitos das normas GB/T 15822.3-2005/ISO 9934-3-2002, ASME V e outras.

A fonte de alimentação portátil AC especial adota tecnologia avançada de saída de fonte de alimentação AC padrão de 220V/50Hz, adota controle inteligente de IC, a forma de onda de saída da máquina é onda senoidal pura e possui funções de proteção muito perfeitas (incluindo proteção contra sobrecarga de saída, proteção contra sobrecorrente de saída, proteção contra curto-circuito de saída, proteção contra alta tensão da bateria, proteção contra baixa tensão da bateria, proteção contra alta temperatura). Fonte de alimentação especial usando lítio importado de alta capacidade e alto desempenho, longa vida útil.

Principais características da máquina

Fonte de alimentação AC portátil, fácil operação em campo.

Leve, compacto e conveniente.

Grande alcance, duas juntas móveis, ajuste flexível.

Pequena corrente de trabalho, baixo calor.

2. Estrutura da máquina

3. Método de uso

Conecte a fonte de alimentação portátil AC dedicada ao yoke

Ligue o interruptor da fonte de alimentação portátil, pressione o interruptor do botão de partida, aguarde alguns segundos após a luz vermelha do indicador do botão, você pode trabalhar. Desligue o interruptor de alimentação após o uso.

Os dois polos magnéticos do HCDX-Y8T são colocados na superfície do objeto detectado, e uma certa pressão é aplicada para que os dois polos magnéticos tenham bom contato com o objeto detectado. Pressione o interruptor do botão, ligue, inicie a magnetização, solte, a magnetização termina. Quando o interruptor do yoke estiver ligado, o pó magnético é aplicado à superfície do objeto detectado (pó magnético seco, úmido, fluorescente pode ser aplicado).

Se a superfície testada for muito larga, ela deve ser magnetizada em segmentos, e as partes eficazes entre os segmentos devem ter uma certa sobreposição.

Gire a junta móvel entre os pés magnéticos, e a distância entre os pés magnéticos pode ser ajustada entre 45mm e 225mm.

Quando usado, deve passar por 5 segundos e parar por 5 segundos, e pode ser usado continuamente por 3 horas.

Carregamento da fonte de alimentação portátil AC: Desligue o interruptor da fonte de alimentação portátil antes de carregar. Quando o buzzer soar, significa que a energia é insuficiente e deve ser carregada a tempo. A fonte de alimentação portátil AC é carregada por 6 a 8 horas a cada vez, quando a luz indicadora no carregador muda de vermelho para verde, significa que a eletricidade está cheia, e a carga completa pode ser usada por 3 horas. Indicador Se a luz vermelha estiver acesa, o dispositivo está com defeito.

4. Parâmetros técnicos

4.1 Yoke

4.2 Fonte de Alimentação Portátil AC

5. Atenção

Verifique se o cabo de alimentação e o plugue estão danificados antes de usar.

Não se aproxime de outros equipamentos elétricos durante o uso. Campos magnéticos fortes são destrutivos para relógios, telefones celulares e assim por diante.

Não arraste o yoke em estado de condução por muito tempo (como arrastar em solda), ele deve ficar ligado por 5 segundos e desligado por 5 segundos.

Em tempo chuvoso, por favor, não trabalhe ao ar livre, a chuva causará curto-circuito ou vazamento.

Se o dispositivo apresentar ruído e odor anormais, desligue a energia imediatamente.

Não mova o dispositivo puxando o cabo de alimentação, pois isso danificará o cabo de alimentação.

Quando a fonte de alimentação portátil AC não for usada por um longo tempo, ela deve ser carregada a tempo para manter a bateria de lítio ativa. Lembre-se de desligar o interruptor da fonte de alimentação portátil antes de carregar.

6. Tabela de configuração
