Detector de Falhas Magnético AC DC Leve HCDX-Y9T para Teste de Estrutura de Aço de Casco de Navio e Vasos de Pressão

HCDX-Y9T Detector de falhas magnéticas AC DC leve para ensaios de pressão de embarcações de estruturas de aço do casco do navio

Visão geral

O HCDX-Y9T é um jugo magnético AC DC de alta resistência e resistente projetado para detectar indicações de superfície e sub-superfície nas aplicações mais resistentes.

Com uma construção selada resistente a produtos químicos, pernas articuladas para contornar qualquer forma de peça e um cabo robusto de 12 pés para uso em campo,O HCDX-Y9T é ideal para inspecção de soldas e outros ensaios remotos.

Os controles em estado sólido permitem ao operador utilizar campos magnéticos AC DC para indicações de superfície para satisfazer todas as necessidades de inspecção.

O detector de falhas de partículas magnéticas de carregamento tem as características de estrutura compacta, layout razoável, pequeno tamanho, peso leve e portabilidade conveniente.O detector de falhas pode ser usado diretamente na fonte de alimentação magnetizada DC (bateria de inversor DC-AC)É adequado para inspecção de solda do casco, detecção de solda de estruturas de aço em alta altitude e operação interna de recipientes de pressão.Este instrumento é adequado para estruturas de aço partes de potência, metalurgia, petroquímica, máquinas e outras indústrias, tais como caldeiras, recipientes sob pressão, tubos sob pressão,Soldadura e estrutura de soldadura de vários tipos de materiais ferromagnéticos de superfície e de partículas magnéticas.

Este instrumento cumpre os requisitos normalizados da norma JB/T7411-2012, ASME BPVC,ASTM E709,ASTM E1444,ASTM E3024."condição técnica do detector de falhas de jugo eletromagnético".

Magnetização AC de bateria recarregável MT-610

Características do produto

Construção selada e durável

Resistente a produtos químicos e à abrasão

Função de CA para inspecção de superfície e sub-superfície

Excebe as especificações de elevação ASTM

É possível utilizar uma fonte de alimentação magnetizada AC (bateria de inversor DC-AC) para fornecer energia AC sem qualquer inserção direta na fonte de alimentação AC.

A fonte de alimentação de magnetização de corrente contínua (bateria de corrente contínua) pode ser usada para realizar a função de magnetização de corrente contínua.

Quando a força de elevação não for suficiente, a energia é automaticamente cortada para garantir a sensibilidade da detecção de falhas.

A função de exibição de potência pode exibir a potência da bateria atual e tem a função de alarme de som e luz.

Construído num chip de microcomputador para estabilizar a tensão de saída e garantir a sensibilidade de detecção.

Magnetizadores ajustáveis

O saco de cintura de trabalho especial pode transportar bateria, suspensão magnética, agente de contraste, sonda de jugo, etc.

Parâmetro técnico

Temperatura de funcionamento: -10 ~ +40 C

Temperatura de armazenamento: -20 ~ 50 C

Humidade relativa: < 80% não condensação

Aumento da temperatura de trabalho: < 18 C

Taxa de carga temporária: > 50%

Sensibilidade: peça de ensaio padrão A1 com ranhura 15/50 claramente exibida.

Potência AC mínima de elevação: > 4,5 kg (44N)

Potência de elevação mínima de corrente contínua: > 18,1 kg (177 N)

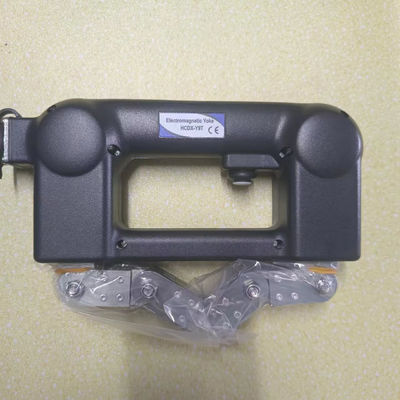

Jugo eletromagnético: HCDX-Y9T

Espaçamento entre eléctrodos: 0- Não.210 mm

Corrente máxima: 2,8A

Peso: 2,6 kg

Função principal: Magnetização de corrente alternada direta

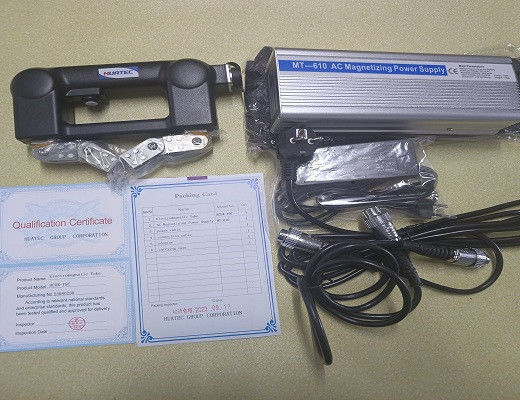

Configuração normal:

Detetor de falhas de pó magnéticoHCDX-Y9T 1pc

Linha de alimentação 1

Pacote de baterias de inversor DC-AC recarregável MT610 (fornecimento de energia de magnetização AC) 1

Mochila de alimentação AC 1

Adaptador de alimentação 1

Linha de ligação de saída AC 1

Caixa de instrumentos 1
