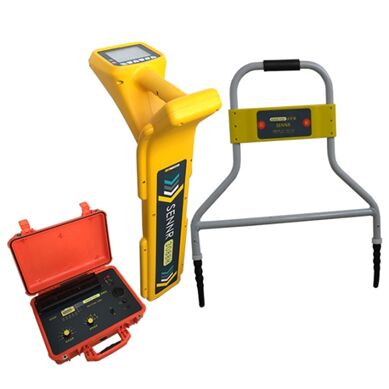

HD-170PCM Equipamento de detecção de corrosão multifunção para oleodutos e gasodutos
Resumo:
O detector de estado do revestimento anticorrosivo integrado de tubulações HUATEC pode inspecionar tubulações enterradas sem escavação,avaliar quantitativamente os danos do revestimento anticorrosivo externo de tubulações enterradasEsta tecnologia de detecção pode ser utilizada não só como meio de inspecção e aceitação de tubulações recém-construídas,Mas também para a monitorização regular dos gasodutos em funcionamento. Inspecting the condition of the protective layer of buried pipelines and carrying out targeted replacement and repair can extend the service life of the pipelines and save a large amount of maintenance and renovation fundsÉ amplamente aplicável à avaliação da qualidade dos revestimentos anti-corrosivo externos para tubulações anti-corrosivo de petróleo, gás natural, gás urbano e água da torneira, etc.
Parâmetros técnicos:
|
Receptor:
|
*Modos de posicionamento: modo vale, modo pico, modo pico largo, modo de seta de pico
Métodos de medição da profundidade: profundidade de leitura direta, profundidade do método 80%.
medição, medição de profundidade pelo método 50%
* Frequência de operação: 128Hz, 512Hz, 1kHz
*Precisão de posicionamento: ±2,5% da profundidade (sem interferência de tubulações adjacentes)
*Precisão da corrente: ±2,5% da corrente real (sem interferência de fontes adjacentes)
gasodutos)
*Precisão de profundidade: ±2,5% da profundidade (sem interferência de tubulações adjacentes)
* Faixa de medição: 0-20 metros
* Mapeamento de corrente: pode medir com precisão a magnitude de várias correntes de sinal
e a direção de danificação do revestimento anticorrosivo
* Sensibilidade: 10 mA a uma profundidade de 1 metro
* Registo de dados: localização do gasoduto, profundidade de enterro, magnitude da corrente no tubo,
Distância entre os pontos de medição
*Download de dados: Os dados registados podem ser baixados para o computador
*Célula de bateria: bateria de lítio, capaz de funcionar continuamente durante 24 horas
*Material da carcaça: plástico de engenharia ABS
* Dimensões totais: 62x30x15cm
*Peso: 2,5 kg
|
|
Transmissor:
|
* Seleção de frequência: 128Hz+8Hz+4Hz, 512Hz+8Hz+4Hz, 1kHz+8Hz+4Hz, 128Hz, 512Hz, 1kHz
*Corrente de saída: 100mA, 300mA, 600mA, 1A, 1.5A, 2A, 2.5A, 3A
*Tensão de saída: máximo 120V
*Poder de saída: máximo 150 W
*Distância de lançamento: Máximo 30Km
*Fornecimento de energia AC: 220V/50Hz AC
* Entrada de corrente contínua: bateria de lítio de 24 V e 20 AH
*Temperatura de funcionamento: -20°Cpara +50°C
*Material da carcaça: plástico de engenharia ABS
* Dimensões totais: 38x28x18cm
*Peso: 8,8 kg
|
|
Detector (quadro A):
|
* Frequência de recepção: LF baixa frequência
* Controle de ganho: ganho automático, faixa: 0-140 dB
*Precisão de posicionamento: ≤ 5 cm
* Localização do dano: Localizar a posição e a direção do ponto de dano do revestimento anticorrosivo com uma precisão de 2 centímetros
*Fonte de alimentação: bateria de lítio de 7,4 V
*Horas de trabalho: ≥ 24 horas
*Peso: 2,5 kg
|
Características:
*Filtro digital DSP de banda ultra estreita 0.2HZ
* O receptor de alta sensibilidade aumenta significativamente a profundidade e a distância de detecção.
* Detector ACVG (A-frame) independente, sem necessidade de ligação ao receptor, elevada fiabilidade;
* O quadro em forma de A tem as funções de exibição da tensão da bateria, medição do valor em dB do tamanho do ponto de lesão da camada anticorrosiva,e indicação da direção do ponto de deterioração da camada anticorrosiva.
* Função de posicionamento GPS, mapeamento automático das rotas dos gasodutos;
* As setas esquerda e direita indicam a posição do gasoduto, permitindo uma localização rápida do gasoduto.
*O software de análise de dados pode exportar os dados de registo originais e gerar automaticamente relatórios de detecção.
*O software de análise de dados pode calcular o valor Y da taxa de atenuação da corrente, o valor P da densidade dos pontos de danos do revestimento anticorrosivo,e o valor Rg da resistência de isolamento do revestimento anticorrosivo.
*Os resultados das exportações do software de análise de dados estão em conformidade com a norma nacional (GB/T 19285-2014).
*O software de análise de dados possui um certificado de registo de direitos de autor do software.
Princípio de funcionamento
O HD-170PCM consiste em três partes: o transmissor, o receptor e o detector (A-frame).e o receptor portátil é usado para rastrear as rotas dos gasodutosA intensidade da corrente na tubulação diminui com o aumento da distância.Material de tubulação e ambiente do solo permanecem inalterados, quanto melhor o isolamento da camada anticorrosiva do solo, menor a perda de corrente e menor a atenuação.descascar, e o desempenho de isolamento é pior, a perda de corrente será mais grave e a atenuação será maior.
Quando o sinal de ultra baixa frequência (CP) próximo do sinal de CC é carregado no gasoduto,o gradiente de tensão formado pelo ponto danificado da camada anticorrosiva do gasoduto e o solo estabelece, em conformidade, uma distribuição do campo elétrico no solo acima do gasodutoQuanto mais perto do ponto de danos, maior o gradiente de tensão e maior a densidade de corrente no solo acima da tubulação.quanto maior a densidade de corrente perto deleO instrumento de sonda detecta a posição do gasoduto, mantendo o detector na posição do gasoduto. The voltage gradient detector measures the potential gradient value (dB) above the pipeline and the current direction (CP) in the soil to determine the severity of pipeline damage and the precise location of the anti-corrosion layer damage point.
Software de avaliação:
1. Visão geral do software
In order to cooperate with the post-processing and analysis of the on-site detection data of the current market underground pipeline external anti-corrosion layer detection instruments (including the geographical location information of the target pipeline, a informação sobre a profundidade enterrada, a informação sobre a corrente no tubo, o tamanho do ponto de deterioração da camada anticorrosiva, etc.),Em conformidade com a norma nacional (GB/T 19285-2014) e com as normas industriais pertinentes, Fornecer o relatório de avaliação do revestimento anticorrosivo da secção de tubulação testada (relatório gráfico, relatório de texto), and offer users the classification evaluation results of the current attenuation of the external anti-corrosion coating and the density value of the damage points of the external anti-corrosion coating to determine the subsequent treatment measures: Monitorização da camada anticorrosiva, reparação local da camada anticorrosiva, revisão geral da camada anticorrosiva, etc., e podem ser impressos sob a forma de relatórios,fornecer uma base de referência fiável para os proprietários de oleodutos e facilitar o arquivamento.
2Funções de software

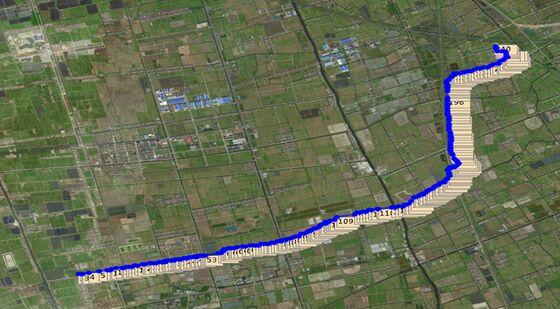

Com base nos dados de medição no local da tubulação enterrada pelo receptor (como corrente, profundidade de enterramento, longitude e latitude, distância, tamanho do ponto de lesão, etc.),são geradas curvas e relatórios relevantesO software tem as seguintes funções:
1Pode ser ligado ao receptor do medidor de tubulação, e os dados atuais, profundidade de enterro de tubulação, longitude e latitude,A distância e outros dados salvos durante o processo de medição podem ser importados para o software (ou os dados relevantes recolhidos no local podem ser introduzidos manualmente)Enquanto isso, no estado ligado, os dados salvos no instrumento podem ser apagados.
2Após a importação dos dados, o software pode calcular o valor Y da taxa de atenuação corrente, o valor P da densidade dos pontos de danos da camada anticorrosiva,e o valor da resistência de isolamento Rg da camada anticorrosiva com base nos dados importados.
3Os dados importados e os dados após cálculos relevantes podem ser editados.
4Os dados podem ser navegados e os dados salvos podem ser exibidos na forma de tabelas estatísticas.O relatório formado deve ser salvo em formato de documento Word ou PDF.
