Câmera de Imagem Acústica Portátil HFD-V100 Detector de Vazamento Ultrassônico para Vazamento de Gás e Descarga Parcial

Câmera de Imagem Acústica Portátil HFD-V100 Detector de Vazamento Ultrassônico para Vazamento de Gás e Descarga Parcial

Podemos observar em nosso dia a dia que os humanos usam seus olhos para coletar informações de forma mais rápida e intuitiva do que qualquer outro órgão. É por isso que em muitas indústrias, o monitoramento "visual" de processos complexos é necessário.

Ao mesmo tempo, muitas tecnologias foram inventadas que expandiram áreas da visão humana que eram geralmente invisíveis ao olho. Ressonância magnética nuclear (RM), máquinas de raio-X e câmeras de imagem térmica infravermelha são alguns exemplos de tecnologias que permitem aos humanos "ver" matéria invisível. No entanto, atualmente existem apenas algumas maneiras básicas de medir ruído, como medidores de ruído. Que vantagem teríamos se o ruído também pudesse ser visto? Como seria tudo ao nosso redor "olhado" através de um sistema de imagem acústica?

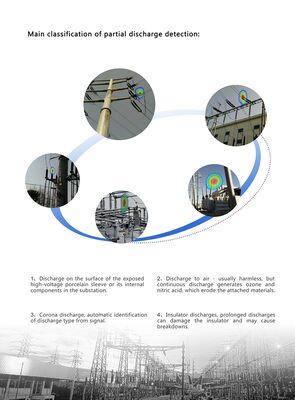

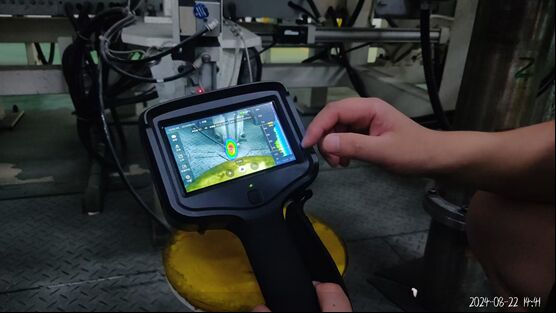

O HFD-V100 foi desenvolvido para visualizar as aplicações da renomada marca acústica KM, como vazamento de gás comprimido, detecção de descarga parcial em máquinas elétricas, teste de estanqueidade de espaço, etc., usando tecnologia de visualização acústica. O uso de quase uma centena de microfones digitais de alta precisão melhora a sensibilidade de medição e pode medir sinais na banda de frequência ultrassônica de até 96kHz. Além disso, um excelente desempenho pode ser alcançado na detecção de ruído de alta frequência, incluindo ruído BSR (Buzz, Squeak, Rattle). O sistema de imagem acústica HFD-V100 é um novo tipo de sistema de identificação, posicionamento e análise de teste de fonte de ruído. Ele usa um microfone digital de alta sensibilidade para visualizar o som coletado na tela na forma de um mapa de contorno de cores. Mede efetivamente a distribuição do campo sonoro, a imagem sonora e a imagem de vídeo de luz visível são perfeitamente sobrepostas, formando um efeito de detecção semelhante ao de uma câmera térmica na temperatura de um objeto. Ele pode identificar e localizar rapidamente fontes de som estáveis, transientes e em movimento, ajudar as pessoas a entender intuitivamente as ondas sonoras, os campos sonoros e as fontes sonoras, entender as localizações e as causas do ruído gerado por máquinas e equipamentos, e então encontrar maneiras de gerenciar e controlar o ruído.

Especificações Técnicas

Monitoramento da máquina: Após obter o banco de dados de características de vários estados da máquina

construindo um banco de dados, o estado da máquina pode ser monitorado em tempo real.

Avaliação de ruído: usado para avaliar a qualidade do ruído de usinas de energia, transformadores, locomotivas, etc., para relatar a magnitude do ruído do equipamento, faixa de frequência, etc. em pontos fixos e quantitativamente.

É usado para detectar e analisar a distribuição do som no salão, e relatar se o som no salão é uniforme e se existem áreas de sombra acústica na forma de um gráfico de distribuição; Captação direcional em ponto fixo da voz de uma pessoa específica pode eliminar a interferência de sons circundantes e obter fala clara do apresentador. O apresentador não precisa mais carregar um microfone. É usado para medir e avaliar o ruído em um ambiente de pequena escala. Ele relata a intensidade do ruído na área de vida na forma de um mapa de distribuição, especialmente ao longo da rua, e mede especificamente a intensidade de cada fonte de ruído (fábrica de processamento, campo experimental, etc.) perto da área de vida.
