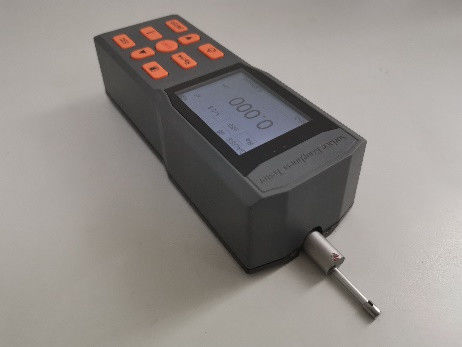

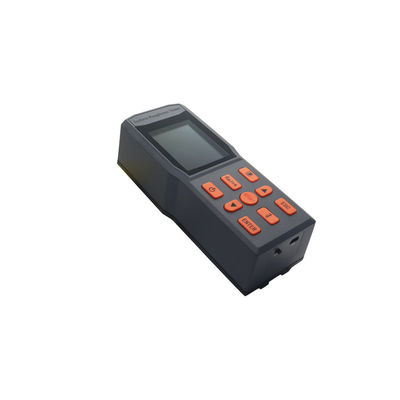

SRT-6450 Rugosímetro de Alta Precisão para Inspeção de Grandes Peças no Local
1. Visão Geral do Produto
Este instrumento de medição de rugosidade de superfície é um dispositivo portátil adequado para ambientes de produção e necessidades de medição móvel. Ele pode medir a rugosidade da superfície de várias peças usinadas, calcular os parâmetros correspondentes com base nas condições de medição selecionadas e exibir todos os parâmetros de medição e gráficos de contorno no display. Este instrumento pode medir os principais parâmetros dos mais recentes padrões internacionais e adere total e rigorosamente aos padrões internacionais. Os parâmetros de medição estão em conformidade com o padrão nacional GB/T3505 "Especificações Técnicas Geométricas de Produtos - Terminologia, Definições e Parâmetros de Estrutura de Superfície do Método de Contorno de Estrutura de Superfície" e são compatíveis com os padrões dos Estados Unidos, Alemanha, Japão, Reino Unido e outros países. É aplicável a várias peças usinadas, indústrias de fabricação de processamento mecânico, inspeção, inspeção de mercadorias e outros departamentos, especialmente adequado para inspeção no local de grandes peças de trabalho e linhas de produção, bem como verificação externa por departamentos de inspeção, metrologia, inspeção de mercadorias e outros departamentos, sem causar danos às peças de trabalho.
Faixa de peças de trabalho mensuráveis: plano, superfície circular externa, superfície cônica, furo interno, ranhura, superfície curva, etc. (Superfícies especiais precisam ser medidas com sensores adequados).
2. Parâmetros técnicos
| Nome |
Conteúdo |
| Faixa de medição |
Eixo Z (vertical) |
200μm; |
| Eixo X (horizontal) |
17,5 mm (0,71 polegadas); |
| Resolução |
Eixo Z (vertical) |
0,002μm±20μm; |
| 0,004μm±40μm; |
| 0,008μm±80μm; |
| Item |
Parâmetros |
Ra Rz Rq Rt;
Rp Rv R3z R3y Rz(JIS);
Rs Rsk Rku Rsm Rmr;
|
| Padrão |
Padrão Internacional ISO4287 Padrão Americano ANSI B46.1
Padrão Alemão DIN4768 Padrão Japonês JIS B601
|
| Gráfico |
Curva de suporte, rugosidade, forma de onda filtrada |
| Filtro |
RC, PC-RC, Gauss, D-P; |
| Comprimento de amostragem (lr) |
0,25, 0,8, 2,5; |
| Comprimento de avaliação (ln) |
Ln=lr×n n=1~5; |
| Sensor |
Princípio de medição |
Indutor diferencial de deslocamento |
| Ponta de prova |
Diamante natural, ângulo de cone de 90°, ponta de meio jin 5μm; |
| Força de medição |
< 4mN; |
| Cabeçote guia |
Liga dura, raio de direção de deslizamento 40mm; |
| Velocidade de deslizamento |
lr=0,25, Vt=0,135mm/S; |
| lr=0,8, Vt=0,5mm/S; |
| lr=2,5, Vt=1mm/S; |
| Retorno, Vt=1mm/S; |
| Precisão de indicação |
0,001μm; |
| Erro de indicação |
±(5nm+0,1A) A: O valor padrão do parâmetro Ra do template multilinha |
| Variabilidade de indicação |
Não mais que 3%; |
| Contorno residual |
Não maior que 0,01μm; |
| Fonte de alimentação |
Bateria de lítio embutida, carregada com carregador DC5V, 2000mA; |
| Dimensões externas |
156mm×61mm×45mm; |
| Peso |
Aproximadamente 450g |
| Ambiente de trabalho |
Temperatura: -20℃ a 40℃ Umidade: < 90% RH |
| Ambiente de armazenamento e transporte |
Temperatura: -40℃ a 60℃ Umidade: < 90% RH |
| Acessórios opcionais |
Sensor de superfície curva, sensor de furo pequeno, sensor de ranhura profunda, haste de extensão, haste adaptadora, plataforma de medição de 200mm, plataforma de medição de mármore de 300mm |
3. Recursos Funcionais
*Possui um design mecânico e elétrico integrado, é compacto, leve e fácil de usar.
*O chip ARM+DSP é adotado para controle e processamento de dados, apresentando alta velocidade e baixo consumo de energia.
*Multi-parâmetros Ra, Rz, Rq, Rt, Rp, Rv, R3z, R3y, Rz(JIS), Rs, Rsk, Rsm, Rku.
*Uma ampla faixa de medição de 200μm.
*Tela colorida de 320*240, display digital/gráfico; Destaque sem ângulo de visão;
*O display é rico em informações, intuitivo e pode mostrar todos os parâmetros e gráficos.
*Compatível com múltiplos padrões nacionais como GB, ISO, DIN, ANSI e JIS;
*É equipado com uma bateria recarregável de íon de lítio embutida e circuito de controle de carregamento, apresentando alta capacidade e sem efeito memória.
*Há um ícone indicando a energia restante da bateria para alertar os usuários a carregar a tempo.
*Pode exibir instruções do processo de carregamento, permitindo que o operador saiba o nível de carregamento a qualquer momento.
*O tempo de trabalho contínuo é superior a 8 horas;
*Armazenamento de dados de super capacidade, capaz de armazenar 100 conjuntos de dados brutos;
*Gravação e armazenamento de dados medidos;
*Circuito confiável anti-travamento do motor e design de software;
*Exibe informações de medição, informações de prompt de menu e várias informações de prompt e explicativas, como ligar/desligar.
*Design ergonômico da carcaça, robusto, compacto, portátil e altamente confiável;
*Pode ser conectado a um computador para transmissão de dados em tempo real e dados históricos.
*Os blocos de calibração utilizam substratos de vidro óptico, que apresentam alta precisão, não são facilmente arranhados e têm longa vida útil;
*Acessórios opcionais incluem sensores de superfície curva, sensores de furo pequeno, sensores de ranhura profunda, plataformas de medição, capas de sensor, hastes de extensão, etc.
