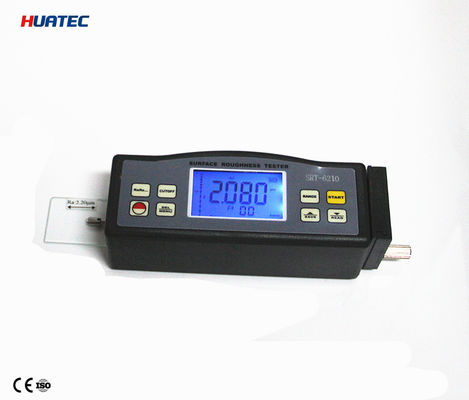

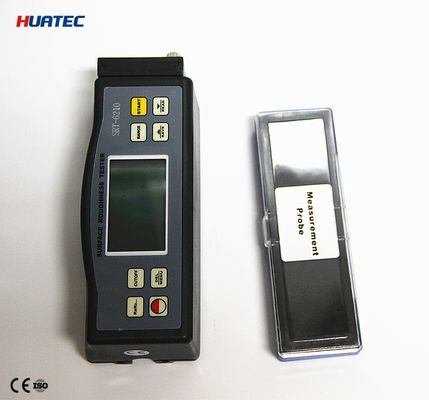

SRT-6210 Tester de rugosidade de superfície portátil Sensor de indutividade de alta precisão Ra Rz Rq Rt
Características:
Este instrumento é compatível com quatro normas de local para medir a rugosidade da superfície de várias peças processadas pela máquina, calcular o correspondente e exibir claramente todos os parâmetros de medição.Quando se mede a rugosidade de uma superfície, o sensor é colocado na superfície e, em seguida, desliza uniformemente ao longo da superfície, conduzindo o mecanismo pela sonda afiada incorporada.Esta rugosidade causa deslocamento da sonda que resulta na mudança da quantidade indutiva de bobinas de indução, de modo a gerar sinal analógico, que é proporcional à rugosidade da superfície no extremo de saída do retificador sensível à fase.
O DSP exclusivo processa e calcula e em seguida produz os resultados das medições em LCD.
* Medição de parâmetros múltiplos: Ra, Rz, Rq, Rt
* Sensor de indutividade altamente sofisticado
* Quatro métodos de filtragem de ondas: RC, PC-RC, GAUSS e DP
* Bateria recarregável de iões de lítio e circuito de controlo de alta capacidade
* Pequeno, leve e fácil de usar
* Pode comunicar com o computador PC para estatísticas, impressão e análise através do cabo opcional e do software para interface RS232C.
* Desligamento manual ou automático. O testador pode ser desligado apertando a tecla Power a qualquer momento.O testador desligar-se-á cerca de 5 minutos após a última operação da chave.
* O testador pode memorizar 7 grupos de resultados de medição e condições de medição para utilização posterior ou para descarregamento no PC.
*Conversão métrica/imperial
Especificações:
| Exibição |
4 dígitos, LCD de 10 mm, com luz de fundo azul
|
| Parâmetros |
Ra, Rz, Rq, Rt |
| Faixa de medição |
Ra, Rq: 0,005-16,00um/0,020-629,9 polegadas
Rz,Rt: 0,020-160,0um/0,078-6299uinches
|
| Precisão |
Não mais de 10% |
| Fluxo do valor de exibição |
Não mais de 6% |
| Sensor |
Princípio de ensaio: tipo de indutividade
Radius do pin da sonda: 5 μm
Material do pin da sonda: Diamante
Dinamo-medida da sonda: 4mN ((0,4gf)
Ângulo da sonda: 90o
Radius vertical da cabeça de orientação: 48 mm
|
| Duração máxima de condução |
17.5 mm/0.7 polegadas |
| Comprimento de corte (l) |
0.25mm/ 0,8 mm / 2,5 mm opcional |
| Duração da avaliação |
1-5L |
| Velocidade de condução |
comprimento de amostragem = 0,25 mm Vt = 0,135 mm/s
comprimento de amostragem = 0,8 mm Vt = 0,5 mm/s
comprimento de amostragem = 2,5 mm Vt=1 mm/s
Retorno Vt=1 mm/s
|
|
Filtro digital de perfil
|
Perfil filtrado:
Perfil filtrado: PC-RC
Perfil filtrado: Gauss
Perfil não filtrado: D-P |
| Resolução |
0.001u m se estiver a ler- Não.10 um
0.01 um se 10 um ≤ leitura- Não.100 um
0.1 um se a leitura for ≥ 100 um |
| Duração da avaliação |
(-1~5) limite opcional |
| Bateria de iões de lítio |
Recarregável |
| Condições de funcionamento |
Temperatura: 0 a 50 °C°C,Humidade < 80%
|
| Tamanho e peso |
140x57x48 mm (5,5x2,2x1,9 polegadas), cerca de 420 g
|
Entrega padrão:
Unidade principal 1
Carregando a mala 1
Sensor padrão 1
Tabela de amostragem padrão 1
Adaptador de alimentação 1
Manual de operação 1
Parafusador 1
Perna 1 ajustável
Protector do sensor 1
Acessórios opcionais:
Cabo e software para RS-232
Rodas de extensão
Apoio à medição
Recuperação especial para ranhuras, furos e buracos
