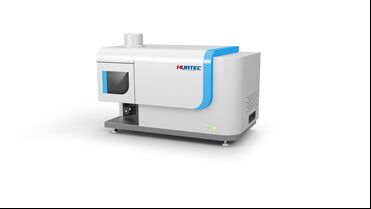

ICP-H7001 Espectrômetro de Emissão Óptica de Canal Único ICP 70 Análise de Elementos Alta Sensibilidade

ICP-H7001 Espectrômetro de Emissão Óptica ICP de Canal Único Análise de 70 Elementos Alta Sensibilidade

1. Descrição do instrumento e requisitos ambientais

1.1 Descrição do Instrumento

O HUATEC ICP-H7001 é um espectrômetro de emissão por plasma indutivamente acoplado de varredura de canal único com um tubo fotomultiplicador de alta sensibilidade como detector. Ele testa múltiplos elementos e pode medir até 70 tipos de elementos. Possui um gerador de RF de alta frequência de estado sólido, sintonia automática e software com interfaces de operação em chinês e inglês; Configure um sistema dedicado de água de resfriamento circulante, duto de gás argônio, tubo de água de resfriamento e um sistema de amostragem de alta sensibilidade (atomizador de alta eficiência importado com câmara de atomização de tubo duplo).

1.2 Requisitos ambientais

1.2.1. Não instale o instrumento diretamente perto de janelas ou portas para evitar convecção, poeira, gases corrosivos e vibração.

1.2.2. Por favor, mantenha-se afastado de forte interferência eletromagnética.

1.2.3. Temperatura ambiente: 20-25 ℃.

1.2.4. Umidade de trabalho: ≤ 70%.

1.2.5. O instrumento deve ser colocado em uma bancada de trabalho estável sem vibração, e deve haver um sistema de exaustão acima do instrumento. Não deve haver luz forte ou forte interferência eletromagnética perto do instrumento, e não deve haver gases corrosivos fortes no ambiente.

2. Principais parâmetros técnicos

2.1 Sistema de observação de plasma vertical de bancada.

2.2 As chamas de plasma podem ser ajustadas em duas dimensões (frente e trás, para cima e para baixo, esquerda e direita) através de controle de computador.

2.3 O limite de detecção atende aos requisitos de nível A da norma nacional.

2.4 Flexibilidade espectral: Pode realizar análise semiquantitativa e quantitativa nas linhas espectrais dos elementos analíticos.

2.5 Configurar detectores PMT específicos

3. Sistema de injeção

3.1 Tubo de tocha: Tubo retangular de quartzo integrado (tecnologia patenteada)

3.2 Nebulizador: Atomizador concêntrico de alta precisão e eficiência 2ml/min

3.3 Câmara de atomização: câmara de atomização de tubo duplo estendida com tecnologia patenteada

3.4 Consumo total de argônio: menos de 14 L/min

3.5 A bomba peristáltica é um projeto totalmente automático de cinco canais e 15 rolos, e a velocidade da bomba peristáltica é continuamente ajustável.

3.6 O sistema de injeção dividido reduz a influência da alta temperatura na atomização no tubo retangular, e também pode observar diretamente o progresso da amostra, facilitando a eliminação em tempo real de situações anormais.

Se o instrumento travar quando a fonte de gás se esgotar, isso não só causará danos significativos à fonte de alimentação, mas também levará à queima do tubo da tocha. A estabilidade da fonte de gás é determinada pelo monitoramento em tempo real do valor de feedback de tensão na extremidade de entrada do instrumento. Uma vez que o valor cai, a fonte de alimentação é imediatamente desligada, e o gás restante dentro do instrumento pode continuar a resfriar.

3.8 Monitoramento de Vídeo da Chama: O instrumento está equipado com um sistema de detecção de chama de alta sensibilidade e uma câmera de monitoramento de vídeo visual, que pode observar o status da chama da câmara de combustão em tempo real e desligar automaticamente a fonte de alimentação de RF quando o motor é desligado para proteger os componentes importantes do instrumento.

4. Gerador de RF e plasma

4.1 Tipo: Gerador de RF de alta frequência de estado sólido, resfriamento rápido a água (tecnologia patenteada), sintonia automática.

4.2 Frequência: 27,12MHz.

4.3 Potência: 500W~1600W, continuamente ajustável, com precisão de ajuste de 1W, estabilidade de potência:<0,1%.

4.4 A ignição do plasma é totalmente controle automático, e todos os parâmetros operacionais, como taxa de fluxo de gás transportador, não precisam ser ajustados manualmente, exceto pela fonte de alimentação principal do ICP-OES.

4.5 Características da fonte de alimentação: Equipado com proteção contra inversão de potência para a fonte de alimentação de RF (tecnologia patenteada)

4.6 Substituição de ferramentas: Substitua rapidamente o sistema de injeção usando ferramentas de tubo retangular patenteadas e plataforma de instalação de tubo retangular.

5. Sistema óptico

5.1 Estabilidade óptica: Projetado na mesma plataforma do sistema de injeção, todo o sistema óptico possui medidas sísmicas, e vibrações gerais do solo não afetam seu desempenho analítico.

5.2 Tipo de sistema: Tipo Chenitina (tipo C-T), com distância focal de 1000mm.

5.3 O sistema óptico deve ser mantido a temperatura constante, com estabilidade de temperatura de ± 0,1 ℃.

A distância mínima de passo do motor de varredura é de 0,0004nm.

6. Software de controle:

6.1 O software é fácil de operar e intuitivo, com funções de análise qualitativa, semiquantitativa e quantitativa, bem como funções de otimização de diagnóstico do instrumento. O software está disponível em versões em chinês e inglês, e pode ser alternado de acordo com as necessidades. O formato de saída do relatório é PDF, Excel, arquivo eletrônico ou impressão direta, e pode ser um modelo em inglês. O software de controle pode ser executado na versão em inglês do Windows.

6.2 Ao otimizar algoritmos de software, métodos de dedução de matriz em tempo real podem ser alcançados, permitindo zoom em tempo real para dentro e para fora de coordenadas bidimensionais para espectros com interferência, facilitando o processamento de espectros. O cálculo automático de resultados com um clique elimina o incômodo do processamento de dados secundário para os clientes.

6.3 A função de rastreamento de auditoria de configuração de software pode ser definida para configurações de vários usuários e várias permissões. Os usuários podem ativá-la de acordo com suas necessidades e, ao mesmo tempo, os dados medidos podem ser salvos no servidor para backup.

6.4 A correção de comprimento de onda em tempo real será realizada automaticamente para cada medição de linha espectral para garantir a posição precisa do pico.

O software 6.5 possui uma função de rastreamento e pode exibir os resultados de cálculo da amostra atual em tempo real durante o rastreamento.

6.6 Função de proteção de segurança totalmente automática, comunicação e controle do instrumento usando placas de controle, posição de observação controlada e otimizada por software, com a função de controlar a velocidade da bomba peristáltica.

6.7 Software de diagnóstico de instrumentos e comunicação de rede, funções de reprocessamento de dados.

6.8 O software possui função de gerenciamento de arquivo de dados, suporta backup, recuperação, exclusão de dados e suporta
