Máquina de inspeção por partículas magnéticas úmidas horizontal
A máquina MPI tipo bancada úmida é um equipamento central utilizado em ensaios não destrutivos (END) industriais para detecção em lote de defeitos superficiais e subsuperficiais em materiais ferromagnéticos. Possui alta eficiência de detecção, resultados intuitivos e é adequada para cenários de controle de qualidade em múltiplas indústrias.
Propósito principal
Detectar defeitos superficiais e subsuperficiais de materiais ferromagnéticos (aço, ferro, níquel, ligas de cobalto), como trincas, dobras, inclusões, poros, falta de penetração, etc.
Utilizado para inspeção de qualidade em fábrica, manutenção em serviço e verificação de reparo de matérias-primas, forjados, fundidos, peças usinadas e peças soldadas.

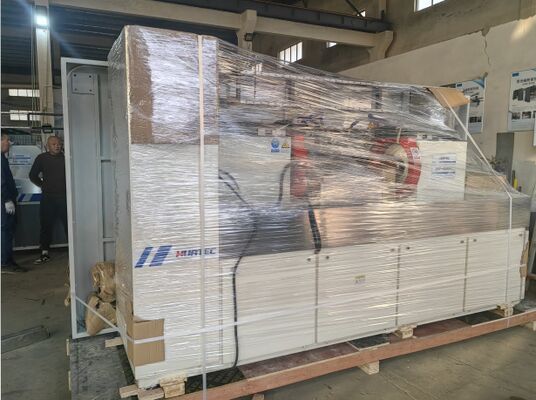

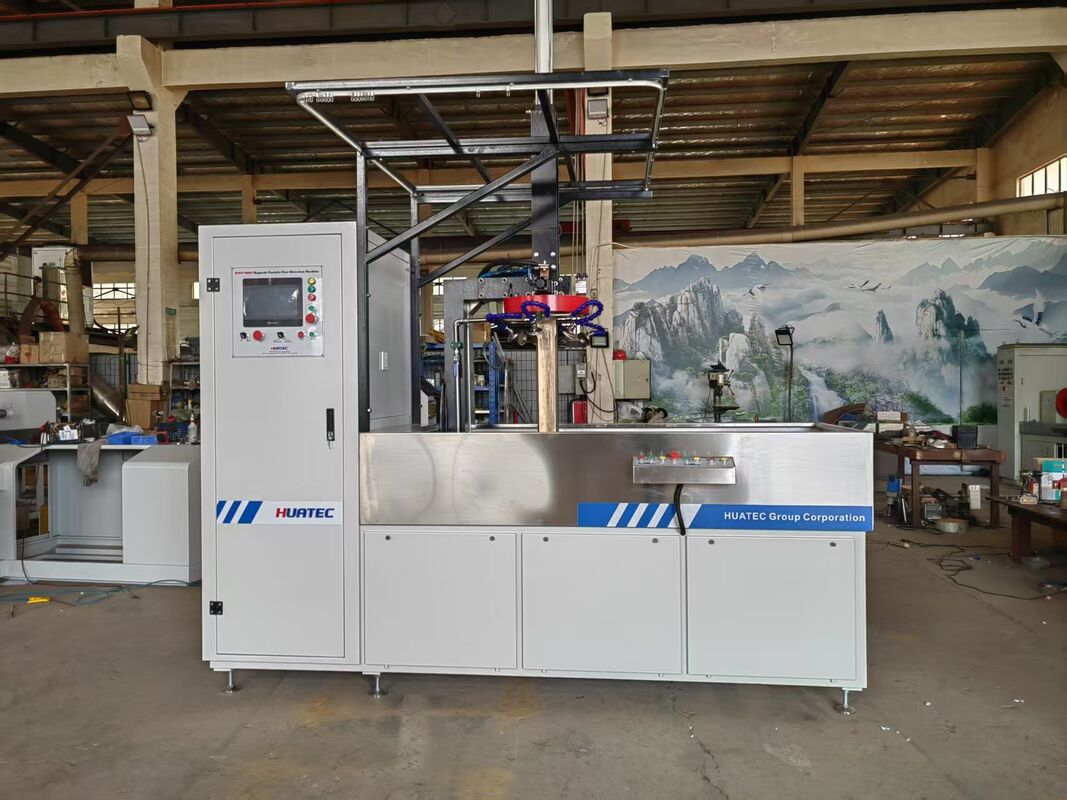

O detector de partículas magnéticas fluorescentes AC-DC de onda completa tri-fase HMP-6000 é um tipo de equipamento fixo
equipamento de detecção de partículas magnéticas fluorescentes úmidas semi-automático multifuncional AC-DC. Ele é
projetado com base no princípio de magnetização e fabricado de acordo com os requisitos padrão
da norma JB/T8290-2011 Máquina de Detecção de Falhas por Partículas Magnéticas.
Esta máquina é adequada para ensaios não destrutivos da superfície e subsuperfície de peças feitas de
materiais ferromagnéticos, como componentes em forma de anel em indústrias como máquinas, automóveis,
aviação, motores de combustão interna e ferrovias. Pode detectar defeitos extremamente sutis, como trincas
e inclusões de escória na superfície e subsuperfície de peças causadas por fundição, forjamento, soldagem,
estiramento, têmpera, retificação e fadiga.
| Corrente DC de onda completa tri-fase |
DC 0-6000A |
| Corrente de magnetização AC |
AC 0-6000A |
| Tempo de magnetização |
0,5-9,9 segundos ajustável (exibição digital do tempo de magnetização), com precisão de 0,1 segundos; |
| Método de magnetização |
Total de 6 tipos de modos de magnetização, 1. DC unidirecional circunferencial, 2.
AC unidirecional circunferencial, 3. DC unidirecional longitudinal, 4. AC unidirecional longitudinal, 5.
Magnetização combinada de DC longitudinal e AC circunferencial, 6. Magnetização combinada de
AC longitudinal e DC circunferencial. |
| Corrente de desmagnetização DC de frequência ultrabaixa |
DC 6000A-0, corrente pré-selecionada, atenua automaticamente
do valor pré-selecionado para zero; |
| Corrente de desmagnetização AC atenuada |
AC 6000A-0, corrente pré-selecionada, atenua automaticamente
do valor pré-selecionado para zero; |
| A frequência da corrente de desmagnetização DC é dividida em cinco categorias |
0,39Hz(5), 0,78Hz(4), 1,56Hz(3),
2,34Hz(2), 3,12Hz(1); |
| Efeito de desmagnetização |
remanência após desmagnetização ≤0,2mT; |
| Sensibilidade de detecção |
bloco de teste padrão AS5282 DC 3500A DC exibição 9 furos (em conformidade com as normas GJB 2028
e HB/Z72); peça de teste tipo A AC No. 2 mostra claramente; |
| Método de comutação da corrente de magnetização |
comutação por interruptor de faca pneumático |
| Bobina de magnetização |
tipo fixo |
| Método de fixação |
fixação pneumática unidirecional |
| Fonte de alimentação |
trifásica de quatro fios 380V 50Hz 250A. |
Princípio de operação
Esta máquina é baseada em um controlador lógico programável (CLP) industrial de pequeno porte e uma
tela sensível ao toque programável (PT) como seu núcleo, que controla várias ações do sistema, como
fixação, movimento do gabarito, pulverização de suspensão magnética, magnetização, afrouxamento, direção da corrente 2
comutação, ajuste de magnitude da corrente, etc. Pode completar todos os processos de inspeção, exceto carregamento
e descarregamento e observação de defeitos, de acordo com o programa prescrito, e pode ser operada
automaticamente em um ciclo ou manualmente em uma etapa.
A magnetização da peça de trabalho adota o modo de magnetização unidirecional ou composta, ou seja,
magnetização circunferencial e magnetização longitudinal respectivamente ou em ciclo.
