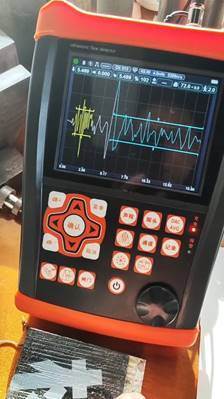

Testador de Solda Ultrassônico de Alta Precisão HFD-810 IP65 com Imagem B-scan, Bluetooth e Relatório em PDF
Recursos:
Impressora Bluetooth Parâmetros chave testados para a camada impermeável: espessura e adesão.
Impressora Bluetooth Suporta procedimentos de teste completos; fácil de operar, permitindo a inspeção da camada impermeável logo após a inicialização.
Impressora Bluetooth Inspeção assistida com imagem B-scan.
Impressora Bluetooth Taxa de repetição: 16–15000 Hz ajustável com alta precisão; varredura de alta velocidade garante que nenhum defeito seja perdido.
Impressora Bluetooth Alta relação sinal-ruído, forma de onda extremamente estável e design especial anti-interferência para operação confiável em condições adversas.
Impressora Bluetooth Conversor AD de 12 bits, compatível com sondas de 25 MHz, entregando detalhes claros com alta sensibilidade e resolução para defeitos minúsculos.
Impressora Bluetooth Analisa e avalia automaticamente o desempenho da sonda e gera um relatório de avaliação da sonda.
Impressora Bluetooth Função de medição de espessura de alta precisão.
Impressora Bluetooth Transmissão sem fio Bluetooth; geração e impressão de relatórios de detecção de falhas no local via aplicativo móvel.
Impressora Bluetooth Relatórios de detecção de falhas podem ser exportados diretamente como arquivos PDF editáveis sem software dedicado.
Impressora Bluetooth O instrumento suporta atualização automática via pendrive USB, conveniente e eficiente.
Impressora Bluetooth Classificação de proteção IP65, robusto, à prova d'água e à prova de poeira; o suporte de amortecimento permite ajuste em qualquer ângulo.
Uma única bateria fornece 15 horas de operação contínua, carregamento rápido de 3 horas e suporta carregamento independente; duas baterias permitem trabalho ininterrupto.
|
Especificação
|
Suporte
|
|
Especificação
|
Faixa de Detecção
|
|
0–1000mm (para materiais gerais de camada impermeável)
|
Faixa de Velocidade do Som
|
|
(100~20000) m/s
|
Frequência de Repetição
|
|
16–15000
|
Faixa Dinâmica
|
|
≥38dB
|
Linearidade Vertical (V)V < 1,5%
|
|
Linearidade Horizontal (H)
|
H < 0,2%Frequência da Sonda (MHz)
|
|
0,2–25
|
Resolução
|
|
>40dB (5P14)
|
Margem de Sensibilidade
|
|
>65dB (para furo de fundo plano de Φ2 a 200mm de profundidade)
|
Frequência de Amostragem
|
|
400M
|
Bluetooth
|
|
✓
|
Supressão Digital
|
|
✓
|
Supressão Digital
|
|
Cinco tipos
|
Aplicativo Móvel
|
|
✓
|
Supressão Digital
|
|
Exportação direta em PDF via pendrive USB
|
Importação Geral do Processo de Detecção
|
|
500 processos disponíveis para importação/exportação
|
Relatório de Teste de Sonda
|
|
✓
|
Supressão Digital
|
|
(0~80)%, sem impacto na linearidade e ganho
|
Tipo de Sonda
|
|
Sonda reta de cristal único, sonda de cristal duplo, sonda de transmissão
|
Porta
|
|
Porta de onda inicial, porta de onda perdida; porta única, porta dupla
|
Alarme
|
|
Alarme sonoro, alarme de luz LED
|
Fonte de Alimentação
|
|
DC 9V
|
Tempo de Operação da Bateria
|
|
15 horas
|
Dimensões Gerais
|
|
260×175×60 (mm)
|
Peso
|
|
1,3kg
|
Temperatura Ambiente
|
|
(-10~50)°C
|
Umidade Relativa
|
|
(20~95)% UR
|
Intensidade de Transmissão
|
|
Seleção graduada de 50V, 100V, 200V, 300V, 400V, 500V, ampla faixa de sondas aplicáveis
|
Largura de Pulso
|
|
Ajustável continuamente entre 30–510 para corresponder a sondas de diferentes frequências
|
Amortecimento da Sonda
|
|
50Ω, 100Ω, 150Ω, 400Ω opcionais, para atender a diferentes requisitos de trabalho de sensibilidade e resolução
|
Amostragem em Tempo Real de Hardware
|
|
Conversor AD de 12 bits de alta resolução, velocidade de amostragem de 400MHz, forma de onda de alta fidelidade
|
Modo de Detecção
|
|
Meia onda positiva, meia onda negativa, onda completa, detecção RF
|
Leitura da Porta
|
|
Modos de leitura de porta única e porta dupla disponíveis; leitura de pico dentro da porta
|
Modo de Ajuste de Parâmetros
|
|
Ajustável por botão / caixa de diálogo
|
Item
|
|
Especificação
|
Suporte
|
|
Ajuste de ângulo livre
|
Ganho Total
|
|
120 dB (com incrementos de 0,1 dB, 1 dB, 2 dB e 6 dB)
|
Conector
|
|
BNC opcional
|
Nota: Todos os indicadores acima são medidos com uma frequência de sonda de 2,5 MHz e modo de detecção de onda completa.
|
