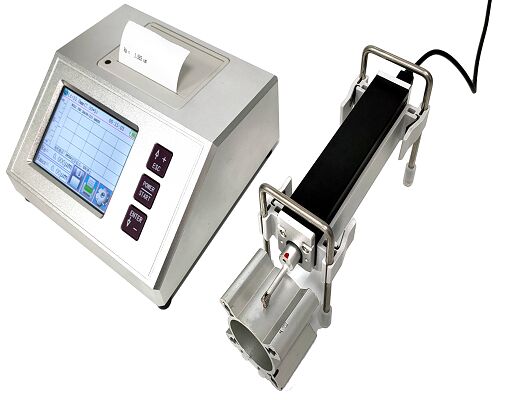

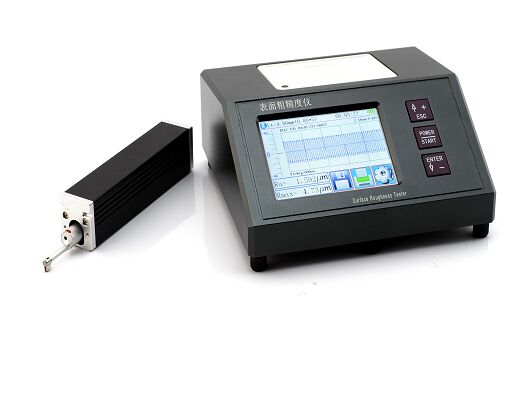

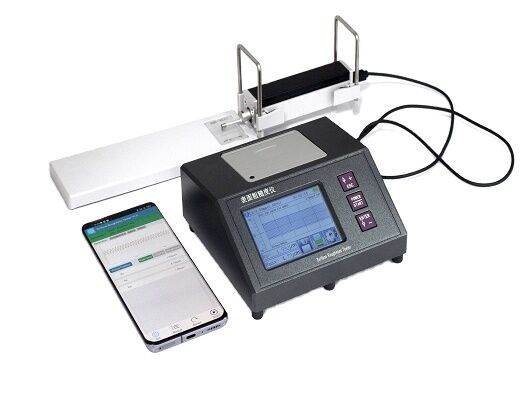

22 Parâmetros Medidor de Rugosidade de Superfície Portátil com Impressora Embutida

22 Parâmetros Medidor de Rugosidade de Superfície Portátil com Impressora Embutida
22 Parâmetros Medidor de Rugosidade de Superfície Portátil com Impressora Embutida 22 Parâmetros Medidor de Rugosidade de Superfície Portátil com Impressora Embutida 22 Parâmetros Medidor de Rugosidade de Superfície Portátil com Impressora Embutida

Imagem Grande :  22 Parâmetros Medidor de Rugosidade de Superfície Portátil com Impressora Embutida

Detalhes do produto:
Lugar de origem: China
Marca: HUATEC
Certificação: CE
Número do modelo: SRT-6690
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 conjunto
Detalhes da embalagem: Caixa de papelão
Tempo de entrega: 7 ~ 10 dias úteis após o pagamento
Termos de pagamento: T/T, Western Union,Paypal
Habilidade da fonte: 100 conjuntos por mês
Contato

22 Parâmetros Medidor de Rugosidade de Superfície Portátil com Impressora Embutida

descrição
Medir soou: 640μm (-) de 320μm~320μm/25200μin (- 12600μin~+12600μin) Padrão: ISO4287, ANSI b46.1, DIN4768, JISb601
Comprimento eliminado (LR): 0,25, 0,8, 2.5mm Ponta de estilete: Diamante, cone angle/5μmR de 90°/
vigor: Force<4mN de medição, patim force<400mN Exato a: 0,001μm
Repetibilidade: ≤3% Perfil residual: ≤ 0.010μm
Destacar:

verificador portátil da aspereza de superfície

,

medidor de rugosidade de superfície com impressora

,

medidor de rugosidade de 22 parâmetros

Teste de rugosidade de superfície portátil de 22 patômetros com impressora incorporada



Aplicação

Este instrumento é adequado para a medição da rugosidade da superfície em superfícies duras, amplamente utilizado para a medição de peças metálicas e não metálicas,uma variedade de peças de usinagem no domínio da fabricação de máquinas de processamento, testes, inspecção de mercadorias e outros departamentos de controlo de qualidade, especialmente adequados para a medição in situ de peças de trabalho grandes e linhas de produção,bem como para medição móvel pela sala de inspecçãoO departamento de medição e inspecção de mercadorias deve certificar-se de que a medição não danifica a peça.



Características

  • Design mecatrônico, impressora incorporada pode imprimir diretamente resultados de medição e gráficos
  • Unidade de acionamento externa, permite uma medição mais flexível em lateral, para cima e outra orientação
  • 320 μm de grande amplitude de medição (tipo reforçado até 640 μm, opcional)
  • 3.5 polegadas colorido gráfico LCD touch screen com luz de fundo fornecer alto brilho e grande ângulo de visão
  • Função dupla de botão e touch screen
  • A informação exibida é rica, intuitiva e exibe todos os parâmetros e gráficos
  • Compatível com ISO, DIN, ANSI, JIS e muitas normas nacionais
  • Bateria recarregável de iões de lítio, circuito de controlo de carga, alta capacidade, sem efeito de memória
  • Incluir indicador de carga, sugestão de carga
  • Tempo de trabalho contínuo superior a 50 horas
  • Grande memória interna: 100 grupos de dados originais e forma de onda podem ser armazenados
  • Configuração e exibição do relógio em tempo real, conveniente para registo e armazenamento de dados.
  • Com funções de desligamento automático, desligamento automático e outras funções de poupança de energia
  • Design de circuito e software confiável para evitar que o motor fique preso

DADOS Técnicos

Som de medição



 O eixo Z (vertical) 640μm (-320μm~320μm) / 25200μin (-12600μin~+12600μin)
O eixo X (transversal) 17.5mm ((0.69 polegadas)
Resolução o eixo Z (vertical) 00,002 μm/± 20 μm 00,004 μm/± 40 μm
00,008 μm/± 80 μm 00,02 μm/± 160 μm
0.040um/±320um
Exibição

Parâmetro



 Ra Rz, Rq Rt, Rc Rp Rv R3z R3y Rz(JIS) Ry rs Rsk Rku Rmax Rsm Rmr RPc Rk Rpk Rvk Mr1 Mr2
Gráfico avaliado Curva Rmr, Curva de rugosidade, Perfil primário, Forma de onda do filtro
Padrão ISO4287, ANSI b46.1,DIN4768,JISb601
Filtro RC, PC-RC, Gauss, DP
Cortar o comprimentoEu...r) 0.25,0.8,2.5 mm
Duração da avaliaçãoEu...n) Ln= lr×n n=1~5
Sensor Princípio de medição Indutividade diferencial
Ponta do lápis Diamante, 90°/ ângulo do cone/5μmR
Força Força de medição < 4 mN, força de deslizamento < 400 mN
Partes de guias liga dura, raio de curvatura do deslizamento: 40 mm
Velocidade de medição Ir = 0.25, Vt=0,135 mm/s lr=0.8, Vt=0, 5 mm/s
Lr=2.5, Vt=1 mm/s Retorno Vt=1 mm/s
Exato até 00,001 μm
Tolerância ± ((5nm+0,1A) A=valor padrão de Ra de uma amostra precisa
Repetitividade ≤ 3%
Perfil residual ≤ 0,010 μm
Fornecimento de energia Bateria de iões de lítio integrada 3600mAh
Dimensão da unidade principal 155 × 145 × 58 mm
Dimensão da unidade de accionamento 23 × 27 × 115 mm
Adaptador de altura zoom 40 mm
peso Cerca de 1000 g
Ambiente de trabalho Temperatura: - 20°C ~ 40°C, Umidade: < 90% RH
Armazenamento e transporte Temperatura: - 20°C ~ 40°C Umidade: < 90% RH
Sensor padrão Sensor de sulco

Entrega padrão



 Unidade principal, Sensor de sulco (peças não garantidas), Adaptador de altura de 40 mm, Exemplo de calibração, suporte de espécime, cabo de extensão, caneta sensível ao toque, carregador de energia e cabo USB, caixa do instrumento
Acessórios facultativos Magnético, altímetro e adaptador, sensor curvo, sensor de buraco pequeno, sensor de ranhuras profundas, sensor de buraco muito pequeno, extensão de barra, barra de ângulo direito, mini impressora, plataforma de 200 mm,Plataforma de mármore de 300 mm, software, aplicativo móvel



22 Parâmetros Medidor de Rugosidade de Superfície Portátil com Impressora Embutida 0

22 Parâmetros Medidor de Rugosidade de Superfície Portátil com Impressora Embutida 1

22 Parâmetros Medidor de Rugosidade de Superfície Portátil com Impressora Embutida 2
