Detecção de Espessura de Parede de Tubo Metálico HEF-17B por Corrente Parasita Pulsada

Instrumento de detecção de corrente pulsante de redemoinho HEF-17B

1. Modelo e configuração

2. Breve introdução

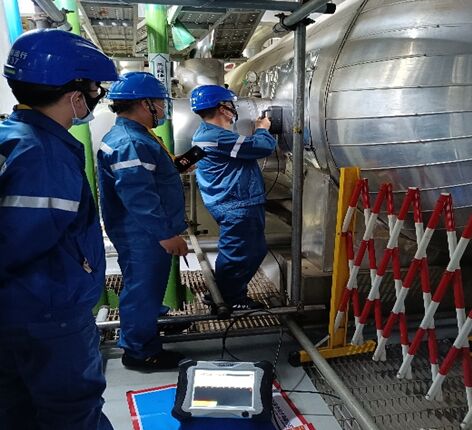

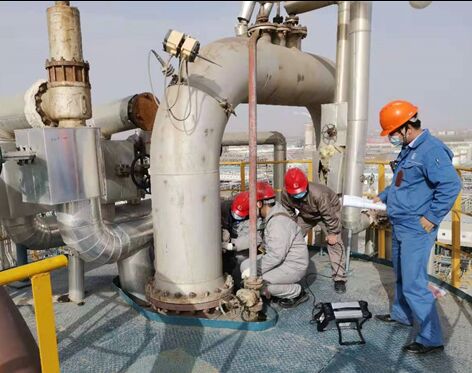

O equipamento pode ser utilizado para inspecção em serviço da espessura da parede do tubo de metal fora da camada de revestimento, em vez de incentivos tradicionais de corrente sinusoidal para corrente de pulso,campo magnético de pulso fora do condutor, o condutor no sensor de corrente pulsante de redemoinho, medindo o processo de atenuação do campo electromagnético de corrente pulsante de redemoinho, para avaliar o grau de corrosão da espessura da parede do tubo.Em comparação com o método tradicional de detecção da espessura da parede:sem brilho, sem acoplamento, o equipamento de varredura contínua em serviço, pode melhorar significativamente a eficiência de detecção.

Em comparação com a tecnologia convencional de teste de corrente pulsada,características de digitalização de precisão:menor interferência de fatores ambientais, elevada eficiência de detecção, maior resolução (pode detectar uma pequena corrosão, a taxa de detecção perdida é extremamente baixa),adequado para a detecção de corrosão de peças de alto risco sem camada de revestimento (sem ou após remoção) ou camada de revestimento fina (menos de 300 mm de camada de revestimento anticorrosivo), etc.),por exemplo: condutas de processo de instalações de produção, parede de água, tubo de forno, tubo de junção pequeno, cotovelo, tee, etc.

3. Características funcionais

• ★Existem teclas de atalho e ecrã LCD na sonda, que podem exibir o estado de trabalho e dados de detecção em tempo real,e a eficiência do trabalho é muito melhorada sem a operação frequente do hospedeiro durante o processo de detecção.
• ★A sonda adota tecnologia de focagem eletrônica, que possui maior resolução espacial, maior reconhecimento e maior capacidade anti-interferência para defeitos de corrosão locais.
• Não sensível à forma dos defeitos, pode detectar a corrosão da espessura da parede ou outros defeitos de redução da espessura de elementos metálicos "com camada de cobertura (camada de isolamento, camada de arrefecimento,camada protetora, etc.)".
• As inspecções podem ser efectuadas quando o equipamento estiver em funcionamento (temperatura elevada, temperatura baixa, materiais no equipamento, etc.).
• Materiais detectados: Detecção de espessuras de parede remanescentes de material metálico ferromagnético, como aço carbono, aço de baixa liga.
• ★Pode também detectar as espessuras de parede remanescentes de aço inoxidável, liga de alumínio e outros materiais metálicos não ferromagnéticos.
• Forma da placa do tubo: placa, tubo reto, cotovelo, tanque.
• Materiais da camada de revestimento: materiais não condutores, não magnéticos ((amianto, espuma, etc.), malha metálica, chapa de ferro, chapa de alumínio e outra camada protetora metálica.
• Fornecimento de energia híbrido AC/DC, bateria de lítio recarregável incorporada, funcionando continuamente durante mais de 4 horas.
• Projeto IP64 totalmente selado anti-polvo e anti-espalhamento, revestimento de silicone anti-caída e design anti-vibração, mais adequado para condições de trabalho adversas.

4. Parâmetros técnicos

• Altura máxima de elevação: 300 mm
• Espessura máxima da parede de detecção: 2 ̊45 mm
• Diâmetro do tubo: ≥ 20 mm
• Espessura da camada protetora metálica:≤ 1 mm
• ★Precisão de detecção repetida: 2%
• ★ Sensibilidade à detecção de defeitos de corrosão: 5% (ratio de volume)
• Velocidade de medição: 15~0,5 vezes/s (reduzindo com o aumento da espessura da parede medida)
• O comprimento do cabo de sonda:3m, 10m (opcional)
• ★ Bateria de lítio recarregável incorporada, com funcionamento contínuo ≥ 4 horas.
• ★ Tamanho e peso: hospedeiro: L290×W220×H95mm≤3,8kg, tipo P1/pequena sonda: L106×W61×H52mm 0,5kg, tipo P2/média sonda: L148×W73×H192mm 1kg,P3型/大探头L196×W100×H62.5mm 1,5kg
• Temperatura do meio de ensaio: -200°C-800°C
• Temperatura de contacto da sonda: -50 ̊+200°C
• Temperatura de funcionamento do hospedeiro: -10°C+50°C
• Humidade: ≤ 85%R.H.
• Fornecimento de energia do adaptador: Fase únicaAC100~240V/1.7A,50/60Hz,Saída DC20V/5A
• Dissipação de potência: ≤ 38VA

5. Lista de embalagens

• Unidade principal (incluindo cabo de dados, carregador, cabo de sonda de 3 m) 1conjunto
• Tubos de aço carbono nus, sondas de alta resolução (C.S. incluindo a alça) 1 peça
• Sonda de aço carbono (C.S.: menor, médio, grande) 1 Grupo
• Manual de utilização 1 Livro
• Certificado de calibração HUATEC 1 cópia
• Caixa de instrumentos/saco 1 peça
