Instrumento de Detecção de Correntes Parasitas Pulsadas HEF-17B
1 Modelo e Configuração
| Item |
Nome |
Unidade |
Quantidade |
|
Observações |
| 1 |
Unidade principal (incluindo cabo de dados, carregador, cabo da sonda 3m) |
Conjunto |
1 |
|
|
| 3 |
Sonda de aço carbono (A.C: pequena, média, grande) |
Grupo |
1 |
|
|
2 Breve introdução

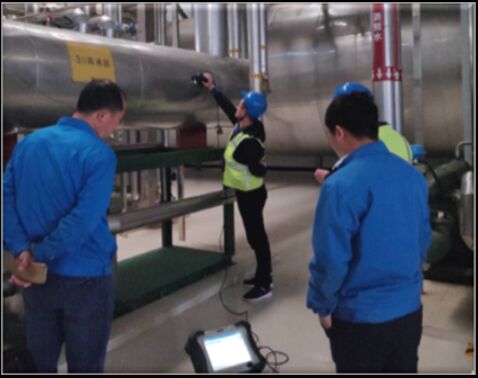

O equipamento pode ser usado para inspeção em serviço da espessura da parede de tubos metálicos fora da camada de revestimento, em vez de incentivos de corrente senoidal tradicionais para corrente pulsada, campo magnético pulsado fora do condutor, o condutor no sensor de corrente parasita pulsada, medindo o processo de atenuação do campo eletromagnético de corrente parasita pulsada, para avaliar o grau de corrosão da espessura da parede do tubo. Comparado com o método tradicional de detecção de espessura de parede: sem polimento, sem acoplamento, varredura contínua do equipamento em serviço, pode melhorar significativamente a eficiência da detecção.

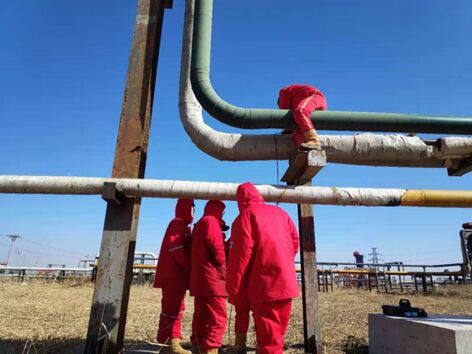

Comparado com a tecnologia convencional de teste de corrente parasita pulsada, características de varredura de precisão: menos interferência de fatores ambientais, alta eficiência de detecção, maior resolução (pode encontrar corrosão pequena, a taxa de detecção perdida é extremamente baixa), adequado para detecção de corrosão de peças de alto risco sem camada de revestimento (sem ou após remoção) ou camada de revestimento fina (menos de 300mm de camada anticorrosiva, etc.), por exemplo: tubulação de processo de planta de produção, parede de água, tubo de forno, tubo de junta pequena, cotovelo, T, etc.
3 Características funcionais
l ★Existem teclas de atalho e tela LCD na sonda, que podem exibir o status de trabalho e os dados de detecção em tempo real, e a eficiência de trabalho é muito melhorada sem operação frequente da unidade principal durante o processo de detecção.
l ★A sonda adota tecnologia de foco eletrônico, que possui maior resolução espacial, maior reconhecimento e maior capacidade anti-interferência para defeitos de corrosão local.
l Não sensível à forma dos defeitos, pode detectar a corrosão da espessura da parede ou outros defeitos de redução de espessura de membros metálicos "com camada de cobertura (camada de isolamento, camada de resfriamento, camada protetora, etc.)".
l As inspeções podem ser feitas quando o equipamento está em funcionamento (Alta temperatura, baixa temperatura, materiais no equipamento, etc.).
l Materiais detectados: Detecção de espessuras de parede remanescentes de material metálico ferromagnético como aço carbono, aço de baixa liga.
l ★Também pode detectar as espessuras de parede remanescentes de aço inoxidável, liga de alumínio e outros materiais metálicos não ferromagnéticos.
l Formato da placa do tubo: Placa, tubo reto, cotovelo, tanque.
l Materiais da camada de revestimento: materiais não condutores, não magnéticos (amianto, espuma, etc.), malha metálica, chapa de ferro, chapa de alumínio e outras camadas protetoras metálicas.
l Fonte de alimentação híbrida AC/DC, bateria de lítio recarregável embutida, trabalhando continuamente por mais de 4 horas.
l Design totalmente selado IP64 anti-poeira e anti-respingo, design de revestimento de silicone anti-queda e anti-vibração, mais adequado para condições de trabalho severas.
4 Parâmetros técnicos
l Altura máxima de elevação: 300mm
l Espessura máxima de parede detectada: 2～45mm
l Diâmetro do tubo: ≥20mm
l Espessura da camada protetora metálica: ≤1mm
l ★Precisão de detecção repetida: 2%
l ★Sensibilidade de detecção de defeitos de corrosão: 5% (razão de volume)
l Velocidade de medição: 15~0,5 vezes/s (reduzindo com o aumento da espessura da parede medida)
l Comprimento do cabo da sonda: 3m, 10m (opcional)
l ★Bateria de lítio recarregável embutida, trabalhando continuamente ≥4 horas.
l ★Tamanho e Peso: Unidade principal: C290×L220×A95mm≤3,8kg, Sonda tipo P1/pequena: C106×L61×A52mm 0,5kg, Sonda tipo P2/média: C148×L73×A192mm 1kg, Sonda tipo P3/grande: C196×L100×A62,5mm 1,5kg
l Temperatura do meio testado: -200～800℃
l Temperatura de contato da sonda: -50～+200℃
l Temperatura de operação da unidade principal: -10℃～+50℃
l Umidade: ≤85% R.H.
l Fonte de alimentação do adaptador: Monofásico AC100~240V/1,7A, 50/60Hz, Saída DC20V/5A
l Dissipação de energia: ≤38VA
5 Lista de embalagem
l Unidade principal (incluindo cabo de dados, carregador, cabo da sonda 3m) 1 Conjunto
l Sonda de alta resolução para tubo de aço carbono nu (A.C. incluindo cabo) 1 Peça
l Sonda de aço carbono (A.C: pequena, média, grande) 1 Grupo
l Manual de operação 1 Livro
l Certificado de calibração HUATEC 1 Cópia
Maleta/bolsa para instrumento
