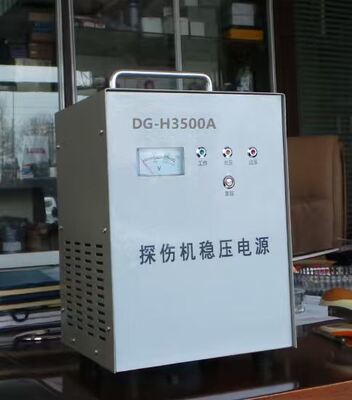

Estabilizador de Tensão para Detector de Falhas DG-H3500A

I. Principais Características Funcionais:

Esta fonte de alimentação com estabilização de tensão adota um design de ultra-baixa tensão e pode ajustar automática e rapidamente a tensão de saída para o valor normal dentro de uma faixa de tensão de entrada extremamente ampla.

O transformador toroidal é adotado, apresentando alta eficiência e baixa perda.

É equipado com proteção contra sobretensão, proteção contra subtensão, proteção contra atraso e proteção contra sobrecorrente, garantindo de forma confiável o uso seguro do detector de falhas.

II. Principais Indicadores Técnicos

1. Tipo de fonte de alimentação: 220VAC 50HZ

2. Potência nominal de saída: 3500VA

3. Faixa de tensão de entrada: 130V-270V

4. Precisão da tensão de saída: 220V± 8%

5. Proteção contra atraso: 5±2 minutos

6. Resistência de isolamento elétrico: 1500V AC por 1 minuto

7. Temperatura ambiente: 0-40℃

8. Umidade ambiental: 20-90% RH

9. Padrão de execução: SB/T10266-1996

III. Instalação e Uso

A parte traseira da fonte de alimentação com estabilização de tensão é equipada com blocos de terminais e marcada com as palavras "Entrada" e "Saída". A fiação deve ser realizada por pessoal com certo conhecimento elétrico após o corte da fonte de alimentação. A "entrada" deve ser conectada à rede elétrica de 220VAC, e a área da seção transversal do fio não deve ser inferior a 2,5mm². A extremidade de saída deve ser conectada à máquina de radiação. Marcado com "L" é o fio fase, "N" é o fio neutro e " " é o fio terra de segurança. Deve ser aterrado com segurança durante o uso para evitar o risco de choque elétrico. A régua de tomadas lateral também pode ser conectada diretamente ao detector de falhas e outros aparelhos elétricos. Quando a linha perde energia repentinamente ou excede a proteção de limite, pressione o botão "Reset" para entrar no estado de trabalho.

IV. Observações

1. Esta fonte de alimentação com estabilização de tensão está equipada com um interruptor de estabilização de tensão e um interruptor de bypass. Quando o interruptor de estabilização de tensão está conectado, a fonte de alimentação entra no estado de estabilização de tensão. Quando o interruptor de bypass está conectado, a fonte de alimentação entra no estado de bypass (sem regulação de tensão).

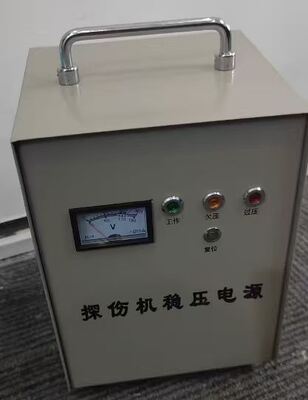

2. O instrumento e as luzes indicadoras exibidas no painel indicam o status de trabalho atual.

3. A máquina possui alta tensão interna. Profissionais não são permitidos a abrir o invólucro para evitar o risco de choque elétrico.
