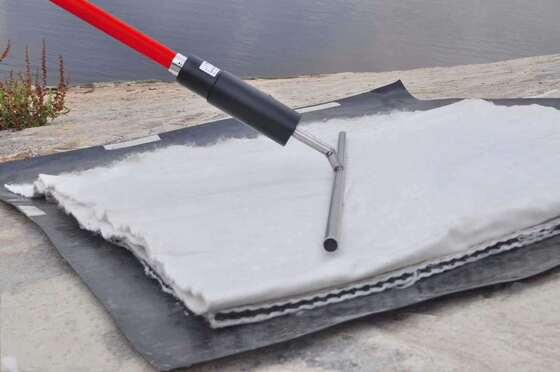

HD-109 Equipamento de detecção de fugas de aterros sanitários de alta precisão com posicionamento GNSS
Ao aplicar uma alta tensão entre o solo dentro e fora da geomembrana, quando há um ponto de vazamento na geomembrana, a corrente formará um gradiente de tensão através do ponto de vazamento.O receptor está ligado ao suporte (o suporte é de dois eletrodos não polarizados) para detectar a tensão e registrá-loO software analisa a variação de tensão para determinar se há um ponto de fuga. O instrumento pode detectar o ponto de fuga de pelo menos 3 mm quando a camada de cobertura é inferior a 0,5 m,e a camada de cobertura deve assegurar uma boa condutividade elétrica.
Características do receptor:
- Bluetooth, Wi-Fi, USB, posicionamento GNSS a nível de centímetros, suporte a satélites civis globais, câmaras dianteiras e traseiras de alta definição, armazenamento em massa eMMC, chamadas de rede,Transmissão de vídeo e outras funções.
Permite aos utilizadores tirar fotos e registar a situação de vazamento em tempo real, cooperar com a plataforma Kexin para realizar a comunicação de voz e vídeo com os trabalhadores,e partilhar dados de medição ou orientação técnica em linha através de ligação de voz ou vídeo em tempo real.
- Diagrama de tendência de tensão, exibição de tensão máxima, exibição de tensão mínima, alerta de inversão de tensão positiva e negativa, registro de pontos de coordenadas de posição do ponto de fuga,Registo do intervalo de medição do local, processamento de dados do centro de dados e geração de relatórios, para que os usuários mais simples e conveniente processo de detecção, uso de dados mais flexível.
Mapa on-line incorporado, pode ver a localização da fuga e a tensão e o mapa de potencial online.
- gráfico circular de pontos de danos para calcular visualmente a causa e a quantidade de danos.
Verifique se as localizações dos pontos danificados são consistentes com base na localização.
Parâmetros do receptor:
| Modelo |
HD-109 |
| Intervalo de tensão de medição |
±200VDC |
| Precisão de posicionamento |
Nível RTK em centímetros |
| Tendência da tensão |
Gravar manualmente os valores de tensão e gerar gráficos de linha de tensão |
| Alarme de vazamento |
Quando o valor da tensão for positivo ou negativo, um som de alarme será emitido |
| Registo de dados |
Valor da tensão, latitude e longitude, altitude, observações, razões de fugas e imagens |
| Gerar relatório |
Gerar um relatório com um clique baseado no conteúdo gravado |
| Proteção integrada |
Capa protetora de caixa de suporte, portátil e pendente |
| Ecrã de exibição |
Ecrã LCD HD IPS de 5 polegadas |
| Interface de dados |
Comunicação sem fio e interface USB |
| Modo de armazenamento |
16GB eMMC, cartão TF estendível |
| Aplicativo personalizado |
Suporte de APP personalizado |
| Fonte de alimentação |
7.4V, bateria de lítio de 4000 mAh |
| Projeto de protecção |
Projeto à prova d'água, à prova de poeira e à prova de quedas |
| Temperatura de funcionamento |
Humidade relativa: ≤ 90%;
Temperatura: -10 °C ~ +40 °C
|
| Horário de trabalho |
10~20 horas |
| peso |
Cerca de 520 gramas. |
Parâmetros do transmissor:
| Modelo |
HD-109 |
| Potência de saída |
100 W |
| Voltagem de saída |
0 ~ 700 V |
| Corrente de saída |
0~1000 mA |
| Fornecimento de energia |
110VAC~240VAC |
| Modo de saída |
Conexão direta, enxaguante utilizando o terminal do conector rápido com tampa |
| Protecção da segurança |
Abrir a tampa do conector de saída para desligar; desligar o botão "STOP" vermelho; interrupção da marcha de alta e baixa potência;Dois botões de arranque "START" verde são pressionados ao mesmo tempo para ligar para evitar acidentes |
| Aviso de sobrecarga |
Quando a corrente é > 1000 mA e a temperatura é > 60 °C, aparece um sinal de alarme no ecrã e a tensão de saída deve ser reduzida manualmente |
| Modo de exibição |
Display LCD de 5 polegadas |
| Projeto de protecção |
Projeto à prova d'água, à prova de poeira e à prova de quedas |
| Temperatura de funcionamento |
Humidade relativa: ≤ 90%; temperatura: -10 °C ~ +60 °C |
| peso |
16 kg |
Parâmetros de suporte:
Dois eletrodos não polarizados na parte inferior, uma haste metálica com boa condutividade de ponta ou solução de CuSO4, com um design de clip facilmente substituível.
