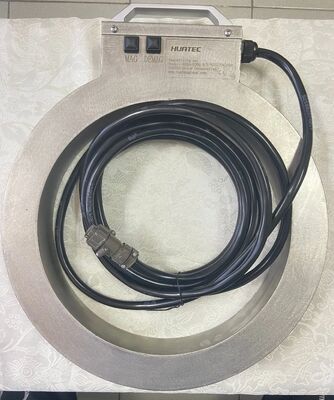

Bobina de Magnetização e Desmagnetização DC de Campo Magnético Alto HCDX-C280DC 508GS
I. Visão Geral do Produto
*Nome do Produto: Bobina de Magnetização e Desmagnetização DC
*Modelo do Produto: HCDX-C280DC
*Aplicação Principal: Este produto é um componente chave de um equipamento de inspeção por partículas magnéticas, usado para magnetizar e desmagnetizar peças de trabalho ferromagnéticas para detectar defeitos na superfície ou perto da superfície da peça de trabalho.
*Características do Produto: Com base no relatório de teste de fábrica, este equipamento possui as características de um forte campo magnético central (até 508GS ou superior), excelente efeito de desmagnetização (até 0,1mT), operação estável e segurança e confiabilidade.
II. Parâmetros Técnicos
Os seguintes parâmetros foram testados e verificados como qualificados ao sair da fábrica, representando os indicadores de desempenho do equipamento em condições normais de operação:
| Corrente de Magnetização |
Quando a tensão de trabalho é AC230V, a corrente máxima é de 9,8A (a faixa de ajuste recomendada é de 0-8A. O uso de corrente excessiva pode causar superaquecimento da bobina). |
| Corrente de Desmagnetização |
9,8A - 0 |
| Intensidade do Campo Magnético Central |
> 450GS (o limite real é 508GS).
|
| Taxa de Erro da Corrente de Magnetização Axial |
≤ ±10% (a medição real é < +3%), garantindo magnetização uniforme |
| Efeito de Desmagnetização |
Campo Magnético Residual ≤ 0,2mT (a medição real é 0,1mT).
|
| Resistência Geral de Isolamento |
≥ 2MΩ (a medição real é 5,2MΩ), garantindo segurança elétrica |
| Sensibilidade |
Pode ser calibrado usando peças de teste padrão A1 15/50, com exibição clara.
|
| Aumento de Temperatura |
Sob uma taxa de carga de 10%-20%, após operação contínua por 4 horas, o aumento de temperatura está em conformidade com o padrão JB/T8290-2011.
|
| Ruído de Operação |
< 60dB |
III. Etapas de Operação
(1) Inspeção Pré-Operação
*Verificação de Segurança: Certifique-se de que o equipamento esteja devidamente aterrado e verifique a integridade do cabo de alimentação e do cabo de saída. Observe se a superfície do equipamento está danificada e confirme que os sinais de aviso de segurança estão claramente visíveis.
*Verificação de Acessórios: Confirme que todos os acessórios (como cabos de conexão, conectores, etc.) estão completos e em boas condições.
*Confirmação Ambiental: Certifique-se de que o ambiente de trabalho esteja seco e limpo, e que não haja itens inflamáveis ou explosivos.
(2) Procedimento de Operação de Carregamento
*Conecte a peça de trabalho: Conecte firmemente a extremidade de saída do equipamento à peça de trabalho a ser inspecionada.
*Configuração de Parâmetros: Com base no material, especificações e padrões de inspeção da peça de trabalho, defina uma corrente de magnetização apropriada dentro da faixa de 0-8A. Recomenda-se começar com uma corrente mais baixa.
*Iniciar Carregamento: Pressione o botão de carregamento, e o equipamento magnetizará a peça de trabalho. O tempo de magnetização é geralmente muito curto (alguns segundos).
*Aplique Suspensão Magnética: Pulverize suspensão magnética na superfície da peça de trabalho durante ou imediatamente após a magnetização.
*Inspecione Defeitos: Sob iluminação adequada, observe se há traços magnéticos na superfície da peça de trabalho. Você pode usar peças de teste A1 15/50 para verificar se a sensibilidade está de acordo com o padrão.
(3) Procedimento de Operação de Desmagnetização
*Desmagnetize a peça de trabalho: Certifique-se de que a peça de trabalho esteja no centro da bobina.
*Iniciar Desmagnetização: Pressione o botão de desmagnetização, e o equipamento realizará automaticamente a operação de desmagnetização. A desmagnetização é concluída quando o ponteiro do medidor de corrente retorna a zero.
*Verificação de Efeito: Use um instrumento de medição de campo magnético (como um gaussímetro) para detectar o campo magnético residual em partes chave da peça de trabalho. Não deve exceder 0,2mT (a medição real geralmente atinge 0,1mT).
IV. Precauções e Manutenção
*Aviso de Segurança:
Garanta aterramento confiável durante a operação para evitar choque elétrico.
O equipamento gerará um forte campo magnético. Pessoas com marca-passos, dispositivos médicos implantados e mulheres grávidas devem ficar afastadas.
Evite tocar diretamente nos terminais de alta tensão quando o equipamento estiver em funcionamento.
*Dicas de Operação:
Não opere por um longo tempo excedendo a corrente máxima de magnetização (8A) para evitar danos ao equipamento.
Ao trabalhar continuamente, preste atenção à taxa de duração da carga do equipamento (10%-20%) e evite aumento excessivo de temperatura devido à operação de alta carga por longo período. Recomenda-se parar a máquina para resfriamento ou reduzir a taxa de carga após 2 horas de operação.
Mantenha o equipamento limpo e seco, e verifique regularmente o desempenho do isolamento.
*Manutenção Diária:
Inspecione regularmente a qualidade da pulverização da aparência. Se houver algum dano, trate-o prontamente para evitar ferrugem.
Verifique regularmente se todos os instrumentos elétricos e sistemas operacionais estão funcionando normalmente.
Quando não estiver em uso por um longo período, deve ser armazenado em local seco e bem ventilado.
V. Resolução de Falhas (Breve)
|
Fenômeno
|
Possíveis razões
|
Medidas sugeridas
|
|
Não é possível magnetizar / desmagnetizar
|
A fonte de alimentação não está conectada e a fiação não está conectada corretamente.
|
Verifique a fonte de alimentação, o interruptor e os cabos de conexão
|
|
Campo magnético central insuficiente
|
A configuração da corrente de magnetização está muito baixa.
|
Aumente adequadamente a corrente (dentro da faixa de 8A)
|
|
O campo magnético residual é muito forte após a desmagnetização.
|
O procedimento de desmagnetização não foi totalmente realizado ou o material da peça de trabalho é especial.
|
Reexecute a operação de desmagnetização ou entre em contato com o técnico.
|
|
Ruído anormal do equipamento
|
Componentes internos estão soltos.
|
Pare a máquina imediatamente e entre em contato com um profissional de reparo.
|
