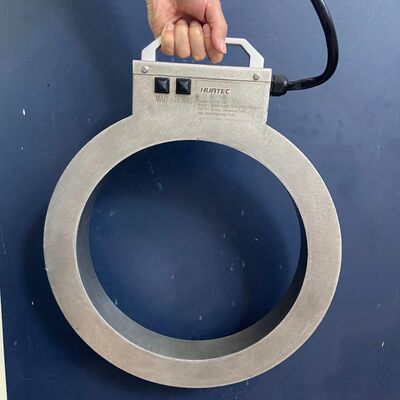

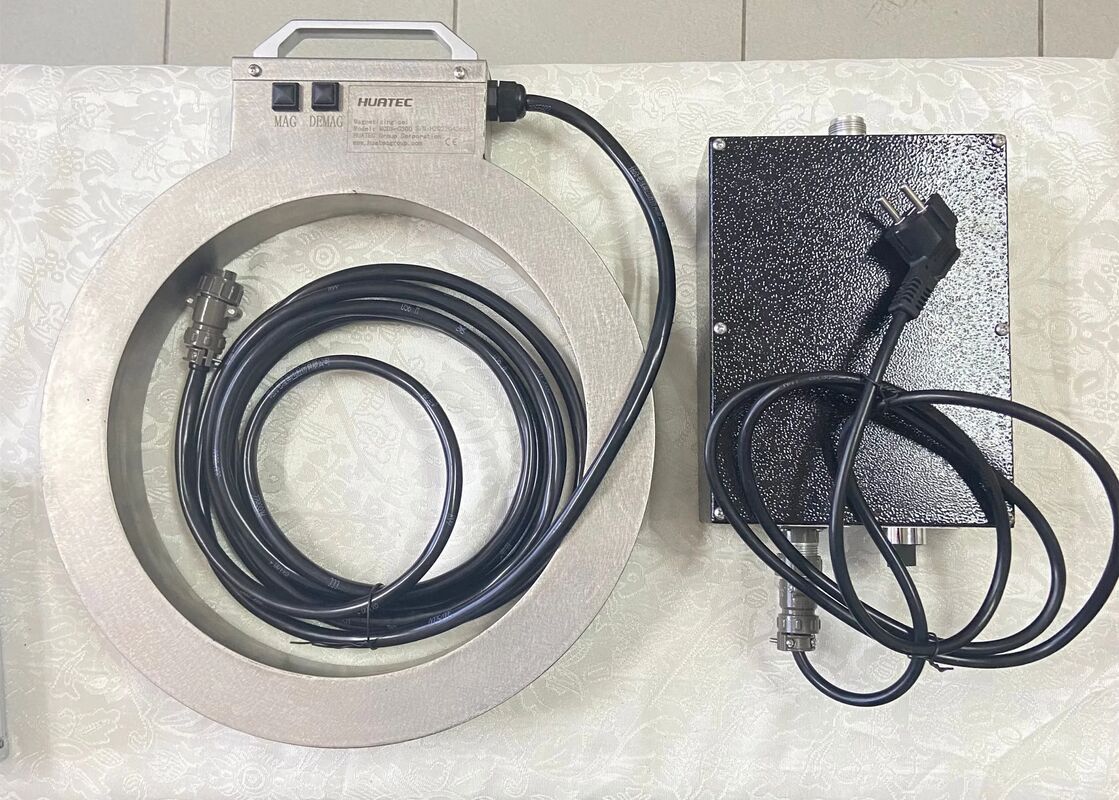

HCDX-C280DC bobina de corrente contínua para magnetização e desmagnetização de peças de trabalho ferromagnéticas
I. Visão geral do produto
*Nome do produto: bobina de magnetização e desmagnetizar de corrente contínua
* Modelo do produto: HCDX-C280DC
* Aplicação principal: Este produto é um componente essencial de um equipamento de inspecção de partículas magnéticas,de peso não superior a 30 g/m2, mas não superior a 30 g/m2.
* Características do produto: com base no relatório de ensaio da fábrica, este equipamento possui as características de um forte campo magnético central (até 508GS ou superior), excelente efeito de desmagnetizar (até 0,1mT),operação estável, segurança e fiabilidade.
II. Parâmetros técnicos
Os seguintes parâmetros, que representam os indicadores de desempenho do equipamento em condições normais de funcionamento, foram ensaiados e verificados para serem qualificados à saída da fábrica:
| Corrente de magnetização |
Quando a tensão de trabalho é AC230V, a corrente máxima é de 9,8A (a faixa de ajuste recomendada é de 0-8A. O uso excessivo de corrente pode causar o superaquecimento da bobina). |
| Corrente de desmagnetismo |
9.8A - 0 |
| Força do campo magnético central |
> 450 GS (o limite real é de 508 GS).
|
| Taxa de erro da corrente de magnetização axial |
≤ ± 10% (a medição real é < + 3%), garantindo uma magnetização uniforme |
| Efeito de desmagnetismo |
Campo magnético residual ≤ 0,2 mT (a medição real é de 0,1 mT).
|
| Resistência ao isolamento global |
≥ 2MΩ (a medição real é de 5,2MΩ), garantindo a segurança elétrica |
| Sensibilidade |
Pode ser calibrado utilizando testes normalizados A1 15/50, com visualização clara.
|
| Aumento da temperatura |
A taxa de carga é de 10% a 20%, após 4 horas de funcionamento contínuo, o aumento da temperatura é conforme com a norma JB/T8290-2011.
|
| Ruído de funcionamento |
< 60 dB |
III. Etapas operacionais
(1) Inspecção prévia à operação
* Verificação de segurança: certifique-se de que o equipamento está devidamente aterrado e verifique a integridade do cabo de alimentação e do cabo de saída.Observe se a superfície do equipamento está danificada e confirme se os sinais de aviso de segurança são claramente visíveis.
* Verificação dos acessórios: verificar se todos os acessórios (como cabos de ligação, conectores, etc.) estão completos e em boas condições.
*Confirmação ambiental: garantir que o ambiente de trabalho seja seco e limpo e que não haja elementos inflamáveis ou explosivos.
(2) Procedimento de operação de carga
* Conectar a peça: conectar firmemente a extremidade de saída do equipamento à peça a inspeccionar.
*Configuração dos parâmetros: com base no material, especificações e normas de inspecção da peça de trabalho, definir uma corrente de magnetização adequada na faixa de 0-8A.Recomenda-se começar com uma corrente mais baixa.
*Início do carregamento: pressionar o botão de carregamento e o equipamento irá magnetizar a peça.
* Aplicar suspensão magnética: pulverizar suspensão magnética na superfície da peça durante ou imediatamente após a magnetização.
* Inspecção de defeitos: sob iluminação adequada, observar se há traços magnéticos na superfície da peça de trabalho.
(3) Procedimento de operação de desmagnetização
* Desmagnetizar a peça: certifique-se de que a peça esteja no centro da bobina.
* Iniciar a desmagnetização: pressionar o botão de desmagnetização e o equipamento executará automaticamente a operação de desmagnetização.A desmagnetization é completa quando o ponteiro do medidor atual retorna a zero.
* Verificação do efeito: utilizar um instrumento de medição do campo magnético (como um gaussmeter) para detectar o campo magnético residual em partes-chave da peça de trabalho.2mT (a medição real normalmente atinge 0.1 mT).
IV. Precauções e manutenção
*Aviso de segurança:
Garantir uma ligação à terra fiável durante o funcionamento para evitar choques eléctricos.
As pessoas com marcapasos, dispositivos médicos implantados e mulheres grávidas devem ficar longe.
Evite tocar diretamente nos terminais de alta tensão quando o equipamento estiver em funcionamento.
Dicas de operação:
Não operar durante um longo período que exceda a corrente de magnetização máxima (8A) para evitar danos ao equipamento.
Quando se trabalha de forma contínua, prestar atenção à taxa de duração da carga do equipamento (10%-20%), e evitar um aumento excessivo da temperatura devido a uma operação de longa duração com carga elevada.Recomenda-se parar a máquina para arrefecimento ou reduzir a taxa de carga após 2 horas de funcionamento.
Mantenha o equipamento limpo e seco e verifique regularmente o desempenho do isolamento.
* Manutenção diária:
Se houver algum dano, trate-o prontamente para evitar a ferrugem.
Verifique regularmente se todos os instrumentos elétricos e sistemas operativos estão a funcionar normalmente.
Quando não for utilizado durante muito tempo, deve ser conservado num local seco e bem ventilado.
V. Resolução de falhas (Brief)
|
Fenômeno
|
Razões possíveis
|
Medidas propostas
|
|
Incapaz de magnetizar / desmagnetizar
|
A fonte de alimentação não está ligada e a fiação não está correctamente ligada.
|
Verifique a fonte de alimentação, interruptor e cabos de ligação
|
|
Campo magnético central insuficiente
|
A configuração de corrente magnetizante é muito baixa.
|
Aumentar adequadamente a corrente (dentro do intervalo de 8A)
|
|
O campo magnético residual é muito forte após a desmagnetizar.
|
O processo de desmagnetizar não foi completamente realizado ou o material da peça é especial.
|
Reexecutar a operação de desmagnetização ou contactar o técnico.
|
|
Ruído anormal do equipamento
|
Os componentes internos estão soltos.
|
Pare imediatamente a máquina e contacte um profissional de reparação.
|
