HD-150 Equipamento de ensaio de corrosão e fugas de tubulações com localizador de tubulações multifuncional

Localizador de Tubos Multifuncional HD-150 Equipamento para Teste de Corrosão e Vazamento em Tubulações

Aplicação

O localizador e detector de porosidade de tubos HD-150 é fácil de operar. A confiabilidade e a veracidade da detecção foram grandemente aumentadas. Sem escavar o solo, este instrumento pode detectar de forma conveniente e precisa a posição, direções, profundidade e pontos de vazamento. É um dos instrumentos mais avançados da China. É a necessidade para instalação de tubulações, indústria química, etc.

Parâmetros técnicos

   (1)   Parâmetros do conjunto transmissor

    (2) Parâmetros do instrumento de detecção

       1. Desvio de posição:  <5cm

       2. Faixa de detecção: < 6m

       3. Precisão de cálculo de distância: <0.1% da distância de detecção

       4. Potência: bateria recarregável de 9.6V

       5. Temperatura de trabalho: -10c- 50c

       6. Tamanho: 165*110*68mm

    (3) Parâmetros do instrumento de caça a vazamentos

       1. Precisão na caça a vazamentos: >0.5mm2

       2. Potência: bateria recarregável de 9.6V

       3. Temperatura de trabalho: -10c- 50c

       4. Tamanho: 165*110*68mm

Introdução ao Instrumento

1. Característica do instrumento

   (1) Este instrumento utiliza design de complanação, operação por teclado, também melhora

       a confiabilidade no uso em campo.

   (2) Adotando filtro totalmente digital, pode definir a faixa de pontos de vazamento, registrar o

       número de pontos de vazamento automaticamente. Também mostra a distância entre os pontos.

   (3) Este instrumento possui duas formas de detecção de valor de pico e valor zero, também muda automaticamente. Desligará quando a bateria do conjunto transmissor estiver baixa. Enviará

um sinal de lembrete para o conjunto receptor automaticamente. Salvará os dados quando desligar.

   (4) Este instrumento pode detectar a resistência entre o tubo e o solo, emitindo sinal para modular o alarme, a anti-interferência será aprimorada. O conjunto transmissor ajustará

automaticamente com a distância de detecção. Desligará automaticamente após a detecção. Economiza significativamente o recurso.

2. Introdução ao sistema do instrumento

 O Instrumento de Inspeção de Status de Antissepsia Externa de Tubos Embutidos HD-150 inclui principalmente

 conjunto transmissor, instrumento de detecção, instrumento de caça a vazamentos e outros acessórios.

 Este instrumento utiliza design de complanação, é à prova de umidade e poeira, também melhora a confiabilidade no uso em campo.

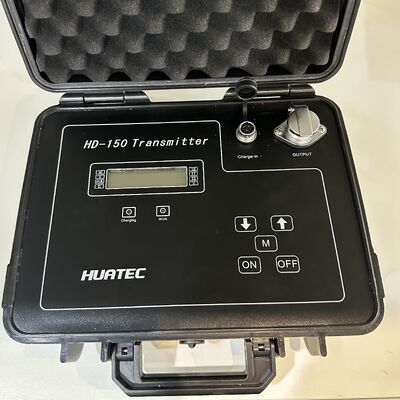

(1)  Função do conjunto transmissor: É usado para enviar ondas hertzianas de frequência específica, é

     geralmente usado com o conjunto receptor. Pode detectar de forma conveniente e precisa a posição,

     direções, profundidade e pontos de vazamento.

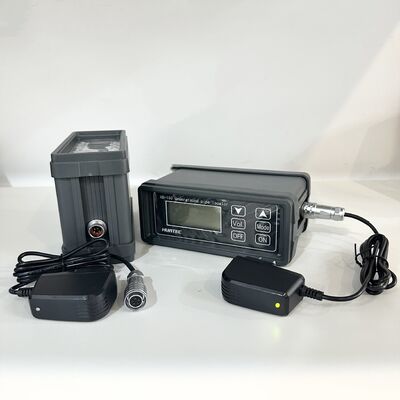

(2) Função do instrumento de detecção: O instrumento de detecção é usado para detectar a posição do tubo,

     direções, profundidade. Também pode detectar o comprimento do tubo com o instrumento de cálculo de distância.

     instrumento .
