HRD-120 Equipamento Online de Teste Não Destrutivo de Cabo de Aço para Inspeção de Fios Quebrados Internos e Externos
一. Visão geral do produto
◆ Detecção online de cabo de açofios quebrados internos e externos, desgaste, ferrugem, deformação, cordões soltos, salto de fio, alterações de material e outros defeitos.
◆ O relatório de resultados do teste pode atender aos padrões de diferentes indústrias e possui o número de fios quebrados e a proporção da área de fios quebrados para a área total quebrada do cabo.
◆ O uso da interface USB do computador (com fio) ou "rede Wi-Fi própria" (sem fio) para processamento e análise direta de amostragem, com alarme sonoro e visual online e exibição de resultados em tempo real.
◆ Estrutura circular do sensor, envolvente circunferencial, magnetização axial, o cabo de aço é magnetizado instantaneamente para o estado de saturação.
◆ O sensor adota carcaça de liga de alumínio, com funções à prova d'água, à prova de poeira, à prova de choque e à prova de umidade.
◆ Operação estável, desempenho confiável, alta precisão de detecção, forte desempenho anti-interferência, dados precisos.
◆ O software se adapta a vários sistemas operacionais de computador Win dows 98/2000 / xp/Vista/ Win dows 7/8/10/11
◆ Amplamente utilizado em mineração, teleférico, equipamentos de elevação, elevador, máquinas portuárias, pontes de cabo e outros campos.
二.Configuração do sistema e modelo

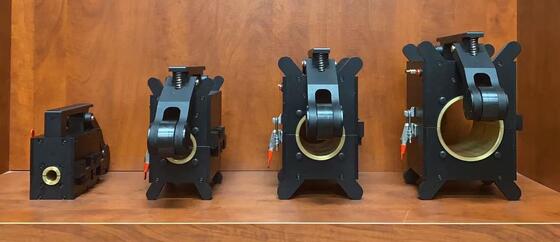

Todos precisam ser personalizados: Máquina de detecção de falhas em cabos de aço (48mm pequeno - 78mm médio - 108mm grande)
|
SN. |
Configurar o nome e o modelo |
Quantidade |
Marca |
| Unidade de detecção |
1 |
• Unidade de detecção integrada
• Excitatador reversível de alta velocidade • Concentrador de sinal de alta condutividade
• Grupo de sensibilidade magnética Hall de exibição • Luva guia de desgaste flutuante para centralização
• Codificador de distância de alta precisão • Dispositivo de rolo de roda de posicionamento automático
|
1 conjunto |
Codificador incluído |
| 2 |
• Alarme em tempo real (conversão digital para analógica hi-fi)
• Módulo de conversão analógico-digital AD • Módulo de rejeição automática de ruído
• Módulo de alarme sonoro e visual de defeito • Módulo de garantia de qualidade de detecção
• Modo plug and play DAQ
|
1 conjunto |
Inclui captura Wi-Fi |
|
3 |
Luva de revestimento substituível |
5 conjuntos |
Especificações personalizadas são discutidas separadamente |
| Unidade de processamento |
4 |
Cabo de transmissão USB |
1 peça |
Feito sob medida com 20 metros de comprimento |
| 5 |
Antena Wi-Fi |
2 peças |
Uma é para peças de reposição |
| 6 |
Software de processamento de sinal em tempo real versão V3.0 |
1 conjunto |
|
| 7 |
Computador de aquisição de dados (tipo Tablet) |
1 unidade |
Carregador incluído |
| Unidade acessória |
8 |
Maleta de instrumento personalizada |
1 peça |
Roda de mudança de haste de tração personalizada |
| 9 |
Carregador tudo-em-um |
1 peça |
Luz vermelha: Carregando
Verde: Cheio
|
| 10 |
Cabo de segurança de tração flexível |
1 peça |
Conexões flexíveis para unidades de detecção |
| 11 |
Manual de operação (dados técnicos relacionados) |
1 peça |
|
| 12 |
Certificado (Cartão de garantia) |
1 peça |
|
| 13 |
Lista de embalagem |
1 peça |
|
Nota: 1, dos quais 7 computadores de uso duplo tipo tablet são opcionais (de acordo com a demanda, o custo é adicional);
2, todos os tamanhos podem ser personalizados sob demanda (e podem ser personalizados com precisão com revestimento substituível); Como 48mm + 24mm bucha substituível
三. Núcleo técnico e qualificação legal
1. Instrumento virtual: incerteza infinita do cabo. Somente a aplicação de tecnologia de instrumento virtual, substituindo instrumentos tradicionais por software e processamento direto de amostragem por computadores pode garantir nenhuma detecção perdida e nenhum julgamento incorreto, assim como assistir a um filme, escaneando o cabo de aço durante todo o processo, os resultados são precisos e com boa repetibilidade.
2. Três instrumentos fixos: De acordo com os padrões nacionais para sucata de cabos de aço em diferentes indústrias, este produto aplica detecção não destrutiva online eletromagnética qualitativa, quantitativa e de posicionamento de cabos de aço internos e externos, ferrugem, desgaste, alterações na área da seção transversal do metal, cordões soltos, salto de fio, deformação, anomalias de material e outros defeitos.
3. Instrumento legal: em conformidade com o padrão americano ASTM1571-2021 e o padrão nacional GB/T21387-2008.
四. Indicadores técnicos
Toda a série pode detectar a faixa de diâmetro do cabo de aço: φ1.5-300mm (necessita configurar diferentes séries de especificações de sensor)
Velocidade relativa do sensor e do cabo de aço: 0,0-6,0 m/s Melhor: 0,1-0,5 m/s
A melhor folga entre a luva guia do sensor e o cabo de aço é de 2-4 mm, e a folga permitida é de 0-15mm
Capacidade de detecção de defeito de fio quebrado (LF)
Qualitativa: A precisão da detecção qualitativa de fio quebrado centralizado único é 99,99%
Quantitativa: O número de fios quebrados em um único local permite um ou uma raiz equivalente de julgamento incorreto
A taxa de precisão é superior a 92% quando o número de fios quebrados em um único local é detectado sem erro por mais de 100 vezes
Taxa quantitativa de alteração da seção transversal do metal (LMA)
O erro de repetibilidade permitido da sensibilidade de detecção é ±0,055%
O erro permitido do valor de indicação de precisão do teste: ± 0,2%
Capacidade de detecção de posição (L): Erro percentual do valor de indicação do comprimento de detecção: ±0,2%
Fonte de alimentação: 5V da bateria do computador
Peso do sensor: especificações comuns < 10kg (personalizado de acordo com a situação real)
Temperatura ambiente: -10℃~40℃ Pressão atmosférica: 86~106Kpa Umidade relativa: ≤85%
