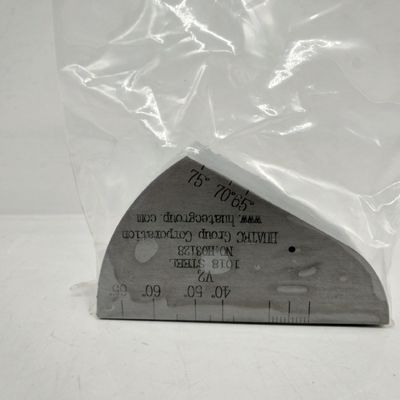

Bloco de calibração IIW V2

Bloco de calibração IIW V2

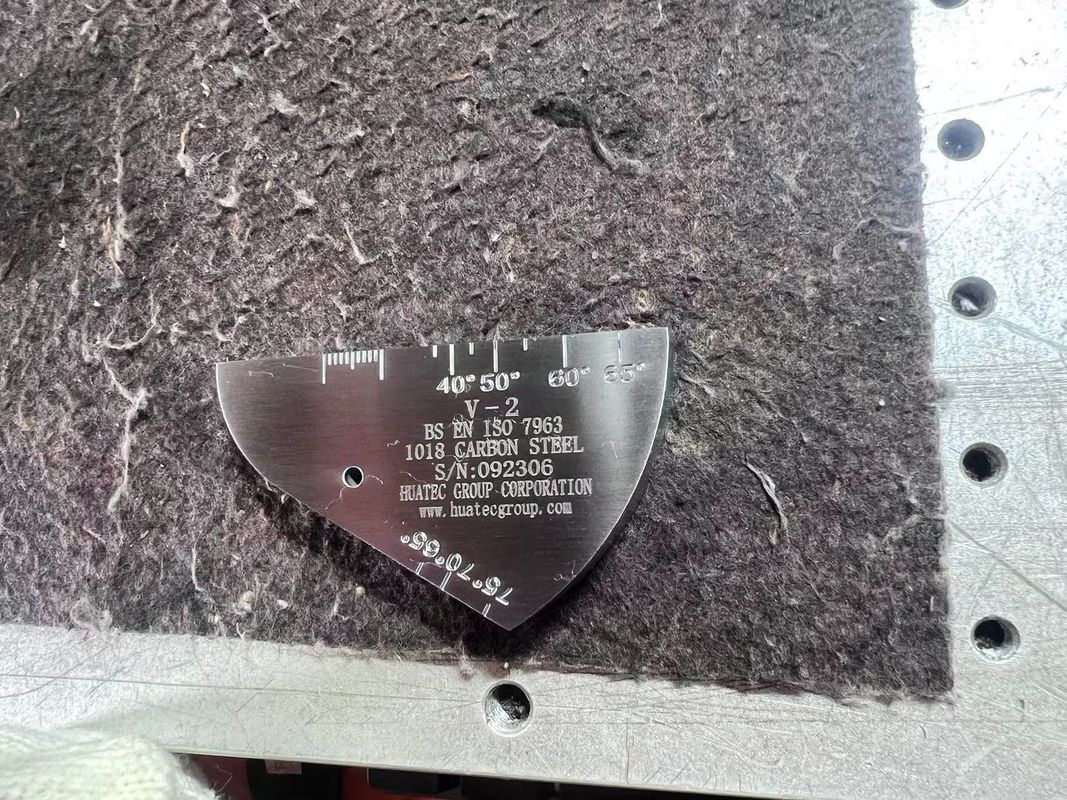

O bloco de ensaio IIW2 (bloco de ensaio V-2) é o bloco de ensaio padrão aprovado pela International Welding Society.O bloco de ensaio V-2 tem as vantagens de ser leve e fácil de transportar, especialmente adequado para utilização em campo.

Principais pontos de utilização:

(1) O ponto de incidência e a margem de sensibilidade da sonda inclinada foram medidos utilizando uma superfície de reflexo de arco com um raio de R50 mm;

(2) Utilizando a superfície de reflexão do buraco de 5 passos, a gama de refração da sonda de inclinação é de 45°-65° e 65°-75°, respectivamente.

(3) A linearidade horizontal e vertical do detector de falhas pode ser medida utilizando reflexos de ondas p múltiplas do fundo com uma espessura de 12,5 mm;

(4) São utilizadas duas superfícies de arco, R25 e R50, para corrigir o eixo do tempo e o ponto zero.

Descrição

12Bloco de calibração pequeno de 0,5 mm de espessura para verificação no local do índice da sonda de onda de cisalhamento em miniatura, da base de tempo, do ângulo e do ganho do feixe

 Especificações

 Relatório de ensaio
A HUATEC garante estritamente a qualidade do produto e promete fornecer um relatório de teste correspondente para cada bloco de teste vendido, que registra as especificações, materiais e padrões de teste do bloco de teste.Se tiver requisitos especiais para o relatório de ensaioPor favor, contacte-nos.
