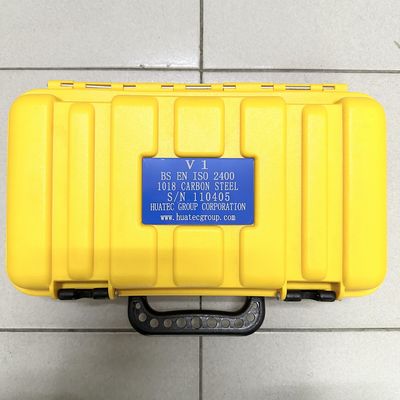

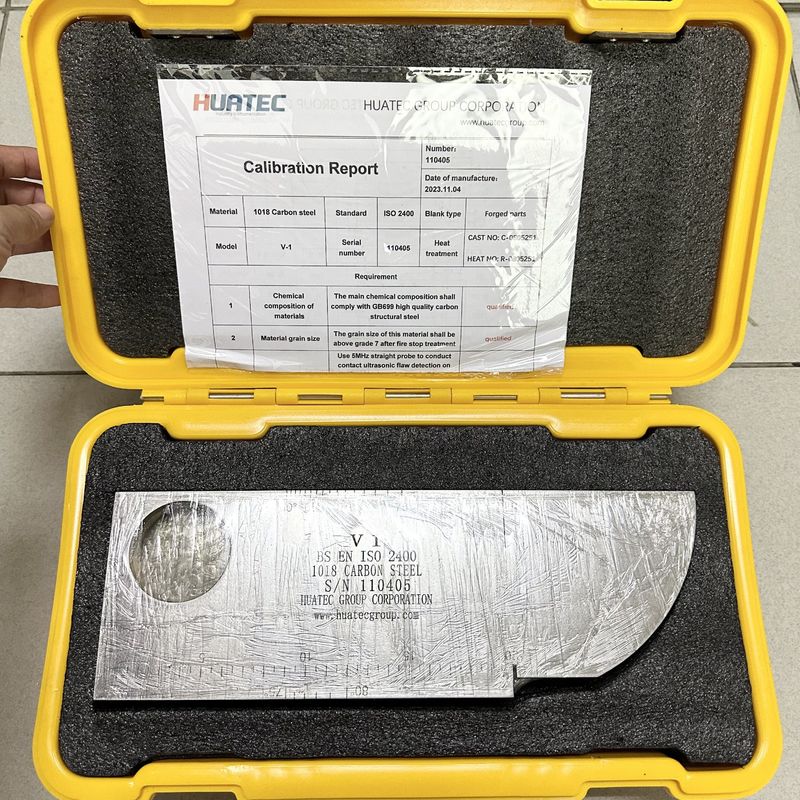

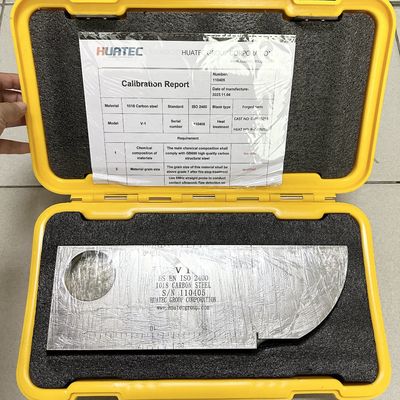

Bloco de calibração IIW V1

Bloco de calibração IIW V1

Padrão: ISO2400-1972E

O bloco de teste IIW (bloco de teste V-1) também é chamado de bloco de teste holandês. É um bloco de teste padrão internacional aprovado pelo Instituto Internacional de Soldagem (IIW) e recomendado pela Organização Internacional de Normalização (ISO). A forma e o tamanho são mostrados na Figura 1-1:

Principais Pontos de Uso:

(1) O alcance dinâmico, a linearidade horizontal e o alcance de detecção de onda longitudinal do detector de falhas podem ser medidos usando uma espessura de bloco de teste de 25 mm;

(2) O arco de 50 e o furo passante de 1,5 foram usados para determinar a margem de sensibilidade do ângulo de refração da sonda oblíqua e da sonda reta de onda longitudinal. Também é possível estimar aproximadamente o tamanho da área cega da sonda reta e a capacidade de penetração do instrumento de medição em combinação com a sonda.

(3) O ponto de incidência e a área cega da sonda inclinada são medidos usando a superfície do arco R100mm, e a proporção do eixo de tempo e o ponto zero podem ser corrigidos;

(4) A resolução longitudinal da sonda reta pode ser medida com o plano de entalhe de 85 mm, 91 mm e 100 mm;

(5) Use a borda de ângulo reto do bloco de teste para medir o ângulo de desvio do feixe sonoro da sonda inclinada.

Especificação:

Descrição:
Usado para calibração de transdutores de cisalhamento e longitudinais, e verificação do ponto de saída da cunha de cisalhamento e ângulo refratado. Também pode ser usado para verificação de resolução e sensibilidade
