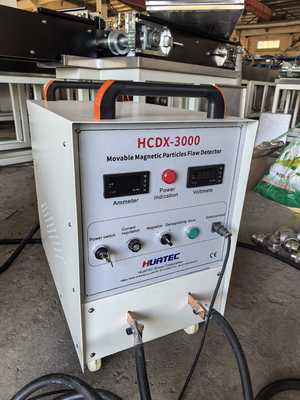

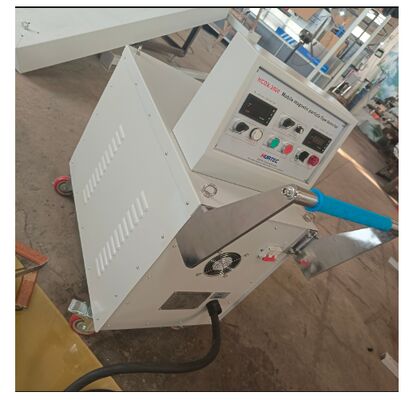

Detector de falhas de partículas magnéticas móveis HCDX-3000

Portátil Detector de Falhas por Partículas Magnéticas HCDX-3000

Detector Portátil de Partículas Magnéticas HCDX-3000 é aplicável para detectar peças de trabalho por magnetização CA. Possui a função de desmagnetização e não necessita de configuração adicional do conjunto de desmagnetização. Um microcontrolador de 8 bits é adotado como controlador por este detector de falhas por partículas magnéticas, e a regulação contínua da corrente de magnetização pode ser realizada através da coleta precisa do sinal de cruzamento de zero de tensão CA e do sinal de regulação de corrente. Possui a função de limite de corrente máxima. Com a função de controle de fase, o detector é adequado tanto para a técnica contínua quanto para a técnica residual.

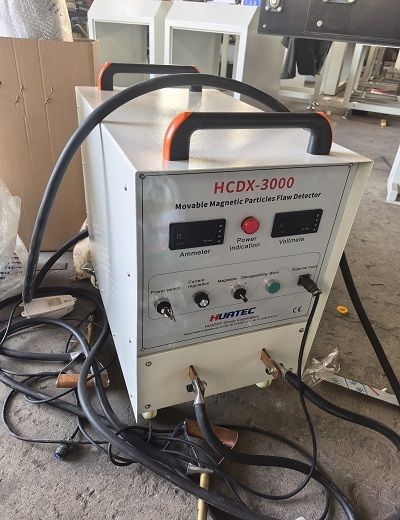

O valor da corrente é exibido no amperímetro analógico ou digital. Os conjuntos de sondas e o botão de gatilho são para operação em espaços estreitos.

A corrente de saída é reduzida do valor inicial para zero automaticamente ao desmagnetizar. Um interruptor sem contato é adotado para o equipamento.

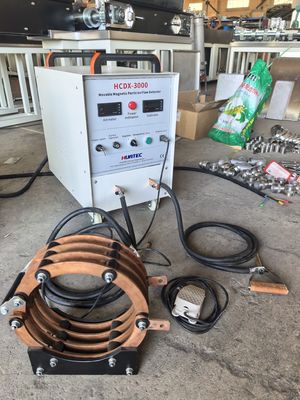

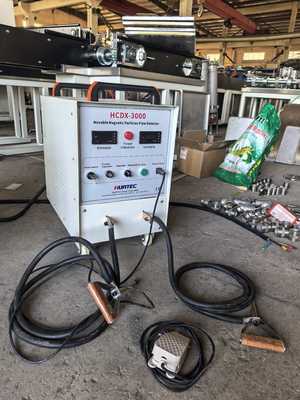

Este detector pode ser conectado aos conjuntos de sondas (conjuntos de eletrodos portáteis) ou cabo espiral (bobina flexível). Há também algumas bobinas ou eletrodos projetados para este equipamento para se tornar uma ferramenta de inspeção simples como opção.

Características:
Máquina hospedeira portátil :
Pode ser usada como fonte de alimentação para magnetização circular
Pode ser usada como fonte de alimentação para magnetização longitudinal
Ferramenta de inspeção simples:
Eletrodo de magnetização circular
Bobina de magnetização circular
Ajuste manual do eletrodo de cauda
Cuba de aço inoxidável
Tanque de aço inoxidável (inclui bomba de pulverização e bomba de mistura)
Pistola de pulverização
A tinta magnética pode ser reutilizada
Partículas magnéticas pretas, partículas magnéticas vermelhas, partículas magnéticas fluorescentes são suportadas
Luz UV como opção para teste de partículas magnéticas fluorescentes

Tabela de configuração:

Notas: “●” marcado como padrão, enquanto “○” marcado como opção.

Funções principais:

*Método de detecção de falhas: método de suporte, método de enrolamento, método de bobina

*Método de magnetização: magnetização CA, magnetização CC (HWDC/FWDV)

*Método de desmagnetização: desmagnetização CA adota desmagnetização remota (método de atenuação), e desmagnetização CA adota desmagnetização de frequência ultrabaixa

Magnetização: use as duas extremidades da haste de suporte para tocar a área de detecção de falhas da chapa de aço, e o espaçamento da haste de suporte é de 0 a 500 mm (ajuste o espaçamento de acordo com a experiência)
