Testador de Correntes de Foucault de Campo Remoto Inteligente, Multiuso e de Alto Desempenho e Multifrequência

Alta Performance, Multiuso e Inteligente Testador de Correntes Parasitas de Campo Remoto Multifrequência

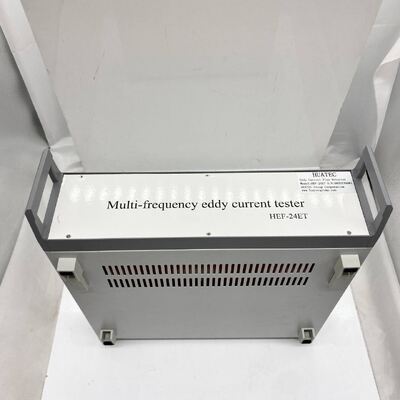

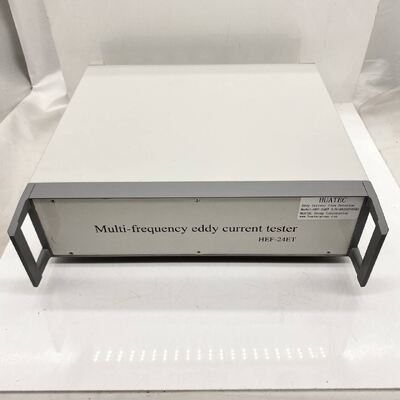

O HEF-24ET é um instrumento inteligente de teste de correntes parasitas totalmente digital e multifrequência, uma nova geração de dispositivos de teste não destrutivo por correntes parasitas. Com a adoção da mais avançada tecnologia eletrônica digital, tecnologia de correntes parasitas multifrequência e tecnologia de microprocessador, ele pode realizar a detecção em tempo real de trincas na parede interna e externa de tubos metálicos ferromagnéticos e não ferromagnéticos.

O HEF-24ET possui um conjunto completo de sistema de teste de correntes parasitas. Integrado com os sistemas convencionais de correntes parasitas multifrequência, multicanal e convencionais, ele também pode se tornar um aparelho de teste de correntes parasitas de alta performance, multiuso e inteligente.

Com quatro canais de teste relativamente independentes, o HEF-24ET pode receber quatro sinais de correntes parasitas absolutos e quatro diferenciais. Através da comutação de software, o instrumento também pode ser comutado para ser dois detectores de teste de correntes parasitas de frequência dupla com duas conexões de sonda simultâneas. A frequência de teste varia de 50Hz a 10MHz com uma faixa de frequência variável para escolha, e possui a função de amplificação de sinais de teste fracos e forte capacidade anti-interferência. Aplicado ao teste de trincas em tubos, com sonda interna, ele pode facilmente detectar defeitos como trincas na superfície interna/externa, pites, corrosão, afinamento, materiais de parede e defeitos internos. E possui recursos como teste automático controlado por computador, display digital, alta sensibilidade de teste, desempenho estável e assim por diante.

Portanto, o HEF-24ET é particularmente adequado para a detecção de falhas e medição de espessura de parede e análise de avaliação de vários tubos metálicos (cobre, titânio, alumínio, zircônio e outros materiais metálicos) e peças metálicas em serviço em departamentos de energia nuclear, energia elétrica, petroquímica, aeroespacial, aviação e outros. Mais detalhadamente, como o teste de tubos de caldeira antes ou em serviço, tubos de trocador de calor, tubos subterrâneos e tubos de ferro fundido, etc.

Especificação

1. Faixa de frequência: 50 Hz ~ 10 MHz

2. Duas frequências selecionáveis independentemente

3. 3 unidades de mistura (misturador automático)

4. Memória de rastreamento em tempo real de 4 sinais de corrente parasita

5. Faixa de ganho: 0 ~ 99dB continuamente ajustável, o trabalho de cada arquivo em passos de 0,1dB

6. Rotação de fase: 0 ~ 359 ° continuamente ajustável, precisão de 1 °. No processo de configuração de fase, a tela exibe instantaneamente a mudança de fase na impedância após os planos e os valores de amplitude e fase do sinal de corrente parasita, conveniente e intuitivo

7. Estímulo de sonda ajustável, 1-8

8. Balanço eletrônico digital/analógico rápido

9. Quatro planos de impedância de rastreamento e oito exibições de análise de curva de banda interna,

10. Exibição de varredura de base de tempo.

11. Função de supressão atrasada do caminho de memória

12. Diálogo homem-máquina guiado por menu (em inglês).

13. Sistema operacional é WinXp, Win7, Win8

14. Medições automáticas de amplitude e fase do sinal, e reprodução lenta (ajustável) de sinais de corrente parasita

15. Filtragem digital: Passa-baixa: 0hz ~ 2000hz, passa-alta: 0hz ~ 2000h.

16. Função de análise de configuração

17. Pode ser equipado com acesso a formas absolutas, diferenciais e de auto-comparação, incluindo sondas do tipo passante, tipo de inserção, tipo plano, ponto, rotativa e outras

18. Com um alarme único de fase/domínio de amplitude não constante

19. Múltiplas portas de saída de alarme de hardware

20. Saída de alarme em tempo real, saída de alarme atrasada

21. Armazenamento em massa pode ser de vários procedimentos de teste e dados de teste

22. Exibição C-scan

23. Curvas automáticas de fase/profundidade de defeito exibidas

24. Exibição em uma tela do diagrama de seção transversal do tubo em serviço, o número da classificação dos tubos testados e os sinais de teste de corrente parasita.

25. Marcas classificadas do diagrama de seção transversal do tubo, para formar um mapa geral de teste de corrente parasita do tubo em serviço

26. Resultados de teste estatísticos classificados (exibição de tabelas e histogramas), para facilitar a análise cumulativa dos resultados de teste

27. Exibe automaticamente o calendário e a hora

28. Sistema de Análise de Dados Opcional

Aplicações

Particularmente aplicável a departamentos de energia nuclear, energia elétrica, petroquímica, aeroespacial, aviação e outros em serviço de tubos de cobre, titânio, alumínio, zircônio e outros, detecção de falhas em peças metálicas e medição de espessura de parede, e teste, análise e avaliação de vários tubos ferromagnéticos.
