HEF-17B Pulsed Eddy Current Scanner para inspecção de tubulações de processo, paredes de água, tubos de fornos e cotovelos

Scanner de corrente parasita pulsada HEF-17B para tubulação de processo, parede de água, tubo de forno e inspeção de cotovelo

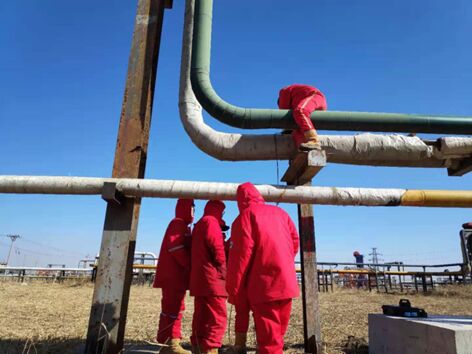

1      Breve introdução

O equipamento pode ser usado para inspeção em serviço da espessura da parede de tubos metálicos fora da camada de revestimento, em vez dos tradicionais incentivos de corrente sinusoidal à corrente de pulso, campo magnético de pulso fora do condutor, o condutor no sensor de corrente parasita pulsada, medindo o processo de atenuação do campo eletromagnético de corrente parasita pulsada, para avaliar o grau de corrosão da espessura da parede do tubo. Em comparação com o método tradicional de detecção de espessura de parede:sem polimento, sem acoplamento, varredura contínua do equipamento em serviço, pode melhorar significativamente a eficiência da detecção.

Comparado com a tecnologia convencional de teste de corrente parasita pulsada,recursos de digitalização de precisão:menos interferência de fatores ambientais, alta eficiência de detecção, maior resolução (pode encontrar pequena corrosão, a taxa de detecção perdida é extremamente baixa), adequado para detecção de corrosão de peças de alto risco sem camada de revestimento (sem ou após remoção) ou camada de revestimento fina (menos de300camada de revestimento anticorrosivo mm, etc.), por exemplo: tubulação de processo de planta de produção, parede de água, tubo de forno, tubo de junta pequena, cotovelo, T, etc.

2      Modelo e Configuração

3 recursos funcionais

eu  ★Existem teclas de atalho e tela LCD na sonda, que podem exibir o status de trabalho e os dados de detecção em tempo real, e a eficiência do trabalho é muito melhorada sem operação frequente do host durante o processo de detecção.

eu  ★A sonda adota tecnologia de foco eletrônico, que possui maior resolução espacial, maior reconhecimento e maior capacidade anti-interferência para defeitos de corrosão locais.

eu  Não é sensível à forma de defesacts, ele pode detectar ocorrosão na espessura da parede ou outros defeitos de redução de espessura de membros metálicos "com camada de cobertura (camada de isolamento, camada de resfriamento, camada protetora, etc.)".

eu  As inspeções podem ser feitas com o equipamento em funcionamento (alta temperatura, baixa temperatura, materiais no equipamento etc.).

eu  Materiais que foram detectados: Detecção de espessuras de parede remanescentes de materiais metálicos ferromagnéticos, como aço carbono, aço de baixa liga.

eu  ★Ele também pode detectar as espessuras de parede restantes de aço inoxidável, liga de alumínio e outros materiais metálicos não ferromagnéticos.

eu  Forma da placa do tubo: Placa, retatubo ht, cotovelo, tanque.

eu  Materiais da camada de revestimento: materiais não condutores e não magnéticos (amianto, espuma, etc.), malha metálica, chapa de ferro, chapa de alumínio e outra camada protetora de metal.

eu  Fonte de alimentação híbrida AC/DC, bateria de lítio recarregável integrada funcionando continuamente por mais de 4 horas.

eu  Design anti-poeira e anti-respingos IP64 totalmente selado, design anti-queda e anti-vibração com bainha de silicone, mais adequado para condições de trabalho adversas.

4 Parâmetros técnicos

eu  Altura máxima de elevação: 300 mm

eu  Espessura máxima da parede de detecção: 2～45mm

eu  Diâmetro do tubo:≥20mm

eu  A espessura da camada protetora de metal:≤1 mm

eu  ★Precisão de detecção repetida: 2%

eu  ★Sensibilidade de detecção de defeitos de corrosão: 5% (proporção de volume)

eu  Velocidade de medição: 15~0,5 vez/s (reduzindo com o aumento da espessura medida da parede)

eu  O comprimento do cabo da sonda:3m, 10m (opcional)

eu  ★Bateria de lítio recarregável integrada, funcionando continuamente≥4 horas.

eu  ★Tamanho e peso: Anfitrião: L290×W220×H95mm≤3,8kg, Tipo P1/sonda pequena: L106×W61×H52mm 0,5kg, Tipo P2/sonda média:L148×W73×H192mm 1kg,P3/sonda grande:L196×W100×H62,5mm 1,5kg

eu  Temperatura do meio testado: -200～800℃

eu  Temperatura de contato da sonda:-50～+200℃

eu  Temperatura operacional do host: -10℃～+50℃

eu  Umidade:≤85% UR

eu  Fonte de alimentação do adaptador: MonofásicoCA100~240V/1,7A,50/60 Hz,Saída DC20V/5A

eu  Dissipação de energia:≤38VA

5   Lista de embalagem

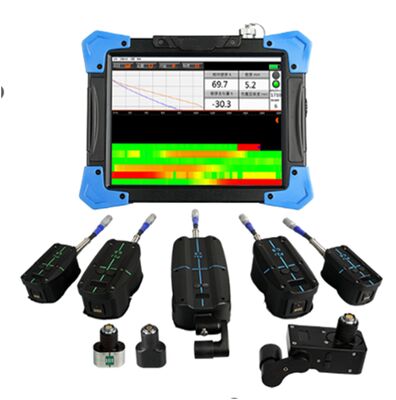

eu  Unidade principal(incluindo cabo de dados, carregador, cabo de sonda de 3m)                 1 conjunto

eu  Sonda de alta resolução em tubo desencapado de aço carbono (CSincluindo alça)  1 peça

eu  Sonda de aço carbono (CS: menor, médio,Grande)                          1 grupo

eu  Manual de operação                                                                             1 livro

eu  Certificado de calibração HUATEC                                                      1 cópia

eu  Caixa de instrumentoe/saco                                                                           1Pedaço
