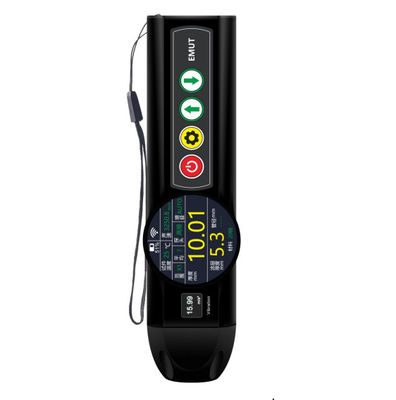

TG-50 OLED Ultrassônico de Espessura e Espessura de Revestimento e Vibração três em um
Medidor Ultrassônico de Espessura Eletromagnético
1Medidor Ultrassônico de Espessura Eletromagnéticoé um instrumento de medição de espessura ultracompacto tipo caneta, sem contato, que não requer agentes de acoplamento acústico. Ele pode realizar a medição da espessura de materiais metálicos ou magnéticos, ao mesmo tempo em que mede a espessura da camada de revestimento na parte externa de peças de trabalho magnéticas. Quando o instrumento é acoplado à peça de trabalho, ele pode medir a vibração da peça de trabalho.
Características do Produto:
l Tamanho pequeno, fácil de transportar
l Baixos requisitos para a superfície da peça de trabalho, sem necessidade de tratamento de polimento em superfícies ásperas e medição sem contato pode ser alcançada
l Insensível a revestimentos, permitindo a medição da espessura de peças de trabalho revestidas
l Não é necessário agente de acoplamento acústico, a medição da espessura de peças de trabalho de alta temperatura pode ser alcançada e a compensação de temperatura pode ser realizada
l Tela LCD circular IPS de alta definição de 1,3 polegadas, 360° sem pontos cegos
l Tela OLED de 0,42 polegadas, exibição de aceleração de alto brilho
l Medidor ultrassônico de espessura eletromagnético, medição de espessura de revestimento e análise de vibração três em um
Características Gerais:
A,O instrumento consiste em um host e um telefone celular, que são conectados sem fio via WiFi
B,O instrumento adota o princípio do ultrassom eletromagnético, e o processo de inspeção não requer polimento da superfície da peça de trabalho e agente de acoplamento
C,A sonda e o host são integrados, e a sonda pode ser substituída
D,Após conectar o telefone e o tablet, existem duas funções: A-scan e B-scan
E,Tipos de sonda configuráveis: sonda (≤80°C, medição de curto prazo), sonda de alta temperatura (≤800°C, medição de curto prazo)
F,Alça de alta temperatura configurável: alça curta (atende aos requisitos de medição de até 350°C, medição de curto prazo), alça longa (atende aos requisitos de medição de até 800°C, medição de curto prazo)
Parâmetros básicos:
|
Faixa de medição
|
1-240,0 mm
|
|
Distância máxima de descolamento
|
3,5 mm
|
|
Materiais de peças de trabalho detectáveis
|
Aço carbono, aço fundido, aço liga, aço inoxidável, cobre, alumínio, titânio e outros materiais condutores
|
|
Faixa de erro de medição
equipamento
|
Espessura da peça de trabalho<10mm, erro 0,05mm
Espessura da peça de trabalho>10mm, erro +(0,01+H/200) mm (H é a espessura da peça de trabalho)
|
|
Ganho de recepção
|
≤100dB
|
|
Faixa máxima de medição de
revestimento
|
6 mm
|
|
Faixa de medição de vibração
|
0-156 m/s²
|
|
Ângulo máximo de inclinação da sonda
|
±25°
|
|
Diâmetro mínimo (curvatura) da peça de trabalho detectável
|
6 mm
|
|
Método de excitação do campo da sonda
|
Ímã permanente
|
|
Tipo de onda sonora
|
Onda de cisalhamento
|
|
Exibição de forma de onda
|
Meia onda positiva, meia onda negativa, onda completa, onda de radiofrequência, onda de envelope
Faixa de ajuste de velocidade do som da onda sonora
|
|
1000-9999 m/s
|
Compensação de alta temperatura
|
|
Com função de compensação automática de velocidade do som em alta temperatura
|
Fonte de alimentação
|
|
Bateria de lítio embutida, tempo de trabalho não inferior a 4 horas
|
Modo de baixo consumo de energia
|
|
Suporta modo Gecko
|
, Tempo de espera pode chegar a mais de 20 horas-10~+50°C
|
|
Faixa de temperatura de armazenamento do host
|
0-+40°C
|
|
Peso do host
|
250g (com sonda de temperatura normal)
|
|
Tamanho do host
|
Comprimento 170mm × largura 40mm × espessura 35mmConfigurações Padrão3
|
|
Nome
|
Quantidade
|
Observação
|
Sonda de temperatura normal de grande diâmetro
|
1
|
4MHz, Φ40mm*60mm
|
4
|
|
|
Sonda de temperatura normal 1
|
|
|
|
Suporta sistema Android, HarmonyOS
|
Cabo de carregamento e dados
|
|
1
|
|
Software para PC
|
Manual e certificado de calibração
1
|
|
|
|
|
1
|
|
|
|
|
1 8
|
|
|
|
|
Configuração Opcional
1
|
|
|
|
|
Quantidade
Observação
1
|
|
|
|
1
|
4MHz, Φ33mm*40mm
|
|
|
Sonda de temperatura normal de pequeno diâmetro14MHz, Φ13mm*36mm3
|
Sonda de temperatura normal de grande diâmetro
|
1
|
4MHz, Φ40mm*60mm
|
4
|
|
|
1
|
|
1
|
|
Suporta sistema Android, HarmonyOS
|
6
|
|
7
|
|
Software para PC
|
1
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
