TG-5600DL Medidor de espessura ultra-sônico portátil de alta precisão com registrador de dados A-Scan B-Scan

TG-5600DL Medidor de Espessura Ultrassônico Portátil de Alta Precisão com Registrador de Dados A-Scan B-Scan

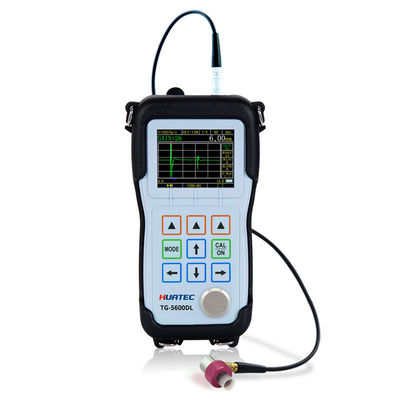

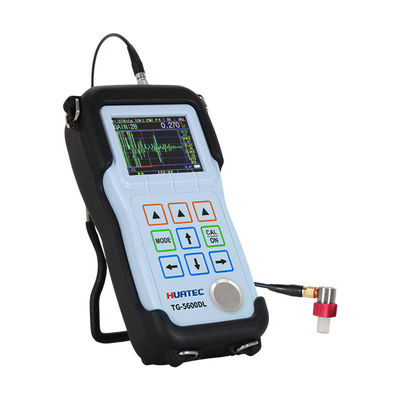

O HUATEC TG-5600DL é um medidor de espessura ultrassônico portátil. Com base nos princípios operacionais de medição ultrassônica, o TG-5600DL é capaz de medir a espessura de vários materiais com precisão de até 0,001 milímetros ou 0,0001 polegadas, e é amplamente utilizado em uma variedade de aplicações de medição de espessura.

Os usuários podem medir a espessura a partir de apenas um lado do material a ser medido, sem danificar a peça de trabalho.

O TG-5600DL pode exibir leituras de espessura e A-scans ao mesmo tempo, permitindo que os usuários verifiquem as formas de onda. A exibição do eco ajuda os usuários a controlar a medição, de modo que a faixa de medição de espessura seja grande, os valores de medição sejam corretos e os erros relacionados ao material na medição também possam ser evitados. A função B-scan é usada para observar o perfil inferior da peça de trabalho a ser medida. A sonda se move ao longo da superfície da peça de trabalho para exibir a seção transversal da peça de trabalho.

Este medidor pode ser usado na fabricação, indústria de processamento de metais, aeroespacial, transporte ferroviário, indústria química, indústria de inspeção de commodities e outros campos de teste. Além de medir com precisão uma variedade de placas e peças processadas, monitorando uma variedade de tubos e vasos de pressão em equipamentos de produção para monitorar ainda mais seus níveis de afinamento após serem corroídos durante o uso, o que é uma ferramenta indispensável na indústria de testes não destrutivos.

A função de armazenamento é opcional, de acordo com as diferentes necessidades dos clientes, e o registrador de dados de grande capacidade embutido pode armazenar até 100.000 valores de medição de espessura e 400 formas de onda. Outras funções podem ser opcionais, como medição de espessura multicamadas, resolução ultra-alta, medição de espessura de grande alcance, redução de ruído digital e modo de janela, camada de óxido de parede interna, comunicação em tempo real, multicanal e outras opções.

Parâmetros Principais

Principais Funções de Medição

• A maioria das medições de materiais pode ser feita usando transdutores de elemento único.

• Faixa de medição de espessura: 0,01 mm ~ 38 m, dependendo do material a ser medido, sonda, condições da superfície, temperatura e configuração selecionada.

• Determinar a velocidade do som de um material com velocidade de som desconhecida

• Alta resolução: A resolução de exibição regular é de 0,001 mm, a resolução ultra-alta opcional pode atingir 0,0001 mm.

• Unidades de medição: milímetros, polegadas, mícrons e mils.

• Medição de alta temperatura: temperaturas de até 500°C.

• Menu de configuração padrão do sistema: Para conveniência do usuário, ele foi configurado de acordo com as condições padrão para o uso da sonda do instrumento.

• Função de pausa: permite operações de processamento pós-medição. Ajuste convenientemente todos os parâmetros para obter dados de medição estáveis.

• Função de exibição de forma de onda em tela cheia: aumenta a área de exibição do eco em 20%, proporcionando ao operador uma experiência de janela grande.

• Indicação de intensidade do eco: Quanto mais forte o eco, mais barras indicadoras são exibidas, especialmente a exibição de dígitos, que é mais útil.

• Modo B-scan baseado em tempo: É usado para observar o perfil inferior da peça de trabalho a ser medida.

• Modo Diferença/Taxa de Redução: A diferença de espessura em relação ao ponto definido é exibida e expressa como uma porcentagem da taxa de redução.

• Ganho variável no tempo TDG: O pulso inicial ou o eco de interface podem ser efetivamente reduzidos diminuindo o ganho inicial, e o eco inferior da amostra testada pode ser aumentado aumentando o ganho máximo, o que facilita a medição.

• Modo de Medição: Pulso-Eco (P-E), Eco de Interface (I-E), Eco-Eco (E-E), Eco Múltiplo (I-ME), Verificação de Eco Duplo (E-EV)

Configuração Padrão

Acessórios Opcionais

A tabela lista a velocidade de propagação do ultrassom em vários materiais comuns. É apenas para referência. A velocidade real desses materiais pode diferir da velocidade na tabela por vários motivos, por exemplo, composição do material, orientação preferencial dos grãos, porosidade e temperatura, etc. Portanto, para obter a melhor precisão de medição, uma amostra feita de um material específico deve ser testada primeiro para confirmar a velocidade do material específico.

Lista de Velocidade de Materiais

Nota:A tabela acima é apenas para referência. Para calibração de velocidade real, consulte 6.2 calibração de velocidade
