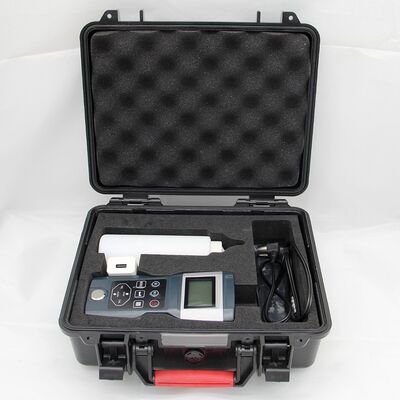

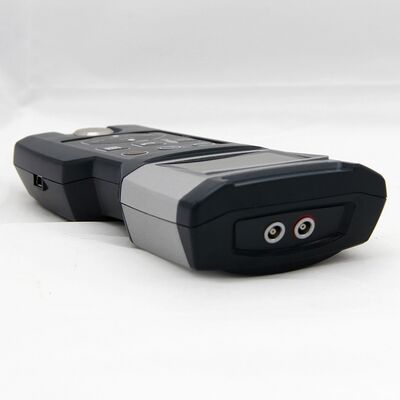

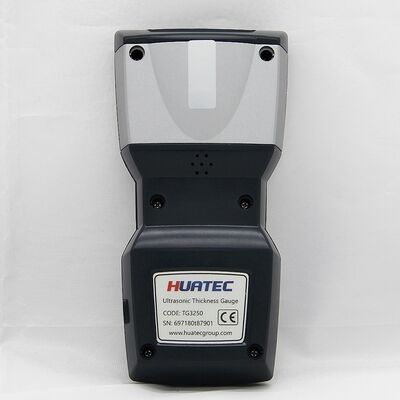

TG-3250 Medidor de espessura ultra-sônica digital de alta precisão através de revestimento

TG-3250 Medidor de espessura ultra-sônica digital de alta precisão através de revestimento
TG-3250 Medidor de espessura ultra-sônica digital de alta precisão através de revestimento TG-3250 Medidor de espessura ultra-sônica digital de alta precisão através de revestimento TG-3250 Medidor de espessura ultra-sônica digital de alta precisão através de revestimento TG-3250 Medidor de espessura ultra-sônica digital de alta precisão através de revestimento

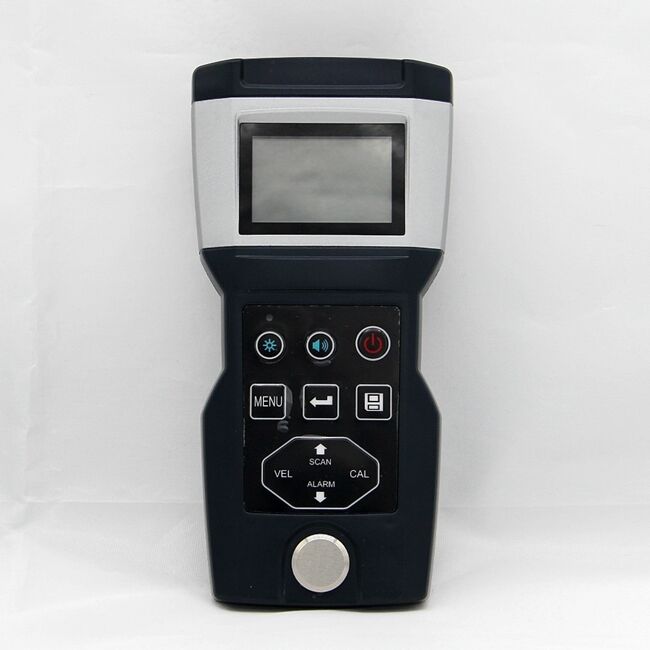

Imagem Grande :  TG-3250 Medidor de espessura ultra-sônica digital de alta precisão através de revestimento

Detalhes do produto:
Lugar de origem: China
Marca: HUATEC
Certificação: ISO，CE
Número do modelo: TG-3250
Condições de Pagamento e Envio:
Quantidade de ordem mínima: 1 CONJUNTO
Detalhes da embalagem: em caixa
Tempo de entrega: 3 a 7 dias após o pagamento
Termos de pagamento: L/C, T/T, Western Union
Habilidade da fonte: 100 conjuntos por mês
Contato

TG-3250 Medidor de espessura ultra-sônica digital de alta precisão através de revestimento

descrição
Nome do produto: Medidor de espessura ultra-sônica através do revestimento Precisão: 0,001 milímetros ou 0,0001 polegadas
Metal: aço, ferro fundido, alumínio, cobre Modos de medição: Pulso-Eco, Eco-Eco, Interface-Eco
Destacar:

medidor de espessura digital do revestimento

,

medidor de espessura ultra-sônico de alta precisão

,

Equipamento de ensaio não destrutivo com garantia

Medidor de espessura ultra-sônica digital de alta precisão através de revestimento



O TG-3250 é um medidor de espessura ultra-sônico digital de alta precisão.Com base nos mesmos princípios de funcionamento que o SONAR, é capaz de medir a espessura de vários materiais com uma precisão de até 0É adaptado para medir a espessura de um bom condutor para ultra-sônicos, tais como metal (aço, ferro fundido, alumínio, cobre), plástico, cerâmica, vidro,fibras de vidro e assim por diante.



Parâmetros técnicos





Intervalo de medição 0.75~400 mm (aço) Faixa de velocidade do som 1 ~ 19999 m/s
Resolução 0.001mm / 0.0001 polegadas Precisão 00,03 mm ou 0,3%*H
Período de medição 4 vezes por segundo Frequência da sonda 2MHz, 3MHz, 5MHz,7.5 MHz
Modo de calibração Calibração da sonda e calibração de dois pontos Bloco de calibração 4.000mm (aço)
Modo de medição P-E, I-E, E-E Ganho ajustável 16 Etapas
Modo de medição Ponto único, varredura, captura min/max, diferencial, alarme Armazenamento de dados 1000 medições, incluindo espessura, velocidade do som, tempo, etc.
Exibição Inglês / chinês selecionável,
Exibição LCD FSTN com luz de fundo		 Exibir conteúdo Espessura, velocidade do som, estabilidade, bateria, modo de medição, etc.
Comunicação Interface Bluetooth e Mini-USB, protocolo de porta serial virtual Imprimir Impressoras térmicas portáteis Bluetooth opcionais
Fornecimento de energia 3Bateria recarregável de iões de lítio de 7 V Desligue Timeout apagado, bateria baixa apagada
Temperatura de utilização -10 ~ 50 °C Temperatura de armazenamento -30 ~ 60 °C
Tamanho 157 mm*78 mm*37 mm Peso Cerca de 260g.
Material da concha Liga ABS e PC Material da caixa ABS (IK08 / IP67)


Características:

  • Chip de tempo de alta precisão e modelo V-Path utilizados para medição de precisão
  • Técnica de compensação de temperatura em tempo real que suporta a calibração de uma sonda por via única para utilização a longo prazo.
  • Medição através da pintura (versão padrão), medir simultaneamente as espessuras dos revestimentos e dos materiais (versão avançada)
  • Interface Bluetooth e Mini-USB para impressão e comunicação, software host atualizável
  • Pode trabalhar com sondas de dois elementos e também sondas de elemento único.
  • Este instrumento pode ser usado para todos os tipos de placas e várias peças de usinagem para medição precisa, adequado para medir metal (como aço, ferro fundido, alumínio, cobre, etc.), plástico,cerâmica, vidro, fibra de vidro e qualquer outra espessura ultrasônica do bom condutor, pode ser amplamente utilizado em petróleo, química, metalurgia, manufatura, navio, aviação, aeroespacial e outros campos.



Funções principais:

  • Suporte aos modos de medição Pulse-Echo ((P-E), Echo-Echo (E-E), Interface-Echo (I-E)
  • 16 tipos de ganho opcional, ganho ajustável, 7 tipos de frequência de transmissão
  • Suporte ao modo de digitalização, modo de captura min/max, modo de diferencial e modo de alarme
  • Calibração da velocidade do som por espessura conhecida
  • Capacidade de armazenamento de 1000 medições com espessura, velocidade, tempo, etc.
  • Comunicação com PC ou smartphones, suporte à medição e controle de comando online (versão OC)



Parâmetros da sonda

Os indicadores técnicos (o intervalo de medição está relacionado com as propriedades do material a medir, o estado de engate e outros factores de influência,e o intervalo de medição do aço 45# é mostrado no quadro)



Pro

Rótulo S15-P06 S2M-P14 G5M-P10 G5M-P08 G7M-P06 G2M-P12 H3M-P12
Tipo Solteiro Solteiro Dual Dual Dual Dual Dual
Intervalo de medição 0.15 ~ 28 mm 30 a 2000 mm 0.8~300 mm 0.8~225 mm 00,8 a 50 mm 3.0~700 mm 2.0~200 mm
Medida H<10 0.01 mm 　 00,03 mm 00,03 mm 00,03 mm 0.05 mm 0.05 mm
Erro H≥10 00,3%H 00,5% H 00,3%H 00,3%H 00,3%H 00,5% H 00,5% H
Diâmetro externo da sonda 8 mm 19 mm 13 mm 11 mm 9 mm 17 mm 15 mm
Frequência da sonda 15 MHz 2MHz 5 MHz 5 MHz 7.5 MHz 2MHz 3 MHz
Temperatura de contacto -10 a 60 °C -10°C a 310°C -10 a 60 °C -10 a 60 °C -10 a 60 °C -10 a 60 °C -10°~310°C
Usando intervalo Medição de alta precisão ou medição de peças de trabalho ultrafinas Sem atraso, medição de peça de trabalho ultra espessa Medição da peça de trabalho convencional Sonda de micro-diâmetro para medição de superfícies curvas e medições convencionais Proba de micro-diâmetro para medir a superfície curva e a pequena peça de trabalho De diâmetro grosso, para medição de fundições e de peças de trabalho mais espessas Sonda de alta temperatura para medir peça de trabalho de alta temperatura





Comparação de versões

Versão Modo de medição Medição através da tinta Revestimentos de medição
Fundamentos P-E x x
Padrão P-E, I-E, E-E √ x
Avançado P-E, I-E, E-E, E-C, C-E √ √

TG-3250 Medidor de espessura ultra-sônica digital de alta precisão através de revestimento 0
