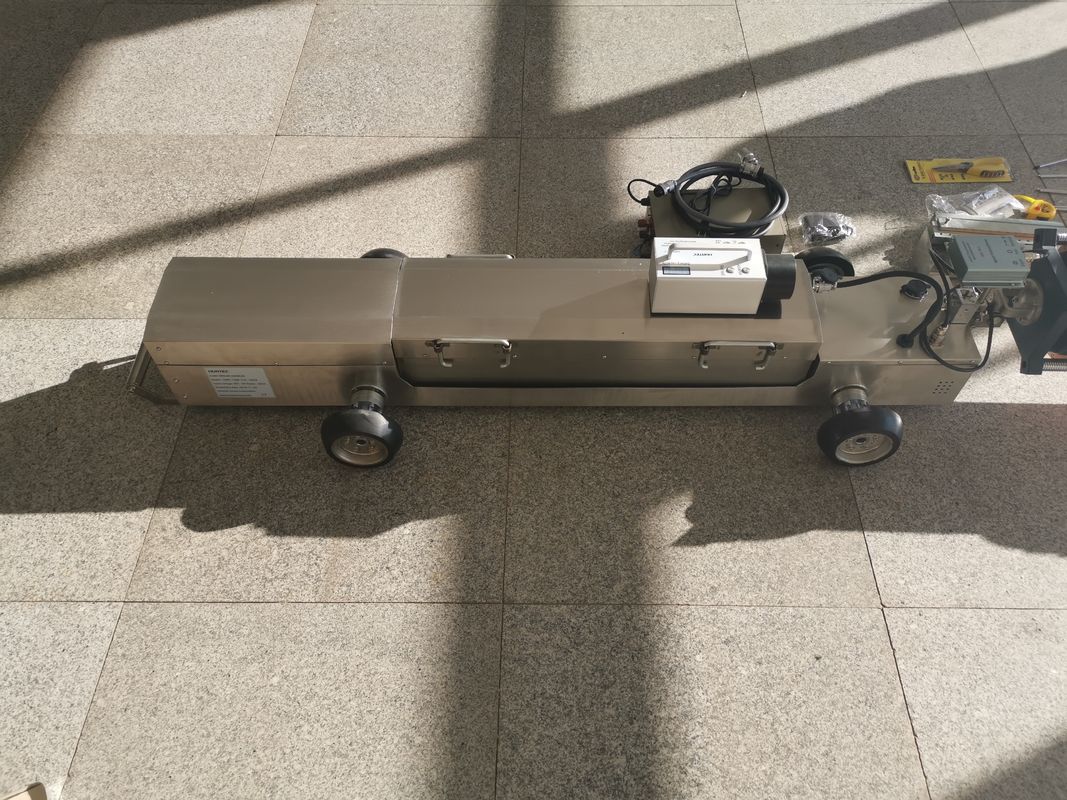

Rastreador de Tubos de Raios-X HUATEC HXPC-100B1
Principais objetos de detecção
·Inspeção de solda circunferencial de tubulação: Exposição panorâmica de 100% é realizada em soldas circunferenciais de topo de tubulação para detectar defeitos como porosidade, inclusão de escória, falta de penetração, trincas, etc. Este tipo de detecção geralmente usa um feixe de raios-X de 360 ° x 30 ° para garantir uma imagem circular da solda.
·Detecção de corrosão e espessura de parede do corpo da tubulação: Pode identificar a corrosão, erosão e perda de espessura de parede da parede interna da tubulação, incluindo a corrosão sob a camada de isolamento (CUI) da tubulação com camada de isolamento, e geralmente não requer desligamento ou remoção da camada de isolamento.
·Anormalidades estruturais internas: são encontrados bloqueios, depósitos, deformações ou outros danos mecânicos dentro da tubulação.
Parâmetros
|
Modelo do rastreador
|
HXPC-100B1X
|
|
Diâmetro interno do tubo aplicável
|
Φ400-1100 mm
|
|
Inclinação ideal de subida do tubo de limpeza
|
12°
|
|
método de controle
|
Posicionamento magnético
|
|
tensão de saída
|
150-250 kv
|
|
Corrente de saída
|
3 mA
|
|
tempo de exposição
|
0-3 min
|
|
precisão de posicionamento
|
±5 mm
|
|
Velocidade de deslocamento
|
12 m/min
|
|
Tensão / capacidade da bateria
|
108V/7AH,108V/12AH
|
|
Distância de caminhada sem exposição
|
2000m
|
|
Espessura de parede aplicável
|
≤34mm
|
|
Comprimento total do rastreador mm
|
2100(corpo do carro1100mm sapata550mm)
|
|
Modo de acionamento
|
Acionamento único
|
|
tamanho do ponto focal
|
2.0*2.0
|
|
Ângulo de radiação de raios-X
|
360°*30°
|
|
Temperatura ambiente de operação
|
-20°C a +75°C
|
|
temperatura de armazenamento
|
0°C a +60°C
|
|
Umidade ambiental aplicável
|
≤85%
|
|
Peso da caixa da bateria
|
21Kg,42Kg
|
|
Peso do gerador
|
13kg
|
|
Peso de escalada
|
30kg
|
|
O raio de giro do rastreador
|
＞7D
|
|
Tipo de gerador
|
HUATEC XXGH-2505 cerâmica
|
Características
l Ao contrário do controle dos equipamentos por meio de sons, os manipuladores podem controlar os momentos de exposição e manipular os rastreadores de tubos de raios-X para se moverem para frente ou para trás por meio de um orientador magnético.
l Os localizadores magnéticos possuem as seguintes características: maior precisão posicional, forte penetrabilidade e maior estabilidade. O transmissor magnético é equipado com display elétrico.
l Os rastreadores de tubos de raios-X podem exibir a tensão da bateria e julgar diretamente o uso da bateria.
l O software dos rastreadores de tubos de raios-X é escrito com códigos de falha. Consulte a tabela de códigos de falha para detectar mau funcionamento do equipamento.
l O rastreador de tubos de raios-X tem tamanho menor, peso mais leve e é mais conveniente para transporte e operação.
l Equipado com todos os tipos de funções de proteção, incluindo proteção contra água, proteção de 20 minutos sem operação, etc.
l Os usuários podem substituir o controlador, a placa de circuito e outras peças facilmente devido ao design modular.
l O gerador adota um detector de falhas portátil de cone circunferencial pequeno 2005: o controlador e a cabeça da máquina são separados, o que é mais conveniente para os usuários substituírem, depurarem e testarem. Se o gerador for equipado com o controlador, o conjunto completo pode ser usado como um detector de falhas portátil.
l O rastreador é equipado com carga falsa e o tempo é definido para 0,2 minuto. O rastreador pode simular o trabalho de carga real, como exposição, movimento para frente ou para trás sem conectar a cabeça do tubo. Esta função permite que os usuários aprendam como localizar e determinar a falha.
l O eixo de alongamento adota conexão sem chave, que é mais conveniente para substituição.
l O receptor magnético possui 8 faixas de engrenagem, que atendem aos requisitos de diferentes diâmetros.
