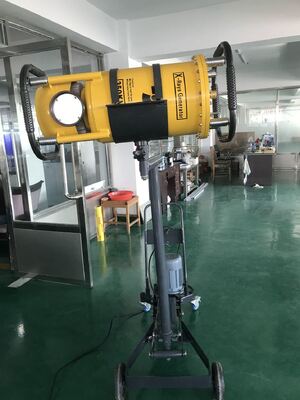

Detector de falhas de raios-X portátil de conversão de frequência de 350 KV XXG-3505
Características:
◆Adopção de controlo por microcomputador e estrutura modular, com forte capacidade anti-interferência e elevada automatização e desempenho fiável.
◆A definição dos parâmetros, o processo de trabalho e a indicação do problema serão indicados no ecrã LED.
◆ Uma chave de envelhecimento independente foi concebida para envelhecer a máquina de forma conveniente.
◆ O tempo de irradiação até ao tempo de arrefecimento é de 1:1.
◆ O controlador pode reconhecer automaticamente o tipo de gerador de raios-X.
◆ O painel de cores à prova de água e poeira e o teclado de som digital são introduzidos para que os parâmetros de exposição sejam prontamente e precisamente selecionados.
◆ Garantir a segurança na utilização do instrumento, que é instalado com sobrevoltagem, sob voltagem,
Dispositivo de proteção contra sobrecorrência, sobrecorrência e sobre temperatura.
◆Uma fechadura de segurança única é concebida para proteger o operador dos danos causados pela radiação.
◆Adotar a gama mais ampla de valores KV e resolver o problema de dificuldade da gama radiográfica curta.
◆ Função de atraso de exposição ------ o tempo de atraso pode ser definido em menos de 10 minutos para manter o operador seguro no local de trabalho.
◆ Compatibilizar com vários geradores e funcionar de forma fiável.
◆O número de exposições pode ser acumulado.
(Após a unidade estar pronta, mas antes de pressionar a tecla "ON", pode pressionar a tecla "A" (tecla de atraso) três vezes para verificar o número de exposições e pressionar qualquer tecla para voltar.)
◆Com saída de lâmpada de aviso de raios e cabo de ligação do terminal de bloqueio porta-máquina.
(Bloqueio porta-máquina, quando a porta principal se abre, o instrumento corta automaticamente a alta tensão para proteger o operador)
Parâmetros técnicos principais
|
TÍPO
Ponto de referência
|
Outros produtos de limpeza |
| Espessura máxima de penetração Aço (A3) |
60 mm |
| Distância focal |
600 mm |
| Tempo de exposição |
Cinco minutos. |
| Tipo de filme |
Agfa D7 |
Ecrã intensificador de folha de chumbo duplo
|
0.03 |
| Dispositivos de quarto escuro |
20±2°C |
| Desenvolvimento |
5 minutos. |
| Escuridão |
1.5 |
| Input |
Voltagem (V) |
220V±10% 50-60 Hz |
| Capacidade (KVA) |
3.5 |
| Produção |
Voltagem do tubo (KVP) |
200-350Kv |
| Corrente do tubo (mA) |
5 |
| Estabilidade |
± 1% |
|
Radiografia
Tubos
|
Foco mm2 |
2.5x2.5 |
| Ângulo de radiação |
40±5° |
| Sensibilidade |
k≤1,8% |
| Modo de operação |
Função intermitente, tempo de irradiação até ao tempo de arrefecimento é 1:1 |
|
Raios-X
Controlador
|
Dimensão |
350×290×160 |
| Peso |
11 kg |
| Estrutura do circuito |
Controle por micro-computador, estrutura modular, sinal de voz |
|
Radiografia
Gerador
|
Refrigeração |
Refrigeração por ar forçado |
| Isolamento |
SF6 Isolamento a gás |
| Pressão de trabalho |
0.35Mpa-0.45Mpa |
| Dimensão |
335×335×700 |
| Peso (kg) |
43 kg |
| Temperatura de funcionamento |
-10°C―+40°C |
| |
|
|
|

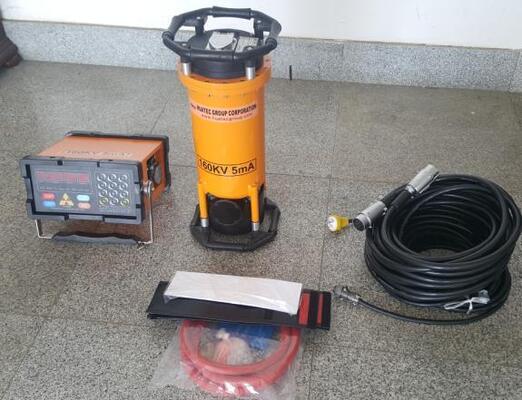

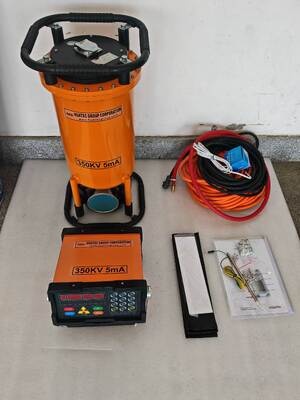

Entrega padrão
| Tubos de raios-X de cerâmica direcional |
1 pcs |
|
| Gerador |
1 conjunto |
|
| Ligação de cabo de alta tensão |
1 pcs |
25 metros |
| Controlador |
1 conjunto |
|
| Cabo de alimentação |
1 pcs |
10 metros |
| Cabo de aterragem |
1 pcs |
5 metros |
| Acessórios |
1 conjunto |
|
| (Incluindo: lâmpadas de alarme, 1 peça; carta de chumbo, 1 caixa; fitas escuras de filme, 5 peças; ecrã de intensificação, 5 peças; penetrámetro de fio (IQI) 1 conjunto; fusível, 1 peça) |
Acessórios opcionais:
Plataforma de ensaio, penetrômetro IQI/fios, letra/dígitos de chumbo, fita de chumbo, cassete, tela de chumbo, dosímetro pessoal, visor de filme, densitômetro, desenvolvedor de filme, luz de quarto escuro, bloco de calibração RT, etc..
