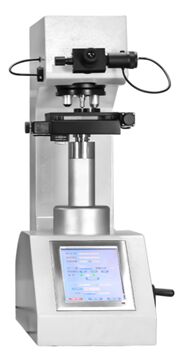

Testador de Dureza Vickers Microscópico Automático com Tela Sensível ao Toque e Torre Rotativa HVS-1MDT-AXY
O Testador de Dureza Vickers Microscópico Automático HVS-1MDT-axy consiste em duas partes:
l Testador de microdureza automático com tela sensível ao toque e torre rotativa HV-1MDT
l Sistema de medição e controle automático de dureza Vickers HVS - AXY
一,Testador de microdureza automático com tela sensível ao toque e torre rotativa HV-1MDT
Introdução ao produto
O testador de microdureza digital automático com torre automática HV-1MDT adota um mecanismo de elevação com guia cruzado óptico, o valor da força é preciso, a imagem é clara, é um testador de microdureza de ponta ideal.
As principais características
1. Interface de tela sensível ao toque de 8 polegadas, fácil de operar;
2. Durante o teste, o cabeçote de pressão e a lente objetiva alternam automaticamente, e o posicionamento automático do ponto de teste é preciso;
3. O mecanismo de elevação com guia cruzado óptico é adotado para garantir a precisão da guia; Transmissão de força em dois estágios de cremalheira e pinhão, pode realizar transmissão de força rápida e estável;
4. Fonte de luz LED, longa vida útil, sem necessidade de substituir a lâmpada;
5. Pode ser equipado com uma câmera embutida, a imagem é mais clara.
6 pode ser calibrado de acordo com o bloco de dureza padrão ou escala de comprimento, de acordo com o valor de dureza alto, médio e baixo, corrige automaticamente a dureza, o valor de dureza é mais preciso.
7. Todos os parâmetros e resultados do teste são armazenados em um pendrive no formato Excel, o que é conveniente para processamento de dados e saída de relatórios de teste;
8. Vários valores de dureza são convertidos uns nos outros;
9. Os parâmetros de configuração do teste são protegidos por senha;
10. Pelo menos 3 idiomas, como chinês e inglês, estão disponíveis;
11. Com interface RS-232, pode ser conectado ao computador (opcional);
12. Força máxima de teste opcional de 2kg.
Parâmetros técnicos
|
Modelo
|
HV-1MDT
|
|
Força de teste
|
10gf (0.098N),25gf (0.245N),50gf (0.49N),100gf (0.98N), 200gf (1.96N),300gf (2.94N),500gf(4.9N),1Kgf (9.8N)
|
|
Conforme a norma
|
GB/T4340.2,ASTM E92
|
|
Resolução de medição
|
0.01µm
|
|
Exibição e saída de dados
|
Tela sensível ao toque de 8" para leitura, pode armazenar 20 tipos de resultados de teste, equipada com disco U, impressora embutida opcional e interface RS-232
|
|
Régua de conversão
|
Rockwell, Brinell
|
|
Faixa de teste de dureza
|
8~2900HV
|
|
Método de aplicação da força de teste
|
Automático (carregamento, retenção, descarregamento)
|
|
Ampliação
|
400X(teste),100X(Teste e observação)
|
|
Tempo de retenção da força de teste
|
1-99s
|
|
Altura máxima permitida da amostra
|
100mm
|
|
Distância entre a cabeça e a parede
|
130mm
|
|
Mesa de teste X-Y
|
Tamanho:100*100mm Movimento máximo:25*25mm
|
|
Tamanho
|
540*260*650mm
|
|
Peso
|
Aproximadamente 50Kg
|
|
Energia
|
AC220V+5%,50-60Hz
|

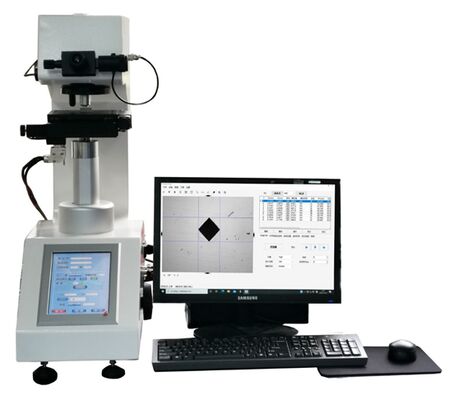

二,Sistema de medição e controle automático de dureza Vickers HVS - AXY
O Sistema de Medição e Controle Automático de Dureza Vickers HVS- AXY é um sistema de medição e controle automático por computador desenvolvido independentemente pela empresa. Ele é conectado perfeitamente a vários tipos de Testadores de Dureza Vickers (incluindo micro-Vickers), formando um conjunto perfeito de sistema de medição automática de dureza.
A medição automática de dureza é usada principalmente para medir a dureza Vickers de vários metais e alguns materiais não metálicos. Pode medir a dureza de todos os tipos de peças metálicas e componentes após tratamento térmico. Ao mesmo tempo, é adequado para a determinação da profundidade da camada de endurecimento efetiva, da camada de revestimento e da posição afetada pelo calor das peças soldadas. Também pode ser usado para observar a estrutura metalográfica interna de várias peças metálicas e para coletar, exibir e imprimir imagens.
O sistema é especialmente adequado para medir a dureza superficial da peça de trabalho tratada termicamente, a curva de distribuição do gradiente de dureza e a profundidade da camada de endurecimento efetiva.
Parâmetros técnicos
1. A câmera possui 5 megapixels embutidos e a imagem é clara.
2. Sistema operacional: Windows 10
3. Plataforma de carregamento automático X-Y de alta precisão
|
Motor de acionamento
|
Motor de passo
|
|
Controle do driver
|
A velocidade de movimento nos eixos X-Y pode ser alterada de forma flexível através do software.
|
|
Tamanho
|
110 × 110mm
|
|
Distância máxima de movimento
|
50 × 50mm na direção do eixo X-Y
|
|
Distância mínima de movimento
|
1mm
|
|
Velocidade de movimento
|
1-10mm/seg,Ajustável
|
|
Precisão de repetição do deslocamento
|
1um-3um Dentro
|
|
Configuração do modo de movimento da plataforma
|
Você pode clicar em qualquer ponto na interface para selecionar automaticamente o ponto, você pode definir a posição inicial da linha reta e a localização do movimento aleatório, através do clique do mouse na plataforma de deslocamento automático X-Y para controle de movimento arbitrário em 8 direções, a velocidade pode ser ajustada, pode resetar automaticamente, pode resetar arbitrariamente a coordenada zero
|
4. Software de medição e controle
|
Descrição do sistema
|
Conclui automaticamente a pressão contínua, retenção de carga, leitura, gravação de dados, escolhendo um método de medição, todas as medições serão concluídas automaticamente rapidamente;
Selecione linhas retas, linhas em zigue-zague, círculos, arcos, pontos aleatórios, matrizes e modos de autoaprendizagem de acordo com diferentes necessidades; O software de processamento de dados é usado para melhorar a legibilidade de indentação não clara em superfícies não lisas;
A profundidade da camada endurecida formada após a medição contínua da amostra pode ser exibida em forma de tabela.
Pode facilmente gerar todos os tipos de dados de medição, tabela de valores de dureza, profundidade da camada endurecida, valor máximo, médio, mínimo.
|
|
Controle do testador de dureza
|
O testador de dureza pode ser controlado automaticamente: torre automática (lente objetiva, indentador, lente objetiva comutação automática), carregamento automático, controle de medição automática
Você pode definir o brilho da fonte de luz do micro testador de dureza
Selecione o controle objetivo para conversão e reflita na interface do software para calcular as mudanças de parâmetros
Selecione ou inicie o controle dos indentadores do durômetro para entrar automaticamente na posição de carga, carregar, reter, descarregar e retornar automaticamente à posição de medição objetiva
A carga definida pelo durômetro pode ser refletida automaticamente na interface do software
|
|
Modo de movimento da plataforma de controle (Padrão)
|
O sistema de software pode controlar a plataforma de carregamento automático para programação e movimento, que pode ser:
1) Modo de medição (Aleatório A)
Use este modo para suprimir e ler um ponto opcional.
2) Modo de medição (Aleatório B)
Meça e leia qualquer ponto. Gira a posição coordenada selecionada em qualquer ângulo.
3) Pressão transversal (direção do eixo X) e leitura
4) Pressão longitudinal (direção do eixo Y) e leitura
5) Modo de medição (Conjunto de Linha A)
Use este modo para pressionar e ler a superfície em uma direção angular (movimento em zigue-zague, ou seja, medição da profundidade da camada endurecida do movimento da linha quebrada).
6) Modo de medição (Conjunto de Linha B)
Use este modo para intervalos regulares de pressão e leitura.
7) Métodos de programação móvel, como movimento de coordenada de trajetória
As 8 linhas acima podem ser definidas ao mesmo tempo, cada linha pode definir 999 posições
|
|
Método de medição
|
Modo automático: carregamento automático + medição automática + exibição automática dos resultados de medição
Medição manual opcional
|
|
Método de aquisição/reconhecimento de imagem
|
Adota câmeras de alta qualidade e alta resolução com resolução de 12 milhões e aquisição de imagem original de grande porte; Uma variedade de métodos de compressão de imagem é conveniente de usar (imagens adotadas e resultados de medição para formato de armazenamento, formato de armazenamento de imagem BMP, JPG e outros formatos de arquivo comuns).
O sistema automático de medição de indentação Vickers adota tecnologia de reconhecimento de pixels e analisa a imagem de indentação através de software especial de análise de indentação de dureza Vickers, e o software de análise adota tecnologia de processamento de imagem digital com algoritmo de segmentação de borda para extrair a borda da indentação experimental, e então o método de extração da borda de indentação de microdureza é analisar o sinal de amostragem da indentação de teste com a teoria de multirresolução de wavelet, e ajustar a linha da borda de indentação com o método dos mínimos quadrados, ele pode extrair e calcular automaticamente e com rapidez o valor de dureza Vickers a partir da área de indentação do teste de dureza Vickers de microestrutura, e melhorar a legibilidade de indentação não clara em superfícies não lisas.
|
|
Tempo de medição automática
|
Aproximadamente 0.3seg/1 Indentação
|
|
Indentação de medição repetitiva
|
±1.0% (700HV/500gf)
|
|
A indentação mínima pode ser medida
|
Aproximadamente 5mm (medição automática)
|
|
Unidade mínima de medição
|
0.01mm
|
|
Idioma
|
Inglês
|
|
Formato de saída de dados/
Função de edição
|
O relatório de inspeção pode ser personalizado de acordo com os requisitos do usuário;
Através do software de processamento de dados, a profundidade da camada endurecida formada após a medição contínua da amostra pode ser exibida em forma de tabela.
Pode facilmente gerar vários dados de medição, tabela de valores de dureza, profundidade da camada endurecida, valor máximo, médio, mínimo, exibir e gerar imagens coloridas com valor de dureza;
Valor de dureza, tabela de dureza, gráfico de profundidade da camada endurecida, inserção de imagem e outros dados podem ser editados e impressos de forma flexível em um relatório de teste "WORD" (opcional "EXCEL") contendo estatísticas matemáticas e curva de profundidade da camada endurecida e salvos (formato WORD) (opcional "EXCEL"), também pode imprimir a topografia da amostra observada e salvar. A microestrutura da indentação e do fundo foi refletida diretamente, e a análise metalográfica foi feita sob lentes objetivas de diferentes ampliações.
|
