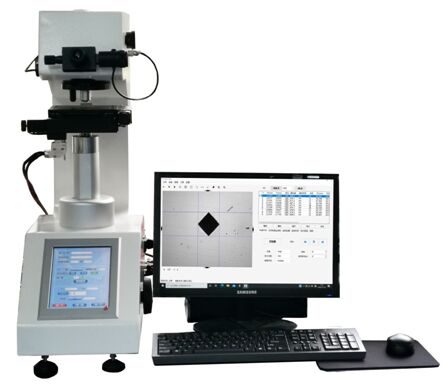

Teste de dureza automático de micro-Vickers
HVS-1MDT-axis Automatic Microscopic Vickers Hardness Tester consiste em duas partes:
- HV-1MDT Teste de micro-dureza com ecrã táctil de torre rotativa automática
- HVS - Sistema automático de medição e controlo da dureza AXY Vickers
I. Teste de micro-dureza com ecrã táctil de torre giratória automática HV-1MDT
Introdução do produto
HV-1MDT teste de micro dureza digital automática da torre adota mecanismo de elevação óptico de trilho de guia cruzado, o valor da força é preciso, a imagem é clara, é um teste de micro dureza ideal de ponta.
Principais características
1. Interface com ecrã táctil de 8 polegadas, fácil de operar;
2Durante o ensaio, a cabeça de pressão e a lente objetiva alternam automaticamente e o posicionamento automático do ponto de ensaio é preciso;
3. O mecanismo de elevação com trilho de guia óptico cruzado é adotado para garantir a precisão de orientação; Rack e pinhão duas transmissão de força estágio, pode realizar a transmissão de força rápida e estável;
4. fonte de luz LED, longa vida útil, sem necessidade de substituir a lâmpada;
5. pode ser equipado com uma câmara embutida, a imagem é mais clara.
6 pode ser calibrado de acordo com a escala de dureza padrão do bloco ou do comprimento, de acordo com os valores de dureza alta, média e baixa automaticamente para correção de dureza,valor de dureza é mais preciso.
7. Todos os parâmetros e resultados de teste são armazenados em disco flash USB no formato Excel, que é conveniente para processamento de dados e produção de relatório de teste;
8. Vários valores de dureza são convertidos uns nos outros;
9. Os parâmetros de configuração de teste são protegidos por senha;
10- pelo menos 3 línguas, como o chinês e o inglês, estão disponíveis;
11. Com interface RS-232, pode ser conectado com computador (opcional);
12Força máxima de ensaio opcional de 2 kg.
Parâmetros técnicos
| Modelo |
HV-1MDT |
| Força de ensaio |
10gf (0.098N), 25gf (0.245N), 50gf (0.49N), 100gf (0.98N), 200gf (1.96N), 300gf (2.94N), 500gf (4.9N), 1kgf (9.8N) |
| Conformidade com a norma |
GB/T4340.2,ASTM E92 |
| Resolução de medição |
00,01 μm |
| Saída de exibição de dados |
Ecrã sensível ao toque de 8 "leitura de exibição, pode armazenar 20 tipos de resultados de teste, equipado com disco U, impressora integrada opcional e interface RS-232. |
| Regra de conversão |
Rockwell, Brinell |
| Intervalo de ensaio de dureza |
8~2900HV |
| Método de aplicação da força de ensaio |
Automático (carregamento, retenção, descarregamento) |
| Magnificação |
400X (teste), 100X (teste e observação) |
| Tempo de retenção de carga da força de ensaio |
1-99s |
| Altura máxima admissível da amostra |
100 mm |
| Distância entre cabeça e parede |
130 mm |
| Banco de ensaio X-Y |
Tamanho: 100*100 mm Movimento máximo: 25*25 mm |
| Tamanho |
540*260*650 mm |
| Peso |
Cerca de 50 kg. |
| Potência |
AC220V+5%, 50-60 Hz |
II. HVS - Sistema automático de medição e controlo da dureza AXY Vickers
HVS- AXY Vickers Hardness Measurement and Control System é um sistema de medição e controle automatizado por computador desenvolvido independentemente pela empresa.É perfeitamente conectado com vários tipos de Vickers Hardness Tester (incluindo micro-Vickers), formando um conjunto perfeito de sistemas automáticos de medição da dureza.
A medição automática de dureza é utilizada principalmente para medir a dureza de Vickers de vários metais e alguns materiais não metálicos.Ele pode medir a dureza de todos os tipos de peças metálicas e peças após tratamento térmicoAo mesmo tempo, é adequado para a determinação da profundidade da camada de endurecimento eficaz, da camada de revestimento e da posição afectada pelo calor das peças de solda.Pode também ser utilizado para observar a estrutura metalográfica interna de várias peças metálicas e para recolher, exibir e imprimir imagens.
O sistema é especialmente adequado para medir a dureza superficial da peça tratada termicamente, a curva de distribuição do gradiente de dureza e a profundidade da camada de endurecimento efetiva.
Parâmetros técnicos
1A câmara tem uma resolução de 5 megapixels e a imagem é clara.
2. computador, sistema operativo: Windows 10
3Plataforma automática de carga X-Y de alta precisão
| Motor de accionamento |
Motor passo a passo |
| Controle do condutor |
A velocidade de movimento no eixo X-Y pode ser alterada de forma flexível através de software. |
| Tamanho |
110 × 110 mm |
| Distância máxima de deslocamento |
50 × 50 mm na direção do eixo X-Y |
| Distância mínima de deslocamento |
1 mm |
| Velocidade de movimento |
1-10 mm/sec, ajustável |
| Precisão da repetição do deslocamento |
1um-3um Dentro |
| Ajuste do modo de movimento da plataforma |
Você pode clicar em qualquer ponto na interface automaticamente selecionar o ponto, você pode definir a posição inicial da linha reta e a localização do movimento aleatório,através do mouse clique no estágio de transportador de plataforma de deslocamento automático X-Y para 8 direções de controle de movimento arbitrário, velocidade pode ser ajustado, pode ser automaticamente reiniciado, pode ser reiniciado arbitrariamente coordenadas zero |
4Software de medição e controlo
