Bloco de referência tipo 1 ISO 3452-3

Bloco de referência ISO 3452-3 Tipo 1

Painéis de sensibilidade dupla NiCr,Painéis de ensaio de penetração com duas fissuras de NiCr

Painel de ensaio ISO 3452-1 Tipo 1

Os painéis de ensaio de penetrantes bi-craqueados de NiCr são utilizados para comparar e avaliar a sensibilidade e o desempenho dos penetrantes de corantes.

Estão disponíveis em dimensões de 10, 20, 30 e 50 microns (0.0004, 0.0008, 0.0012, 0,002 polegadas) profundidade de falha.

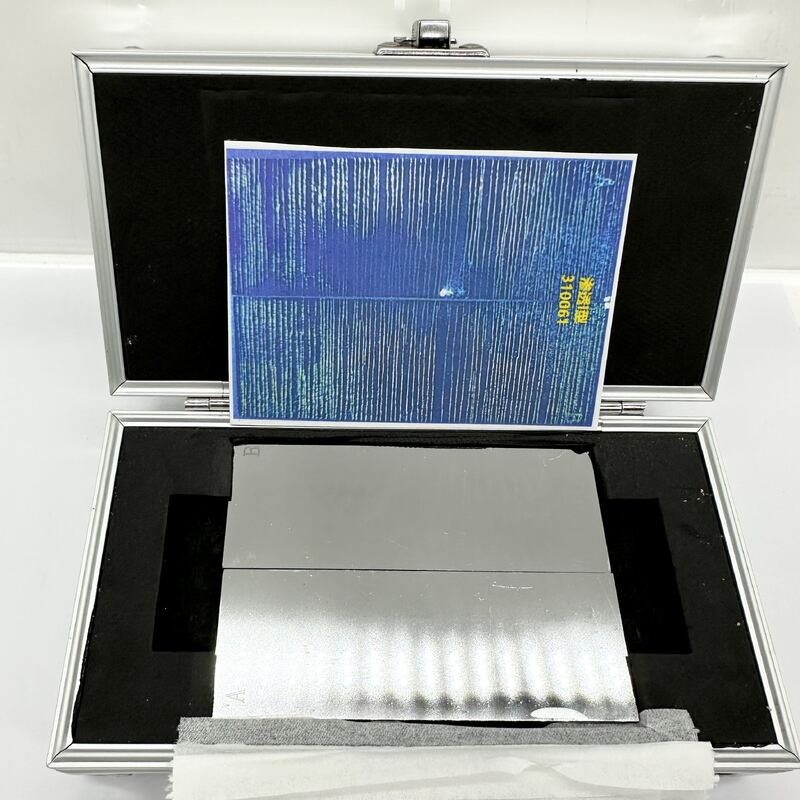

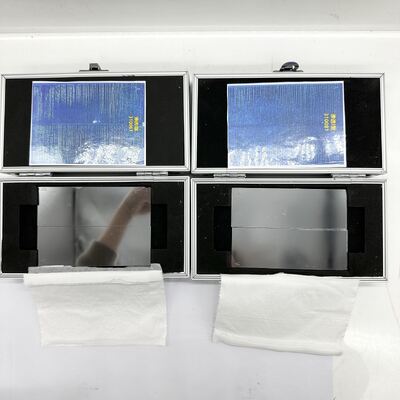

Cada conjunto é constituído por um par de painéis idênticos, marcados A e B com a certificação do fabricante e uma fotografia da rachadura.

Estes painéis são fabricados revestindo uma liga de níquel cromo duro num substrato de latão de 2 mm de espessura e estressando o painel em tensão.O NiCr duro é frágil em comparação com o substrato de latão, de modo que as rachaduras criadas na camada revestida são limitadas à espessura da camadaO painel é então cortado ao meio perpendicularmente à direcção das rachaduras, criando assim um par de rachaduras praticamente idênticas de profundidade controlada.

Os painéis de NiCr são utilizados para comparar penetrantes novos e usados e também podem ser utilizados para comparar o desempenho de diferentes materiais penetrantes ou diferentes técnicas de processamento.

Garantida para ser equivalente aos painéis fornecidos pela Sherwin e pela Magnaflux.

Especificações ConformidadeA norma ASTM E1417, AMS 2647D, ISO 3452-3, JIS Z 2343-3
