Bloco de calibração do painel de monitorização do sistema de penetração PSM-5

Bloco de Calibração do Painel Monitor do Sistema de Penetrante PSM-5

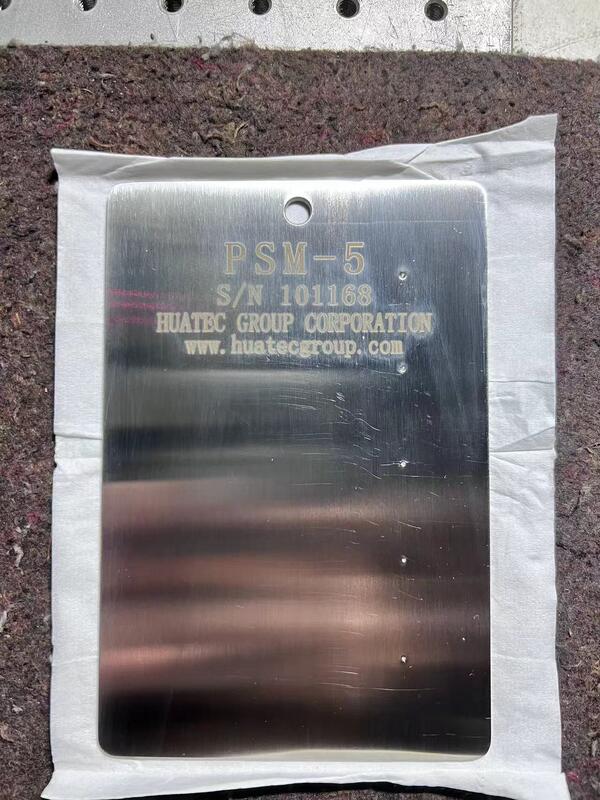

Painel Monitor do Sistema de Penetrante, Um painel de aço inoxidável, com 0,090" de espessura e medindo 4 x 6 polegadas. Uma tira cromada percorre o comprimento de um lado do painel. Cinco centros de trincas estão uniformemente espaçados na cromagem em ordem de magnitude; o maior é facilmente visível com penetrantes de baixa sensibilidade, enquanto o menor é difícil de observar mesmo com materiais de alta sensibilidade. Adjacente à seção cromada, há uma área jateada de "rugosidade média", para julgar as características de lavagem do penetrante.

O Painel PSM-5 vem em duas versões. Ambas as versões são fabricadas de acordo com as especificações:

     Tipo Jateado - possui uma tira cromada que foi levemente jateada para opacificar a superfície.

     Tipo Liso - a tira cromada da segunda versão não é jateada.

O processamento do Painel PSM-5 atende aos requisitos MIL-STD-6866 e ASTM E-1417 para verificação diária do sistema.

Uso do bloco de teste PMS-5

O "bloco de teste de monitoramento do sistema de penetração" pode fornecer um método para determinar rapidamente o desempenho contínuo do sistema de inspeção por líquido penetrante, que pode refletir os vários fatores do sistema. 寽 Agentes químicos, agentes de limpeza, estufas de secagem e agentes reveladores estão normais ou não. O bloco de teste PSM-5, também conhecido como bloco padrão de defeito conhecido, pode revelar a perda súbita de desempenho de cada fator, alertando assim o operador para a falha do desempenho do sistema para evitar erros e omissões. O bloco de teste PSM-5 é a ferramenta mais prática para inspeção de permeação para atender aos requisitos de MIL-STD-6866 e ASTM E1417, e também atende aos requisitos de P&WA TAM146040.

Forma e estrutura do bloco de teste PMS-5

O bloco de teste PSM-5 é feito de acordo com o padrão P&WA, sua matriz é de aço inoxidável, a superfície é dividida em duas partes: zona de cromagem e zona de jateamento, existem 5 trincas radiantes de tamanhos diferentes distribuídas uniformemente na zona de cromagem, sua forma e tamanho são mostrados na Figura 1. O padrão de 5 trincas radiantes no bloco de teste é um círculo em forma de estrela ou forma radial. A área de cromagem é polida espelhada, e a área de jateamento tem rugosidade média.
